درخواست: مدار شوگر

[غزال]

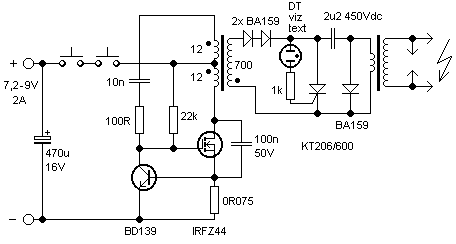

مشاهده فایل‌پیوست 75892

ممنون ازشما خب من عکس مدار رو آپلود کردم.خب اولا راهنمایی کنید چندتا خازن ودیود وباچه شماره هایی بگیرم که شدت جرقه بسیار شدید بشه .دوم دقیقا کجا قرارشون بدم ممنون
ای هم لینک عکس
http://upcity.ir/images2/48028422770648290051.jpg

سلام
عذرخواهی میکنم پست های شما را ندیده بودم (باید با پیام خصوصی مطلعم میکردید )

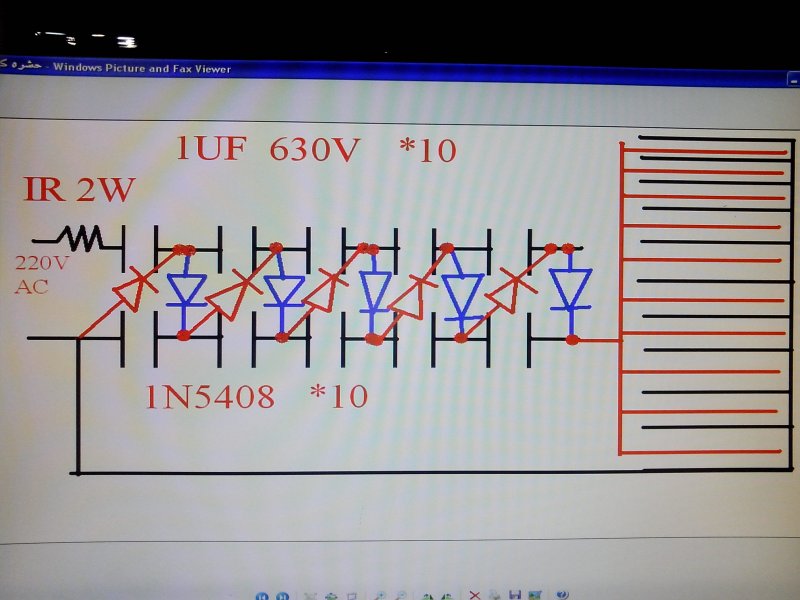

طبق مدار فوق هر چقدر تعداد خازنها و دیودها بیشتر باشد ولتاژ خروجی بیشتر میشود
یعنی باید دو سیم خروجی ترانس مگس کش که با دو خط قرمز مشخص کردم به ورودی مدار فوق که با 220 AC مشخص شده متصل کنید
البته اگر نحوه اتصال دیود و خازنهای مگس کش شما مشخص بود قابل راهنمایی بود که از آنها هم استفاده کنید اما اشکالی نداره و همینطور که عرض کردم استفاده کنید
ضمنا دو خط قرمزی که مشخص کردم باید به پایه ترانس لحیم شود



اگر تعداد دیود و خازن خیلی زیاد شود از فاصله زیاد هم عمل میکنه و خودتو میگیره مگر با دسته بلندی بسازید و فاصله دو سیم خروجی هم متناسب با ولتاژ زیاد بیشتر شود

کلیه خازنها و دیودها را مشابه 4 دیود و خازنهای آبی سمت چپ تصویر خودتان استفاده کنید ولی برای مورد شما مقاومت نیاز نداه
ولتاژ کلیه خازنها مشابه ولتاژ خازنهای آبی (البته بالاتر بهتر ) و ظرفیت آنها هم هرچه بیشتر باشد جریاندهی بالاتر میشه و به کشتن مگس بسنده نمیکنه ، پودر هم میکنه

سپاس



[علی پاشایی]

=========================================
با سلام
اساتید تاامروز خازنها هیچ مشکلی نداشته ومدار خوب کار می کنه
با تشکر

سلام

خب خدا رو شکر که مشکلی نداشته
شایدم الان تو این فصل پشه ای نبوده که بترکونه
همش خاموش بوده!!!!!!!



[غزال]

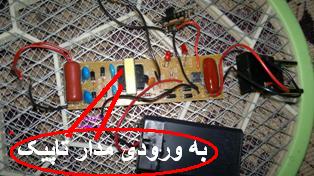

باسلام. یک مگس کش راکتی دارم بازش کردم لینک عکس رو گذاشتم.اول اینکه ازچندتاخازن ودیود باید استفاده کنم تاشدت جرقه خیلی زیاد بشه دوم دقیقا این دیود ها وخازن ها کجا باید قرار بگیرند با تشکر این هم لینک دانلود
http://upcity.ir/images2/55511247803838088345.jpg

اساتید باعرض معذرت من دیو رو پیدا کردم اما خازن به اون شماره یعنی 101-2kv پیدا نکردم چی میتونم جاش بگذارم .لطف کنید دقیق بهم بگید کجا قرارشون بدم من تصویر پشت مدار رو ضمیمه کردم طبق اون خواهش میکنم راهنماییم کنید

http://upload7.ir/images/61034870576382364396.jpg

سلام

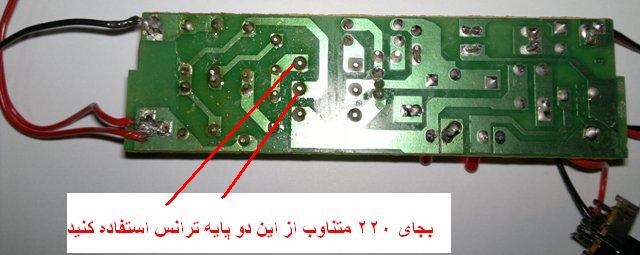

از دو پایه ترانس که در تصویر مشخص کردم استفاده کنید
رعایت ظرفیت خازن هم ضروری نیست که همان باشد اگه ظرفیتش بیشتر باشه بهتره ولی گرونتر و حجیم تر میشه
اما 100 پیکو خیلی کمه
در اینصورت باید در انتهای مسیر هم یک خازن با ولتاژ و ظرفیت قابل توجه موازی کنید که خیلی بزرگ میشه
