با سلام خدمت مدیر و اساتید محترم سایت مداری میخوام که از طریق دو تا دیود مادون قرمز موقعی که تابش بین این دو دیود از هم قطع بشه مدار عمل کنه به عبارتی خروجی رله بده
ممنون
براي ال اي دي ميخواستم كه حالت ماژول داره با 3.3 نورش كمه ولي با 3.7 نور خوبه و قطعه هم گرم نميشه
خوب اسم اين آي سي براي 12 و 5 به 3.3 كه در بازار پيدا بشه چيه
سلام :

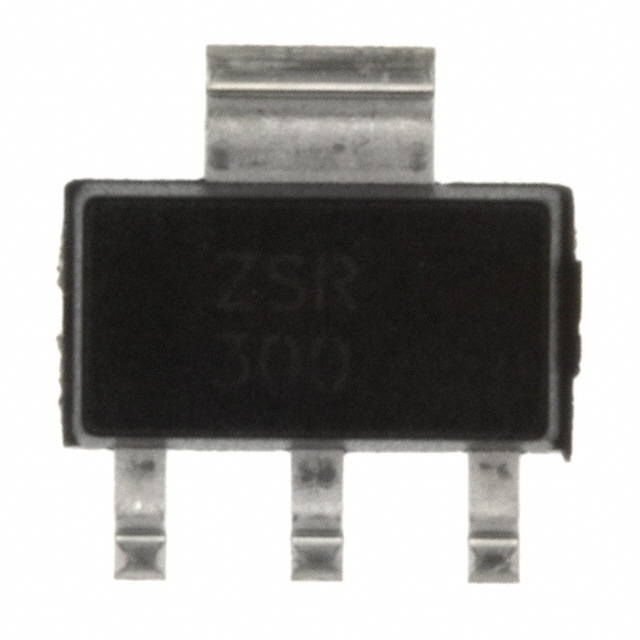

از قطعه smd به شماره[hide] ZSR330CSTZ[/hide] استفاده كنيد حجم كمتري دارد تا 300 ميلي امپر و 3.3 ولتي در صورت نياز به خروجي 3.7 ولت ميتوانيد يك عدد ديود معمولي با پايه زمين سري كنيد تا خروجي 3/7 داشته باشيد ..
موفق باشيد .
با سلام خدمت مدیر و اساتید محترم سایت مداری میخوام که از طریق دو تا دیود مادون قرمز موقعی که تابش بین این دو دیود از هم قطع بشه مدار عمل کنه به عبارتی خروجی رله بده
سلام :
براي استفاده در طرح هاي معمولي مدار جالبي تقديم ميكنم ولي براي مداراتي كه لازمه مصونيت و دقت عمل بيشتر نياز داشته باشد بايد از مدارات فركانسي و كد شده استفاده نماييد .
ديتا شيت ها به همراه شماتيك فرستنده و گيرنده در فايل ضميمه :
دانلود كنيد .
موفق باشيد . [hide] مشاهده فایل‌پیوست IR Switch.rar [/hide]
سلام :
ميثم جان يك مدار پري براتون تقديم ميكنم در نوع خود بي نظير هست ... داراي مدار agc {اتوماتيك گين كنترل } و چنانكه از يك ميكروفون [FONT="]electret استفاده شود طبق اظهار طراح ميتونيد صداهاي دور و ضعيف را توسط يك ديش {طبق عكس } جمع كرده و پس از تقويت اوليه به امپلي فاير اعمال كنيد ... مدار با 12 ولت باتري يا رگولاژ شده كار ميكند بقيه قطعات در متن ... در صورتيكه ايسي فوق را پيدا نكرديد ميتونيد از جايگزين ان به شماره [/FONT][FONT="]LM386 يا LM358 هم استفاده كنيد طرح فوق به نظر بنده جالب و كامل ميباشد . [/FONT][hide] مشاهده فایل‌پیوست very high gain pre.rar [/hide]
[FONT="]موفق باشيد .
آقای رجبی سلام
از این که به درخاستم جواب دادید ممنونم.
من لینک هایی که فرموده بودید نگاه کردم اما مداری که می خواستم نبود.
من یک مداری مثل مدار ساعت و تاریخ بانک ها میخوام با ال لی دی.
نمی خوام تابلو روان باشه فقط ساعت و تاریخ بزرگ.
بازم تشکر میکنم .
سلام :
بفرما دوست عزيز اين هم مدار درخواستي شما :

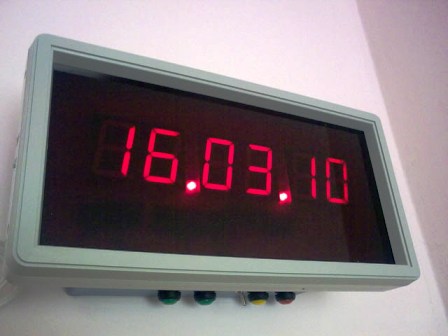

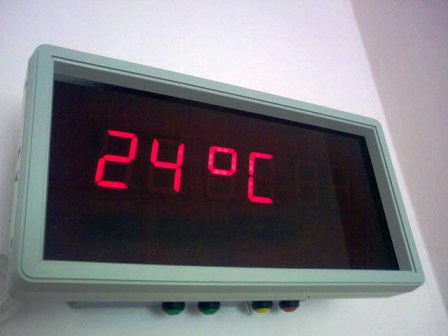

داراي ساعت و تاريخ و دماسنج كه بطور تناوبي نمايش داده ميشه { تابلو روان نيست } و قابل تنظيم ....
براي تست و كار ايي ميتونيد از پروتيوس كمك گرفته و بعد از شبيه سازي مونتاژ و استفاده نماييد . [hide] مشاهده فایل‌پیوست saat.rar[/hide]
[hide] [/hide] موفق باشيد .
سلام :
دوست عزيز پست قبلي نيز عرض كردم : شما ابتدا فايل هاي با پسوند .dsn . را با پروتيوس {ورژن هفت يا بالاتر } باز كرده و {فايل پسوند hex را به ميكرو وارد كنيد } و كاركرد مدار را با شبيه سازي تمرين و اونجا جزييات نقشه براتون كاملا قابل تشخيص و با كيفيت بالا نشون داده ميشه {منظور سر سيم ها و مدارات bas و... } سپس از روي همون طرح اقدام به مونتاژ كنيد .
بازم اگه مشكلي برخورد كردين پيام بزاريد .
موفق باشيد .
شماتيك كه تقديم كردم يك عكسي از مدار هست كه در پروتيوس شبيه سازي شده و جزييات را نمي تونيد ببينيد
با سلام
اگر امکانش است یکی از مدار های امپلی فایر پر قدرت سری stkرو بذارید در ضمن ای سی ش توی تهران یا مشهد پیدا بشه پیدا بشه
در ضمن مداری که برای stk4241است پیدا نشد اگر کسی داره لطفا معرفی کنید
با تشکر
با سلام
اگر امکانش است یکی از مدار های امپلی فایر پر قدرت سری stkرو بذارید در ضمن ای سی ش توی تهران یا مشهد پیدا بشه پیدا بشه
در ضمن مداری که برای stk4241است پیدا نشد اگر کسی داره لطفا معرفی کنید
با تشکر
سلام :
دوست عزيز با توجه به عدم اطلاع از موجود بودن قطعات در بازار محل سكونت شما >> ليست تعدادي از قطعات STK مداراتي كه در نوع خود كامل و كاربردي هستند براتون ميزارم شما مراجعه و پيگيري كنيد هر كدام موجود داشتند پيام بزاريد تا مدارش اپلود كنم و يا اينكه شماره قطعه موجود انتخابي خود را بزاريد تا نسبت به تهيه شماتيك و.... در خدمت باشم .
[hide] STK1050 = 50W
STK0060 = 60W
STK4192II
LM4651+ LM4652 = 170W
STK4036II = 50W
STK4050V = 200W
STK4036 = 50W
STK4038=60W
STK4040 = 70W
STK4042= 80W
STK4044 = 100W
STA575 = 200W
TDA7850 = 4X55W
[/hide]
موفق باشيد .
