با سلام
ترانسم رو به 200وات رسوندم نور لامپ زیاد شد ولی با ید امپر ورودی رو زیادکنم تا نو رش بیشتر بشه
در ضمن قسمت تطبق امپدانس رو حذف کردم همون قسمتی کهlm324دارد ایا مشکلی پیش میاد
این مدار اینورتر چرا سر راه ایمیتر مقاومت 0.1اهم 10وات گذاشته ودیود براچی است

​

با تشکر



[gadraj]

با سلام
ترانسم رو به 200وات رسوندم نور لامپ زیاد شد ولی با ید امپر ورودی رو زیادکنم تا نو رش بیشتر بشه
در ضمن قسمت تطبق امپدانس رو حذف کردم همون قسمتی کهlm324دارد ایا مشکلی پیش میاد
این مدار اینورتر چرا سر راه ایمیتر مقاومت 0.1اهم 10وات گذاشته ودیود براچی است

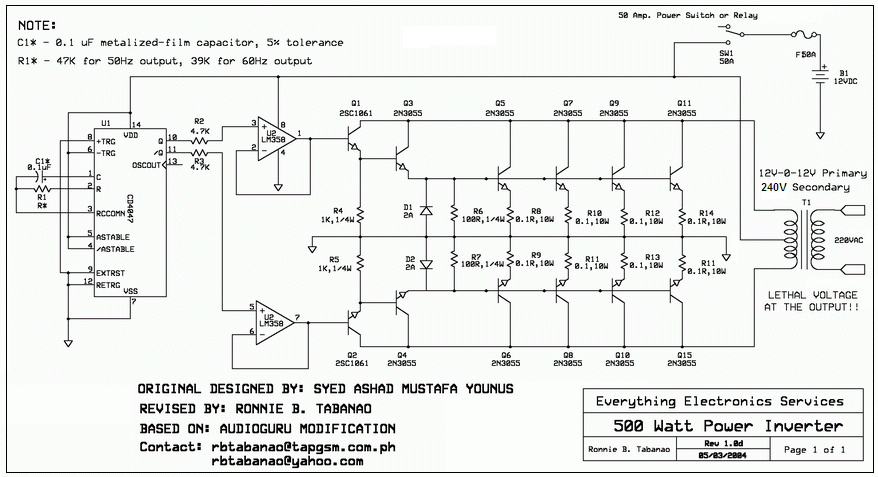

http://www.aaroncake.net/forum/uploaded/Audioguru/2007212205318_500Watts_Inverter-small.PNG
با تشکر

سلام:
طبيعي هست كه براي خروجي توان بيشتر بايد امپراژ لازم در ورودي را داشته باشيد . { رايج هست كه امپر ورودي حداقل به نسبت دو برابر خروجي باشد }
lm324 صرفا براي تطبيق امپدانس نيست تقويت و بافر و اصلاح شكل موج و اختلاف فازي بين خط صفر موج سينوسي و... در اين قسمت مدار انجام ميشود توصيه ميكنم از مدار فوق استفاده نماييد .
ترانزيستورها نيز در مشخصات خود داراي تلرانسي هستند و با توجه به استفاده موازي و چون اعمال جريان ورودي و خروجي در همه انها مساوي و موازي ميباشند اين مقاومت براي جبران تلرانس بين ترانزيستورهاست و همچنين جبران تلفات حرارتي انها بايد استفاده شود .
مدار فوق با اينكه جواب ميدهد ولي بايد خيلي با دقت و مراقبت {احتياط } روي مدار كار كنيد تمام قسمت خروجي به صورت دارلينگتون و سپس موازي هستند لذا اگر يك ترانزيستور اسيب ببيند ممكن هست تمام ترانزيستورها بسوزد لذا احتياط را شرط اول قرار دهيد تا متحمل خسارات نا خواسته نشويد .
موفق باشيد .



[DeDe]

سلام جناب رجبی قبلا بحثی در مورد تهیه برق از انرژی خورشیدی بود پیدا نکردم
الان میخواستم بدونم جایی برا تهیه پنلهای خورشیدی سراغ دارین یا به فکر تهیه برق خانگی ارزان قیمت افتادین ممنون میشم یه راهنمایی بفرمایین



[tarizadeh]

با عرض سلام وخسته نباشين به آقاي رجبي ودوستانشان
من از شما نقشه مداري با مشخصات زير مي خواهم
تقويت 5ولت به15ولت dcبه dcباجريان,ورودي0.5Aو خروجي 5A طوري كه با igbtنيز درآن استفاده شودمي خواهم اگه زحمتي نيست لطفا جواب اين مدار رو بديين



[gadraj]

با عرض سلام وخسته نباشين به آقاي رجبي ودوستانشان
من از شما نقشه مداري با مشخصات زير مي خواهم
تقويت 5ولت به15ولت dcبه dcباجريان,ورودي0.5Aو خروجي 5A طوري كه با igbtنيز درآن استفاده شودمي خواهم اگه زحمتي نيست لطفا جواب اين مدار رو بديين

سلام :
ابتدا يك حساب سر انگشتي خدمت شما >> خروجي با 15 ولت در 5 امپر بعبارتي ميشه تواني معادل 15در 5+ 75 وات حال اگر به ورودي تبديل كنيم ميشه >> ورودي 5ولت در توان 75وات مساوي15 امپر حال شما چگونه انتظار داريد از جريان 0/5 امپر !!!15 امپر استفاده كنيد ؟؟؟؟ در خواست شما به هيچ عنوان صحيح نيست اگر خروجي را شما انتخاب كنيد بايد اجازه دهيد ورودي را تكنولوژي محاسبه كند !!!! پس با اين حساب و حداقل {صرف نظر از افت و تلفات كه بايد حدود 45 درصد به توان بازده اضافه گردد } بايد يك جريان 15 امپر در 5 ولت داشته باشيد تا خروجي درخواستي شما مقدور گردد .
موفق باشيد .



[jooly]

سلام:
ما که خودمان کشتیم هر کار میکنم بعد lm324خروجی نمیده و در ورودی امپر بسیار بالیی میکشه شبیه اتصال کوتاه
اخه ما چکار کنیم توی مدار دومی که lm358داره هم همین جوریی
با تشکر



[hamid_diba]

اقای رجبی عزیز اگر یه مدار شارژ لامپ تصویر داری برامون بزار یکی از همکارا لطف کرده شارژ ما رو برده هنو نیورده ما هم موندیم بدون شارژ اگر داری برام سریع تر اپ کنید



[gadraj]

سلام:
ما که خودمان کشتیم هر کار میکنم بعد lm324خروجی نمیده و در ورودی امپر بسیار بالیی میکشه شبیه اتصال کوتاه
اخه ما چکار کنیم توی مدار دومی که lm358داره هم همین جوریی
با تشکر

سلام :
حتما یه جای کارتان ایرادی داره عکس واضحی از سیم بندی مدارتون بزارید راهنمایی کنم خودتون رو مزمت نکنید !!!.
از کجا و چطور متوجه میشین که خروجی 324 نمیده ؟؟
مشکل تان را توضیح دهید .
موفق باشید .



[gadraj]

اقای رجبی عزیز اگر یه مدار شارژ لامپ تصویر داری برامون بزار یکی از همکارا لطف کرده شارژ ما رو برده هنو نیورده ما هم موندیم بدون شارژ اگر داری برام سریع تر اپ کنید

با سلام :
این هم نقشه هایی از شارزر لامپ تصویر در دو نوع :
الف : ساده که فقط یک ترانس 220 به 220 ودوبل 6 ولتی { در رادیوهای برقی سابق از این ترانس به عنوان تغذیه استفاده میشد }
کلید دو حالته برای لامپ های 6 ولتی و 12 ولتی تعبیه شده و خروجی منفی را به یک گیرک سوسماری مشگی و مثبت 250 .لت را به گیرک سوسماری قرمز وصل کنید .

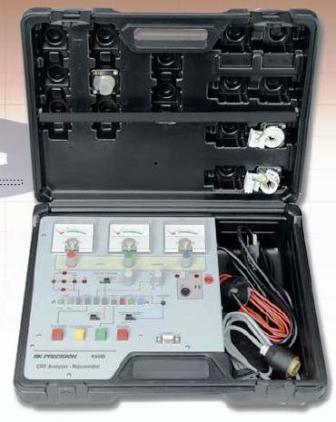

ب : نقشه اصلی دستگاه احیای لامپ که زمان های گذشته برای انواع لامپ های رادیویی rf , crt , ... مصرف داشت .
