با سلام :
دوست عزيز دانلود كنيد .

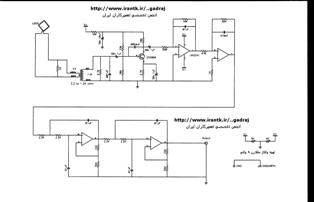

اين گيرنده توسط انتن لوپ خود سيگنالهاي محدوده 6 الي 15 كيلو هرتز را دريافت وبعد از عبور از صافي ها * در 4 اپ امپ معمولي lm324j در نهايت تا حدود 36 دي بي تقويت كرده و خروجي صافي تحويل شما خواهد داد .
* = با تغيير در مقدار خازن هاي صافي در مدار ميتوان دقيقا و فقط به فركانس خاصي رسيد كه تك سيگنال فرضا 11 كيلو هرتز را شامل شود .
در صورتيكه نياز به راهنمايي طراحي صافي فوق بوديد پيام بزاريد در سر فرصت خدمت خواهم بود { تا اين حدش كلي وقتم گرفته شد و تا پاسخ دير نشه اپ كردم }
با تشكر .
موفق باشيد .
استاد عزیز بی نهایت از لطف شما متشکرم
استاد برای تهیه آنتن به همه اندازه که خدمت شما عرض کردم لوپ 30*30
از چه شماره سیمی و به چه تعداد دور می توانم استفاده کنم که کار دستگاه هم با مشکل مواجه نباشد و دقیق باشد؟؟؟
استاد خروجی این مدار بعد از صافی ها به آمپلی فایر وصل می شود برای دریافت صدا؟؟؟

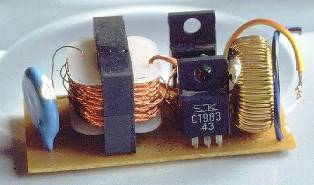

استاد فرستنده ه موج سینوسی را خدمت شما ارایه می دهم:
استاد این فرستنده می تواند به عنوان فرستنده این گیرنده که شما زحمت آن را کشیدید کار کند؟؟؟
استاد توان این فرستنده در چه حد است ؟؟؟؟
برای اینکه برای این فرستنده هم بخواهم از آنتنی مشابه گیرنده استفاده کنم (30*30) به چه شکل باید عمل کنم؟؟؟
با چه سیمی و چه مشخصاتی که فرستنده بیشترین توان را داشته باشد؟؟
از هم از لطف شما استاد عزیز بی نهایت متشکرم
منتظر راهنمایی شما استاد گرامی هستم
موفق باشید
meysam
