با سلام خدمت استاد گرامی
بنده مداری نیاز دارم که وقتی منبع اصلی تغذیه قطع شد به مدت یک ثانیه دیر تر رله را قطع کند آیا مدار ساده ای برای این منظور وجود دارد ویک سوال دیگر استفاده از خازن در مدار مصرف میسر میشود؟
با تشکر منتظر جوابتان هستم


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705
با سلام خدمت استاد گرامی
بنده مداری نیاز دارم که وقتی منبع اصلی تغذیه قطع شد به مدت یک ثانیه دیر تر رله را قطع کند آیا مدار ساده ای برای این منظور وجود دارد ویک سوال دیگر استفاده از خازن در مدار مصرف میسر میشود؟
با تشکر منتظر جوابتان هستم
سلام :سوال ناقص نا مفهوم است توضیح کامل بزارید .
موفق باشید


hassan3

VIP PLUS
کاربر
2008-01-16
244
979
تبریز-کندرود
سلام دوباره
توضیحش کمی سخته یک دستگاه نخ ریسی هست زمانی که قرقره از نخ پر شد باعث چرخش یک ضفحه گرد میشود در کنار این صفحه سنسور تابیه شده سرعت چرخش قرقره دو تقریبا دو دور در ثانیه میباشد وقتی سنسور عمل میکند به نوبه خود یک رله دیگر را راه اندازی میکند که در نهایت یک گیوتین راه اندازی میشود که نخ را قطع کند حال مشکل بنده این است که چون سرعت چرخش قرقره زیاد است با سرعت حرکت گیوتین هماهنگ نمیشود میخواهیم با تابیه مداری مابین سنسور وگیوتین وقفه ای در حدود 1/2 ثانیه ایجاد کنیم آیا مداری برای این منظور سراغ دارید؟
امیدوارم توضیحات کافی بوده باشد با تشکر


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705
سلام دوباره
توضیحش کمی سخته یک دستگاه نخ ریسی هست زمانی که قرقره از نخ پر شد باعث چرخش یک ضفحه گرد میشود در کنار این صفحه سنسور تابیه شده سرعت چرخش قرقره دو تقریبا دو دور در ثانیه میباشد وقتی سنسور عمل میکند به نوبه خود یک رله دیگر را راه اندازی میکند که در نهایت یک گیوتین راه اندازی میشود که نخ را قطع کند حال مشکل بنده این است که چون سرعت چرخش قرقره زیاد است با سرعت حرکت گیوتین هماهنگ نمیشود میخواهیم با تابیه مداری مابین سنسور وگیوتین وقفه ای در حدود 1/2 ثانیه ایجاد کنیم آیا مداری برای این منظور سراغ دارید؟
امیدوارم توضیحات کافی بوده باشد با تشکر
با سلام :
هنوز نگفتین که این فرمان سنسور منفی هست یا مثبت و چند ولتیه و...؟؟؟؟؟
با این حال مدار ساده زیر به فرض ولتاژ کار مدار +12 ولتی تقدیم میگردد .
[hide] سیم فرمان سنسور (+12) به رله گیوتین را از وسط قطع کرده و به ورودی مدار وصل و خروجی مدار بطرف گیوتین وصل میکنید .
مدار یک تایمر حدود 5 ثانیه هست که با تنظیم دقیق پتانسیومتر به زمان دلخواه میرسید . timer2.PNGمشاهده فایل‌پیوست timer2.rar
فایل رار دانلود کنید . [/hide]

موفق باشید .


n3m

کاربر
2012-04-24
17
12
پاسخ : رد: مجموعه مدارات درخواستي از اقای رجبی

با سلام مجدد . هر چند که سلام قبلی هنوز بی پاسخ مونده..می دونم سرتون خیلی شلوغه.خواستم مطالب بالا رو خلاصه کنم.بحث منبع تغذیه بدون ترانسه ،استقاده مستقیم از برق شهر.استفاده از ایمپدانس خازنی در مواردی که جریان کم مورد نیازه مثل led مناسبه ولی سوال من در مواردی است که نیاز به جریانهای بالای یک آمپر باشه.مثل راه اندازی همون موتور جارو شارژی.ممنون
جناب مهندس رجبی سوالی که مطرح کردم نیاز به زمان داشت یا این بخش مربوط به اعضاء vip است یا نکند خدایی ناکرده از مطلبی دلخور شده اید؟!!!


ma1369

VIP+ افتخاری
کاربر
2011-10-10
836
5,228
اصفهان- کهریزسنگ
سلام استاد من یک مدارساده با نشان دهنده ی ال ایدی میخواهم برای تست اپتو کوبلرهای منبع تغذیه ی تلویزیون.متشکرم


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705
پاسخ : رد: مجموعه مدارات درخواستي از اقای رجبی

جناب مهندس رجبی سوالی که مطرح کردم نیاز به زمان داشت یا این بخش مربوط به اعضاء vip است یا نکند خدایی ناکرده از مطلبی دلخور شده اید؟!!!
با سلام :
منابع تغذیه بدون ترانس در صورتی مفید میباشد که بدون دسترسی مستقیم به توابع و قطعات ان {بخاطر ایمنی از برق گرفتگی و...}و در محدوده میلی امپر واقع و مصرف گردد در حد امپر به بالا نیاز به خازنهای حجیم تر و پر ظرفیت میباشد که انهم در نوع خود موجب بالا رفتن کسینوس فی در شبکه { تعادل در بار رآکتیو شبکه } میگردد که خارج از اسناندارد میباشد و.....
گاها پیش میاد سوالاتی مطرح میشه که در پاسخ گویی صریح ان با توجه به اطلاعاتی که سوال کننده میزاره غیر مقدور و لا علاج می مانیم در چنین شرایطی جبرا سکوت بهترین پاسخ به چنین سوالات را ترجیح میدهیم تا فرصتی برای سوال کننده فراهم گردد و با مطالعه بیشتر اصول و قوانین و فرمولها و... خواسته های خودرا بیابد و همچنین پاسخ های تکراری جلوگیری بعمل اید .
- هیچ گاه و در هیچ شرایطی از کاربر دلخور نمی شویم و تا حد امکان در خدمت همه دوستان خواهیم بود .
موفق باشید .


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705
سلام استاد من یک مدارساده با نشان دهنده ی ال ایدی میخواهم برای تست اپتو کوبلرهای منبع تغذیه ی تلویزیون.متشکرم
با سلام :
مدارات متنوع و زیادی در تاپیک های اموزشی ارایه شده است با این وجود یک مدار ساده تری که
[hide]با +12 ولت براتون کارساز باشه تقدیم میگردد با وصل کردن کلید مدار و چرخاندن پتانسیومتر 1 کیلو اهمی -

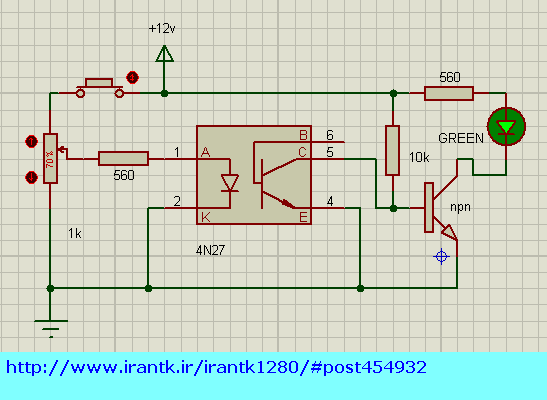

در طرف خروجی اوپتوکپلر ال ای دی نیز به ارامی روشن یا خاموش خواهد شد که نشانگر سالم بودن اوپتو کپلر میباشد opt tester.PNG. [/hide]
موفق باشید .


ma1369

VIP+ افتخاری
کاربر
2011-10-10
836
5,228
اصفهان- کهریزسنگ
سلام استاد من یک مدارمیخواهم برای تست رگولاتورهای 4 پین 12 ولت و5 ولت مانند78R12 بانشان دهنده ی ال ایدی تشکر


بهمن غلامی

کاربر
2015-08-12
16
10
با سلام :
بهمن عزیز از پشت و روی مدار تان عکس واضحی بزارید تا بررسی کنیم ... من از کجا و چطور بدونم که مدار شما از چه قطعات و ... استفاده کرده ؟؟؟؟ تا راهنمایی کنم .
موفق باشید
با سلام خدمت استاد
ببخشید که دیر جواب دادم.
اون پروژه ای که درست کردم از این سایت گرفته بودم
