مجموعه مدارات درخواستي از اقای رجبی

[jfrras]

سلام اقای رجبی
ممکنه مداری داشته باشید که با میکرو کار بکنه و 0-20 مگاهرتز سینوسی قابل کنترل تولید بکنه یعنی روی تمام فرکانسها قابلیت مانور داشته باشه

سلام

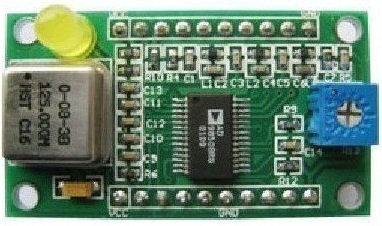

بهترین گزینه سیگنال زنراتور با DDS هست . استپ سایز 0.01 هرتز تا 10 مگاهرتز در اختیارتون قرار میده.
از 1 هرتز تا 30 مگاهرتز محدوده کار سیگنال زنراتوره

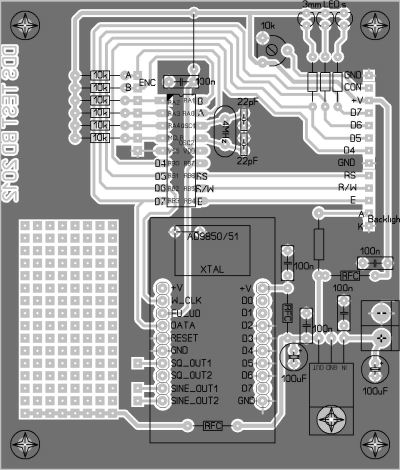

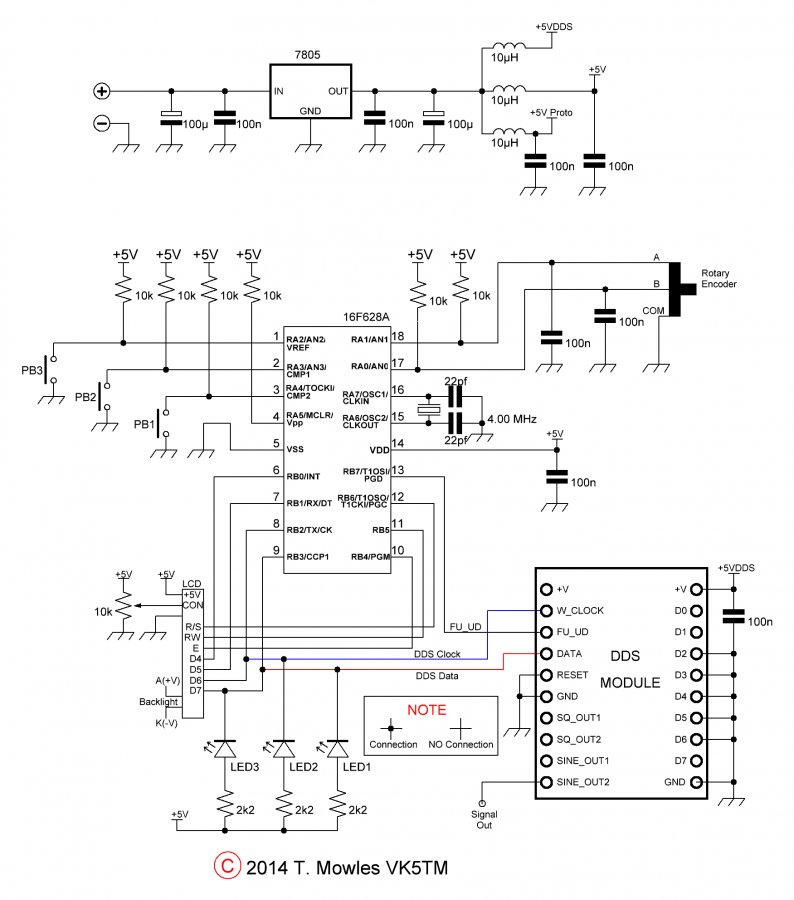

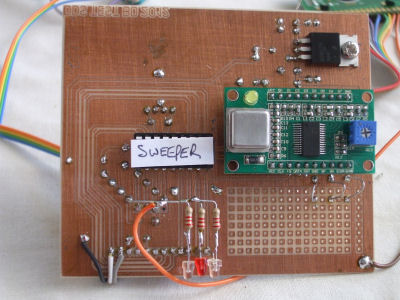

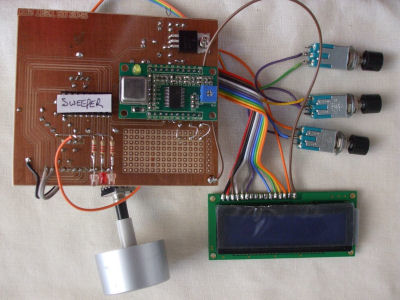

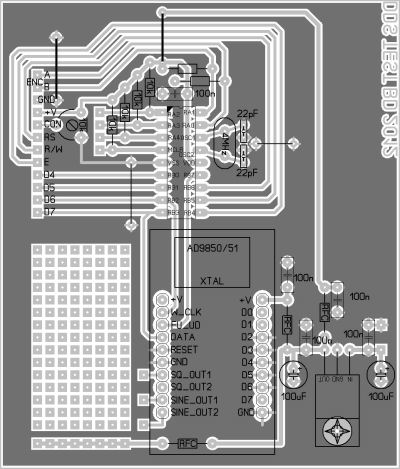

این هم مدار کامل .

















فایل هگز

[hide]مشاهده فایل‌پیوست SweepGen_1_1a_AD9850.hex.txt
[/hide]
​



[petr]

با سلام وخسته نباشید از اقای رجبی تقاضای مدار ای سی ریگلاتور 3 ولت را دارم . توضیح اینکه در مدار ترازوهای چینی از یک ای سی ریگلاتور کوچک که شبیه

یک ترانریستور مانند c945 میباشد استفاده میشود ولی متاسفانه این قطعه در بازار موجود نیست لذا از اقای رجبی تقاضا دارم مداری معرفی کند که بجای ای سی

مذکور استفاده کنم مثلا میشود از ای سی 7905 و دیود زینر 3 ولتی استفاده کنم ؟ با تشکر منتظر جواب شما هستم



[jfrras]

با سلام وخسته نباشید از اقای رجبی تقاضای مدار ای سی ریگلاتور 3 ولت را دارم . توضیح اینکه در مدار ترازوهای چینی از یک ای سی ریگلاتور کوچک که شبیه

یک ترانریستور مانند c945 میباشد استفاده میشود ولی متاسفانه این قطعه در بازار موجود نیست لذا از اقای رجبی تقاضا دارم مداری معرفی کند که بجای ای سی

مذکور استفاده کنم مثلا میشود از ای سی 7905 و دیود زینر 3 ولتی استفاده کنم ؟ با تشکر منتظر جواب شما هستم

سلام
دوست عزیز شماره قطعه رو بدید.
معمولا رگولاتور های محدوده 3 ولت 3.3 هستند.
دیتا شیت این شماره رو ببینید.
2950 3.3 رو ببینید.
اندازه c945 است .
یا 1117 3.3 هم هست.

​



[petr]

با سلام مدیر محترم نام ای سی ht7330 میباشد و دیتا شیت ان بپیوست تقدیم میشود متشکرم



[jfrras]

با سلام مدیر محترم نام ای سی ht7330 میباشد و دیتا شیت ان بپیوست تقدیم میشود متشکرم

​

سلام
البته دو راه ساده پیشنهاد می کنم.
1- استفاده از ای سی AS1117M3 که 3 ولت هست. البته شکل محفظه اش فرق می کنه.
2- استفاده از رگولاتور 5 ولت و سری کردن سه عدد دیود 4007 که خروجیش 2.9 میشه.
بقیه راه ها تحقیق کنید.



[petr]

با سلام مدیر محترم همانگونه در پیغام بالا مشاهده میشود خط روی خط افتاده وبقیه مطالب خوانده نمی شود اگر امکان دارد دوباره

ارسال کنید متشکرم



[jfrras]

با سلام مدیر محترم همانگونه در پیغام بالا مشاهده میشود خط روی خط افتاده وبقیه مطالب خوانده نمی شود اگر امکان دارد دوباره

ارسال کنید متشکرم

سلام
منظورتون رو متوجه نشده ام . خیلی واضح دیده میشه.

البته دو راه ساده پیشنهاد می کنم.
1- استفاده از ای سی ​

AS​

1117​

M3 که 3 ولت هست. البته شکل محفظه اش فرق می کنه.
2- استفاده از رگولاتور 5 ولت و سری کردن سه عدد دیود 4007 که خروجیش 2.9 میشه.
بقیه راه ها تحقیق کنید.​



[hamed_h2o]

سلام خسته نباشید
یه مدار فلاشر میخواستم که هرچی سایت و گوگل رو زیرو رو کردم پیدا نکردم
شرح مدار:12 ولت که از برق یکی از چراغ های کوچیک ماشین گرفته میشه
و فلاشر یکی چپ یکی راست خیلی سریع بزنه مثل پلیسی چراغ کوچیکام مثل عکس زیره هر سه تا ال ای دی عمودی به هم وصله
اگه عکس از مدارم بزارید ممنون میشم



[fsomayeh62]

سلام و خسته نباشید . من یک مدار میخوام که بتونه 12 تا پمپ الکتریکی رو از اتاق فرمان روشن و خاموش کنه البته مدار به ساده ترین و ارزونترین شکل ممکن طراحی بشه لطفا ...... سپاسگذارم



[mahdi210]

با سلام
بنده مدار میخواستم که امواج موبایل رو در شعاع حداقل 80 سانتیمتر مسدود کنه وحداکثربردش 1 متر باشه نه بیشتر که قطعاتش به راحتی گیر بیاد ممنون میشم راهنمایی بفرمایید
