مجموعه مدارات درخواستي از اقای رجبی

[ma1369]

باسلام آقاي رجبي من يک مدارمي خوام که وقتي مبايل درحال زنگ خوردن است آن مدارهم تحريک شده وآلارم بدهد متشکرم



[6466]

سلام استاد رجبی.یک مدار میخوام که به کمک اون بتونم خط سیگنال رو توی یک منطقه پیدا کنم



[اقای مهندس]

باسلام آقاي رجبي من يک مدارمي خوام که وقتي مبايل درحال زنگ خوردن است آن مدارهم تحريک شده وآلارم بدهد متشکرم

سلام .با کسب اجازه از استاد رجبی
.دوست عزیز .وقتی گوشی زنگ میزنه یه ولتاژ2.5 ولتی برای ویبره موبایل فرستاده میشه و باعث میشه ویبره به حرکت دربیاد.تا اینجا OK؟ مرحله دوم شما یه مدار تشخیص زنگ که با یه ترانزیستور و یه مقاومت هست درست میکنی وولتاژ ویبره رو میده به مدار تشخیص زنگ .حالا وقتی گوشی زنگ میخوره مدار تشخیص زنگ تحریک میشه ومیتونی پایه کلکتور رو بدی به میکرو که بعد از مثلا 2 بار زنگ خوردن فلان اژیر رو فعال کن.اتفاقا من چندروزپیش مدار تشخیص زنگ رو درست درستش کردم وبعد از 4 مرتبه زنگ خوردن فلان پایه رو فعال میکنه.حالا شما بگو برا چه کاری میخای تامن راهنمایی کاملت کنم .چون مدار تشخیص زنگ نسبت به کارت فرق میکنه



[salaran]

سلام اقای رجبی میخواسنم پاور کامپیوتر را برای تغذیه دوربین استفاده کنم ولی امپر اضافی رو نمی دونم چطوری جبران کنم برای دوربینها امپر 1 امپر می خوام ولی پاور 18 امپر می باشد مرسی



[arash3400]

سلام اقای رجبی میخواسنم پاور کامپیوتر را برای تغذیه دوربین استفاده کنم ولی امپر اضافی رو نمی دونم چطوری جبران کنم برای دوربینها امپر 1 امپر می خوام ولی پاور 18 امپر می باشد مرسی

درود
با اجازه استاد رجبی
سوالتون یکم نامفهومه
ولی شما میتونید یک تا 20 دوربین رو با پاور وصل کنید نگران چیزی نباشید
ولی اگر یک دوربین و تعداد کمی دوربین دارید از آدابتور 12 یک آمپر استفاده کنید بهتره



[ars63]

سلام آقای رجبی
میخواستم ازتون خواهش کنم اگه براتون ممکنه لطف کنین یه مدار آژیر ساده بذارین با این مشخصات که یه خروجی بلندگو با صدای بلند داشته باشته (حتی اگه نیاز باشه ولتاژ تغذیه 220 ولت هم اشکالی نداره) و اینکه یه کلید فشاری داشته باشه که وقتی یه بار سوئیچ میشه تا زمانی که کلید اصلی مدار توسط شخص قطع نشه آژیر بکشه.



[6466]

با سلام استاد رجبی
من چند وقت قبل پست دادم منتظر راهنمایی شما بودم اما متاسفانه نشد

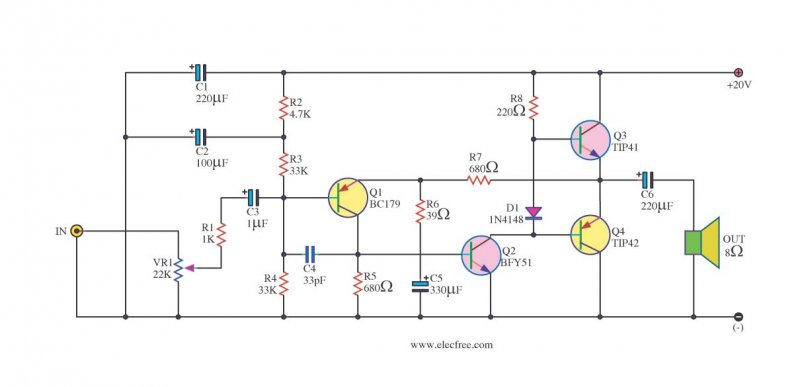

استاد رجبی میشه قطعات این آمپلی فایر رو برایم واسه 12-15 ولت محاسبه کنید
ممنون میشم واقعا کارم گیره



[gadraj]

با سلام استاد رجبی
من چند وقت قبل پست دادم منتظر راهنمایی شما بودم اما متاسفانه نشد
استاد رجبی میشه قطعات این آمپلی فایر رو برایم واسه 12-15 ولت محاسبه کنید
ممنون میشم واقعا کارم گیره

با سلام :
این امپلی بایاس سر خود هستش وبا توجه به وجود دیودهای بایاسینگ !!!! اصولا نباید با کاهش ولتاژ منبع تغذیه در عملکرد ان تاثیری انچنانی داشته باشه فقط از توان ان کاهش می یابد .
میتونید با همون 15 ولت تست کنید اگر با مشکلی مواجه شدین بفرمایید در خدمت هستم .
موفق باشید .



[6466]

ممنون استاد میشه بفرمایید با همین قطعات و ولتاژ استانداردش که 24 هستش توانش چقدره؟واگه 15 ولت بشه توانش چقدر میشه؟



[gadraj]

ممنون استاد میشه بفرمایید با همین قطعات و ولتاژ استانداردش که 24 هستش توانش چقدره؟واگه 15 ولت بشه توانش چقدر میشه؟

با سلام :
چنین امپلی هایی با توجه به کلاس کاری B که سابقا در رادیو کاست ها بکار گرفته میشد الان با توجه به ایسی های پیشرفته کاربرد انچنانی ندارند .
با همین قطعات با کیفیت اورجینال و مونتاژش استاندارد 24 ولتی باشه انتظار بیش از 20 وات نداشته باشید در 15 ولت این توان به حدودای 12 الی 15 وات افت خواهد کرد .{ مراقب قطعه TIP تقلبی در بازار باشید } .
مدار 12 ولتی نیاز به دارلینگتون ندارد و در عمل مثل شماتیک زیر باید مونتاژ شود .
[hide][/hide]​
موفق باشید .
