با سلام دوست عزیز
من مدار رو مونتاژ کردم ومشکلی توی مدار ندیدم کارش هم عالی بود
فقط همون مشکلی که بود برام حل کنید ممنون میشم برای حذف کردن پایه های خروجی دلخواه باید چه کارکنم که روی خروجی ها دلخواه نرود؟؟
باتشکر

با سلام :
خروجی 4017 ده 10گام و به ترتیب میباشند نمیشه یکی از ترتیب ها را حذف کرد ولی در صورت عدم نیاز {فرضا } به خروجی های ترتیبی بعد از 4 میتونید خروجی 5 را مستقیما به پایه 13 وصل کنید در این صورت ایسی تا شماره 4 شمارش ترتیبی را انجام داده و به محض رسیدن به شماره 5 با توجه به اینکه این خروجی مثبت خواهد شد شمارنده 4017 را قفل کرده و به ادامه نخواهد رفت .
یک روش دیگر اینکه در فرض بالا اگر خروجی 5 را به پایه 1 وصل کنید به محض رسیدن به شمارش 5 ایسی ریست شده و مجددا از صفر شروع میکند .
موفق باشید .



[AB88]

با سلام
لظفا راهنمایی کنید که با چه مداری می تونم 3 تا پاور ال ای دی 3 وات رو به باتری 6 ولت 4.5 آمپر وصل کنم اکثر راهها را امتحان کردم یا مقاومت بیش از حد داغ می کنه یا ال ای دی ها و به صورت سری فقط دو ال ای دی رو میشه وصل کرد با تشکر.



[gadraj]

با سلام
لظفا راهنمایی کنید که با چه مداری می تونم 3 تا پاور ال ای دی 3 وات رو به باتری 6 ولت 4.5 آمپر وصل کنم اکثر راهها را امتحان کردم یا مقاومت بیش از حد داغ می کنه یا ال ای دی ها و به صورت سری فقط دو ال ای دی رو میشه وصل کرد با تشکر.

با سلام :
بهتر بود شماره ال ای دی { پاور ال ای دی }را میزاشتین تا دقیق پاسخ بزارم .
به هر حال در صورت مشخص بودن ولتاژ هر ال ای دی مقاومت سری شده را میتوان دقیق محاسبه کرد .
با یک حساب سر دستی میتوان از یک مقاومت 180 اهم یک چهارم وات برای باتری 6 ولتی به هر ال ای دی معمولی 2 الی 3ولتی استفاده کرد .
موفق باشید .



[AB88]

خیلی ممنون که جواب دادید ولی پاور ال ای هایی که من دارم روشون هیچ شماره ای نبود یکی دو تا دیتا شیت هم دیدم که ولتاز پاور ال ای دی ها رو 3.7 و جریانشون رو 700 میلی آمپر نوشته بود زمانی که یکی از پاور ال ای دی ها رو با مقاومت 10 اهم 5 وات میزنم به باتری مقاومت به شدت داغ می کنه و ال ای جریانی حدود 230 میلی آمپر چریان می کشه نظرتون در مورد استفاده از lm317 چیه با تشکر .



[gadraj]

خیلی ممنون که جواب دادید ولی پاور ال ای هایی که من دارم روشون هیچ شماره ای نبود یکی دو تا دیتا شیت هم دیدم که ولتاز پاور ال ای دی ها رو 3.7 و جریانشون رو 700 میلی آمپر نوشته بود زمانی که یکی از پاور ال ای دی ها رو با مقاومت 10 اهم 5 وات میزنم به باتری مقاومت به شدت داغ می کنه و ال ای جریانی حدود 230 میلی آمپر چریان می کشه نظرتون در مورد استفاده از lm317 چیه با تشکر .

با سلام :
ال ای دی که 700 میلی امپر در 3.7 ولت بار بکشه که نشد ال ای دی !!!؟؟؟ یک لامپ فیلمان معمولی کمتر از اینها جریان میکشه { البته حداقلش اینه که بنده چنین ال ای دی هایی ندیده ام در صورت امکان عکسی بزارید بیشتر در خدمتون باشم .
[hide] [/hide][hide][/hide][hide]در ضمن 317 تا 1 امپر جریان میده و برای شما کار ساز خواهد بود ولی فعلا این نوع ال ای دی برای من معماست در نت هم موردی نیافتم , قاعدتا هم باید یک مقاومت 4.7 اهم 3 وات استفاده میکردین طبق شکل زیر .
یک احتمال اینکه نوعی ال ای دی ها هستند که با جریان و ولتاژهای با شکل موج خاص و Hi Lumen و... {لیزری فرکانسی } روشن میشوند که نباید با ولتاژ مستقیم باتری بکار گرفت شاید... . [/hide]
موفق باشید .

با تشکر .



[AB88]

با سلام
اون مدلی می گفتم 700 میلی آمپر
این لینکشه که برای من از اون ال ای دی ها نبود http://www.ledssuperbright.com/3w-led-c-11/3w-ultra-bright-led-p-36

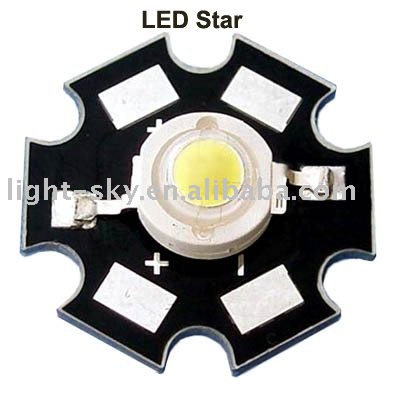

عکس ال ای دی ای که من دارم به شکل زیر است



[gadraj]

با سلام
اون مدلی می گفتم 700 میلی آمپر
این لینکشه که برای من از اون ال ای دی ها نبود http://www.ledssuperbright.com/3w-led-c-11/3w-ultra-bright-led-p-36
عکس ال ای دی ای که من دارم به شکل زیر است

با سلام :
بله دقیقا از همون نوع ال ای دی ها هست که { Hi Lumen } شناخته شده و حالا این هم نوع :
[h=1]Ultra Bright LED[/h]
در یک مقاله ای دیده ام که سازنده اشاره کرده بود این نوع ال ای دی ها را نباید با ولتاژ مستقیم بکار گرفت و اشاره کرده بود که علاوه بر کاهش کارایی عمر ال ای دی نیز به شدت کاهش می یابد .{ کاربرد این ال ای دی ها را در فلاشرهای تخلیه خازنی و کنترلی PMW توصیه کرده اند }.

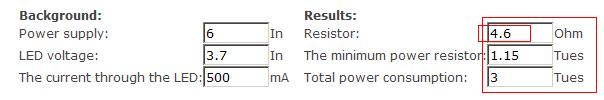

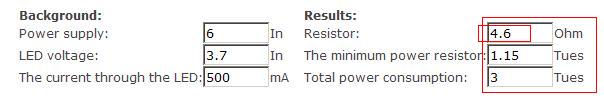

با این وجود توصیه میکنم با استفاده از نرم افزاری که در تاپیک معرفی نرم افزارها در بخش اموزش گام به گام >> معرفی نرم افزارها ..... اپلود کرده ام مدار خود را محاسبه و استفاده کنید .
موفق باشید .



[elnino909]

با سلام و خسته نباشید خدمت آقای رجبی
من میخوام موقعی که جریان الکتریسیته در آب جریان پیدا میکنه مداری باشه که ان را نشان بده حالا یا لامپ روشن بشه یا بوق بزنه میخوام بین 20تا 220 ولت کارایی داشته باشه و بدون میکروکنترل هم باشه آیا عملی هست



[gadraj]

با سلام و خسته نباشید خدمت آقای رجبی
من میخوام موقعی که جریان الکتریسیته در آب جریان پیدا میکنه مداری باشه که ان را نشان بده حالا یا لامپ روشن بشه یا بوق بزنه میخوام بین 20تا 220 ولت کارایی داشته باشه و بدون میکروکنترل هم باشه آیا عملی هست

با سلام :
بله بخصوص با مینی میتر { نشانگر های عقربه ای } سریعتر به نتیجه میرسید ولی دقت ان کمتر از مدارات میکروکنترلی میشه .
برای عرضه مدارش باید چند روزی {حدودا 10 روز } منتظر باشید فعلا .....
موفق باشید .



[AB88]

با سلام
به خاظر راهنمایی هایی قبلی شما خیلی ممنونم مشکل پاور ال ای دی ها رو با موازی کردن هر سه و استفاده از lm317 تقریبا حل کردم که در این حالت با افت ولتاژ 3.2 روی هر ال ای دی و جریان 530 میلی آمپر در حالت سری نور خوبی داره می خواستم نطرتونو در مورد کار کرد مدار بدونم که آیا منطقی است یا نه ممنون و دیگه اینکه لطف کنید و مداری برای شارژ اتوماتیک این باتری های 6 ولت 4.5 آمپر (از این باتری هایی که تو چراغ قوه ها استفاده میشه)قرار یدید.ممنون.
