فیبر های مدار چاپی طراحی شده توسط اتو و چاپگر لیزری

jfrras · 2013-05-24

تحقیق کردم این تصاویر رو ببینید.

[hide]

[/hide]

ghoshiry · 2013-05-24

خب در نمای pcb که نگاه کنید میبینید متوجه میشید

jfrras · 2013-05-25

ghoshiry گفت:
خب در نمای pcb که نگاه کنید میبینید متوجه میشید

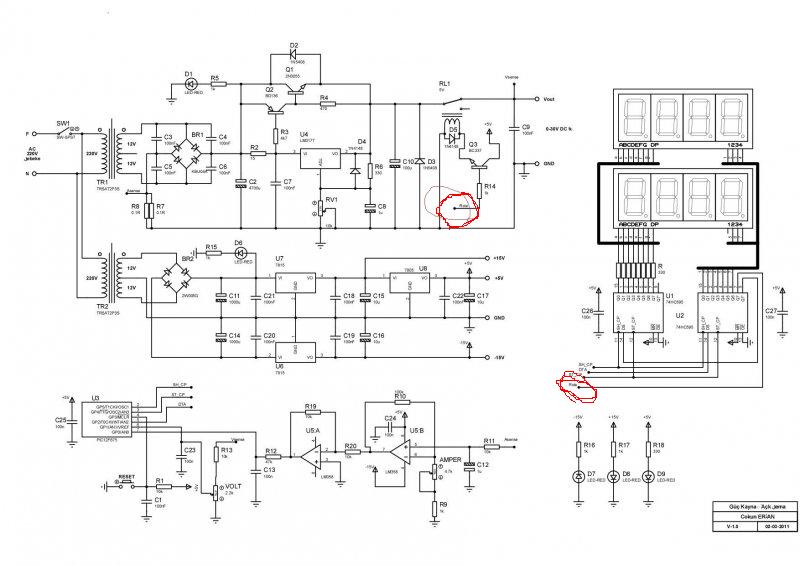

pcb رو دیدم . منظورم این بود که خودتون شماتیک رو بررسی کنید .!

ghoshiry · 2013-05-25

سلام مدار رو چک کردید

jfrras · 2013-05-25

ghoshiry گفت:
سلام مدار رو چک کردید

سلام
بله درسته ! فردا تصاویرش رو آپلود می کنم.

ghoshiry · 2013-05-25

برای 7سگمنتاش از چه مدلی میتونم استفاده کنم (انود مشترک یا کاتد مشترک چهارتایی)

jfrras · 2013-05-25

ghoshiry گفت:
برای 7سگمنتاش از چه مدلی میتونم استفاده کنم (انود مشترک یا کاتد مشترک چهارتایی)

طبق فایل پرتئوس باید کاتد مشترک باشه.خودش هم ماتریسی !!

jfrras · 2013-05-26

سلام

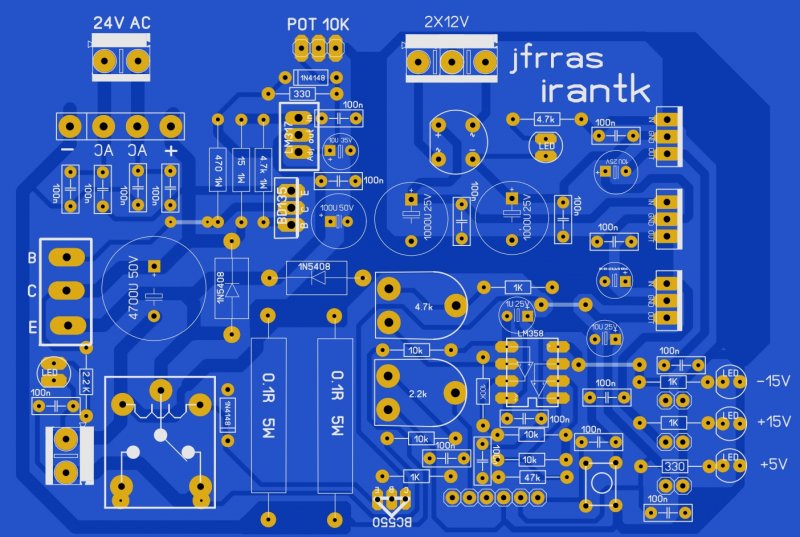

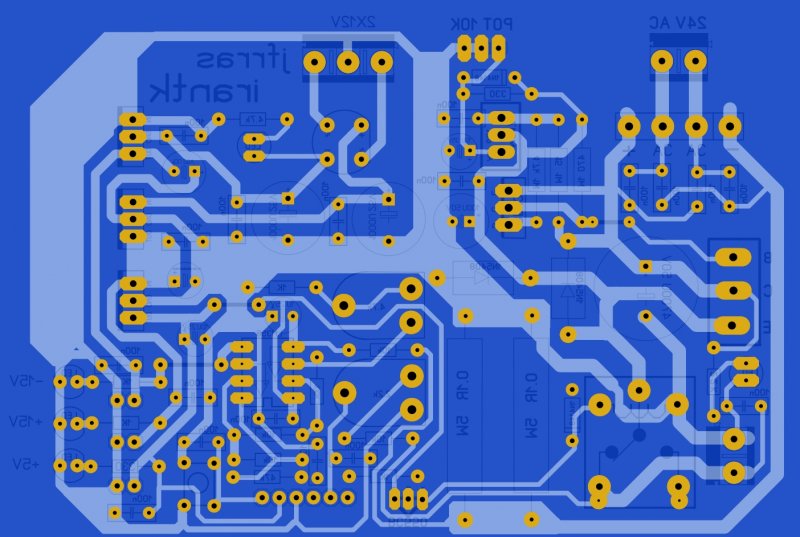

این هم تصاویری از pcb ولت متر شما.

[hide]

ghoshiry · 2013-05-26

تشکر .اون یکی بردش رو هم قرار میدید؟راستی ولوم تغییر جریانش ظاهرا حذف شده درسته

jfrras · 2013-05-26

ghoshiry گفت:
تشکر .اون یکی بردش رو هم قرار میدید؟راستی ولوم تغییر جریانش ظاهرا حذف شده درسته

نه چیزی حذف نشده فایل فشرده پایین رو نگاه کن .کپی مدار خودتون هست.
