فیبر های مدار چاپی طراحی شده توسط اتو و چاپگر لیزری

[Mahdi D.A.M]

استاد عزیز بسیار آموزنده وجالب بود .
فقط من نفهمیدم کاغذ معمولی رو روی کاغذ گلاسه میچسبونیم و اتو میکشیم یا پشت مدار میچسبونیم.
ممنون.



[mster0072000]

استاد عزیز بسیار آموزنده وجالب بود .
فقط من نفهمیدم کاغذ معمولی رو روی کاغذ گلاسه میچسبونیم و اتو میکشیم یا پشت مدار میچسبونیم.
ممنون.

همون حالت دوم صحیحه
پرینتی رو که رویه کاغذ گلاسه انجام شده (البته با پرینتر لیزری) پشت فیبر میزارید روش رو اتو میکنید نقشه منتقل میشه و آماده قرار گرفتن تویه اسید هست:63000000:



[jfrras]

به نام خدا
جناب رسولی واقعا گل کاشتید
خیلی ممنون بابت اطلاعاتی که قرار دادید
انشالله همیشه سالم و سلامت باشید
و موفق
اشنایی با افرادی همانند شما جز یکی از محبت های الهی است
ادم های خوش قلبی همانند شما تو این دنیا کم پیدا میشند.

سلام جناب اسدی
ارادتمندم .این نظر لطف شماست . وظیفه همه کاربر هاست ! اطلاعاتی که دارند رو به هم انتقال بدند تا همه بهره مند بشن.
من هم از داشتن دوستان گلی همچون جنابعالی خرسندم و مایه مباهات است!
:66000000: :a12: :bs_iloveyou::99:



[ghoshiry]

سلام میخام این برد رو برام در بیارید //////////////// البته میخام تست هم کنید مشکلی نداشته باشه



[jfrras]

سلام میخام این برد رو برام در بیارید////////////////// داره البته میخام تست هم کنید مشکلی نداشته باشه

سلام دوست عزیز
میشه pcb رو زد ولی تستش رو خودتون بکنید . با پروتئوس 8 مشکل داره .



[Mahdi D.A.M]

سلام خواستم تشکر کنم از شما استاد عزیز روش خیلی خوب وکاربردی است.
با این روش یک مدار ساختم خیلی تمیز در اومد.



[ghoshiry]

یعنی مدار مشکل داره ؟



[jfrras]

یعنی مدار مشکل داره ؟

از لحاظ شماتیک مشکلش فقط تحریک رله که نکشیده . ولی تو pcb اصلاح شده.
باز هم تا قسمت ولت متر (نرم افزارش ) درست نشه معلوم نمیشه.!!
ولی قسمت تغذیه اش درسته.!!



[ghoshiry]

ولی اون کسی که نقشه رو بهم داد گفت که کامله میشه بیشتر توضیح بدید کدوم قسمت کمه



[jfrras]

ولی اون کسی که نقشه رو بهم داد گفت که کامله میشه بیشتر توضیح بدید کدوم قسمت کمه

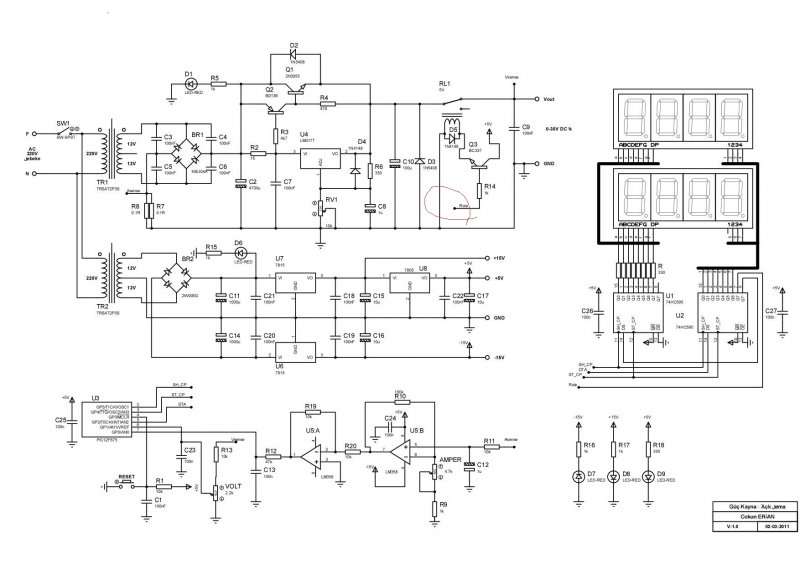

به این قسمت توجه کنید.

​
