سوال: فرکانس گیری مدار Ram و Cpu

[farzad_yousefi]

ic driver با pwm فرق داره

اينم توضيحش خيلي واضح و كار امد با سپاس

[hide]هر فاز از دو ترانزیستور و یک چوک تشکیل شده است. کنترلر PWM نمی تواند جریان کافی برای سوئیچ این ترانزیستور ها را فراهم کند بهمین دلیل یک راه اندازdriver برای هر فاز مورد نیاز است. معمولا وظیفه این راه انداز توسط یک IC انجام خواهد شد که به آن IC راه انداز driver می گویند. اما برخی تولید کنندگان مادربرد به منظور کاهش هزینه از یک ترانزیستور اضافی بعنوان راه اندازdriver MOSFET استفاده می کنند
[/hide]



[ahwaz 91]

عزیزم IC PWM خودش سازنده ولتاژ برای فت های تغیه VCORE هست. و برای راه اندازی این فت ها تو MB از یک سری ایسی استفاده میشه که بهشون میگن IC DRIVER

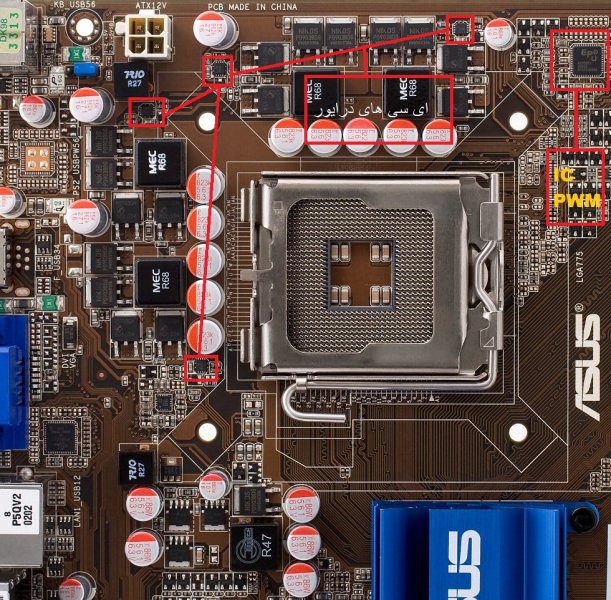

اینم عکس دوست خوبم که سوال کردی تا بهتر متوجه بشی. البته شکل ایسی ها تفاوت داره تو مادربردهای مختلف
مشاهده فایل‌پیوست 72959
همینطور که تو عکس میبینی 1 IC PWM + چهار عدد IC DRIVER معلوم هست. برای هر 4 فت یک ایسی DRIVER ( یا ایسی راه انداز )
موفق باشید

سلام دوست عزیز
ممنون از راهنمایی که کردی همه فتهای مدارcpu فتهای تغذیه هستند؟



[ahwaz 91]

.



[ahwaz 91]

ic driver با pwm فرق داره

اينم توضيحش خيلي واضح و كار امد با سپاس

hidden content may not be quoted

ممنون از راهنماییتون دوست عزیز
خیلی خوب بود



[cvxcvx]

سلام دوست عزیز
ممنون از راهنمایی که کردی همه فتهای مدارcpu فتهای تغذیه هستند؟

بله دوست خوبم. جناب فرزاد یوسفی هم یک جواب کامل دادن. ممنون از ایشون. متن خودم + حرفهای استاد یوسفی = با جوابی که میخواستید. اگه بیشتر از این کمکی خواستید در پیام خصوصی tel بدم یا شما بدید
