عمر لامپ های روشنایی LED را ابدی کنید

[غزال]

درود،
اساتید گرامی برای این پنل های درایو سرخود هم امکان اصلاحیه و کاهش ولتاژ وجود داره؟



پنل ۱۲ وات که دو عدد مقاومت smd یک مگا اهم و ۲۰ اهم دارد به علاوه مقاومت دیپ ۱۰ اهم.

درود

بله حتما راه حلی داره.
اگه مقاومت کمتر از 10 اهم و 20 اهم نداره ، مقاومتی با تک تک همین مقاومت ها سری کنید و ببینید نورش کمتر میشه یا نه؟

سپاس



[غزال]

این ایده سوراخ کردن لامپ برای گردش هوا و خنک شدن لامپ کاملا بی تاثیر بود.
2 عدد لامپ 50 وات بوروکس تو منزل بود یکیش رو برداشتم و 6 عدد سوراخ به قطر یک سانت رو در طرفین و بالای لامپ زدم (همون قسمتی که درایور داخلش قرار میگیره و پوسته الومینیومی هم داره) یک سوراخ به قطر یک سانت که دقیقا جلوی لامپ و قسمتی که سرپوش قرار میگیره و رو به پایین هست زدم تا هوارو از پایین مکش کنه و از سوراخ های بالا بیرون بده یعنی جمعا 7 سوراخ به قطر یک سانت!
نتیجه تست دمای پوسته لامپ بعد از نیم ساعت کارکرد مداوم تنها 0.8 درجه اختلاف بود!!!
لامپی که سالم بود دمای پوسته اش 85.6 درجه بود و لامپی که سوراخ سوراخ شده بود دماش 84.8 درجه!!!!
به نظرم این ایده کاملا بی تاثیر هست و بیخودی لامپ نازنینتون رو آبکش نکنید هم از ریخت می افته و هم اینکه باعث میشه گردو غبار داخل لامپ بره.

درود


هرچند تهویه مناسب بی تاثیر نیست اما با روش علمی و اصولی ، اساسا نیاز به تهویه نداره.
زیرا راز افزایش طول عمر لامپ ، کاهش جریان و درواقع حذف جریان غیرمجاز است که موجب کاهش شدید حرارت میشه و دراینصورت حرارت بقدری ناچیز میشه که در فضای بسته و در محیط گرم هم بمقدار غیرمجاز نمیرسه که نیاز به تهویه داشته باشه.

سپاس



[امیر سجاد]

سلام.
استاد عزیزم .

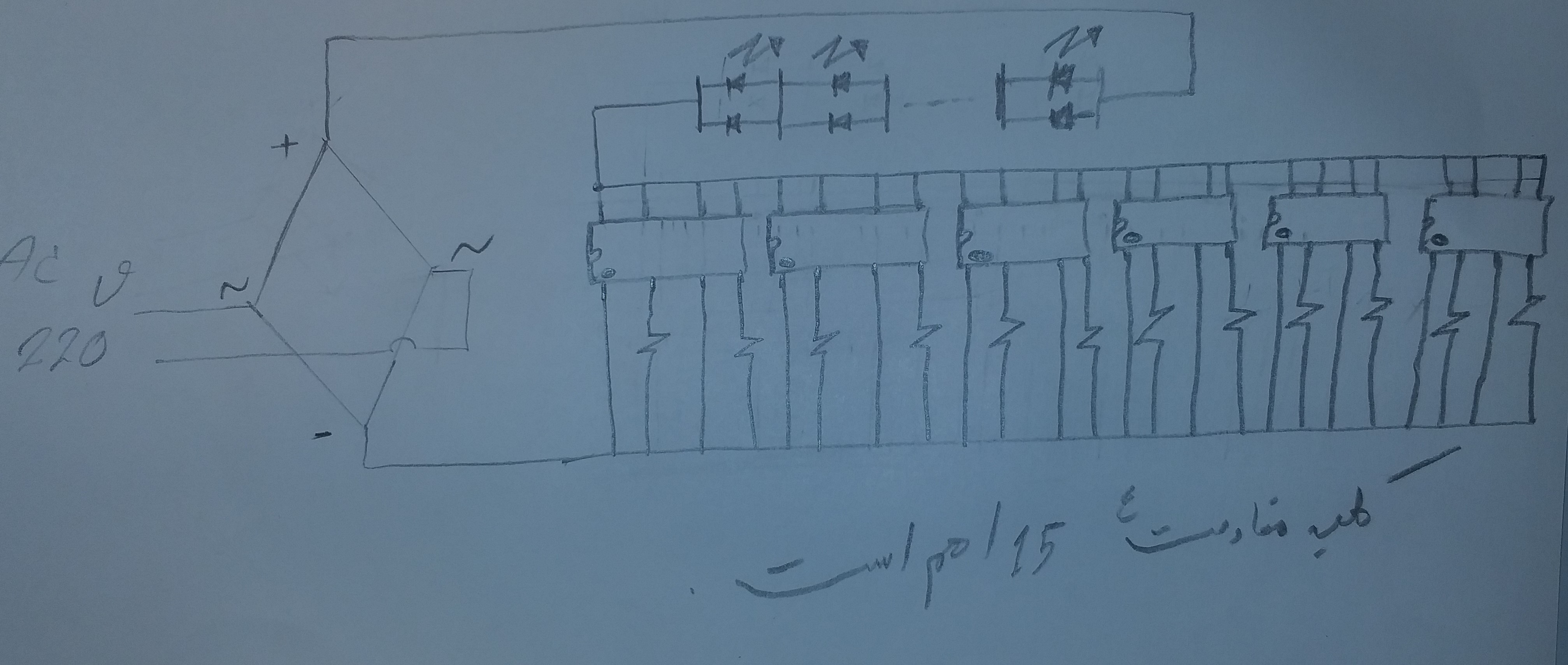

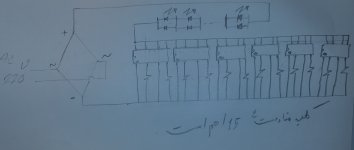

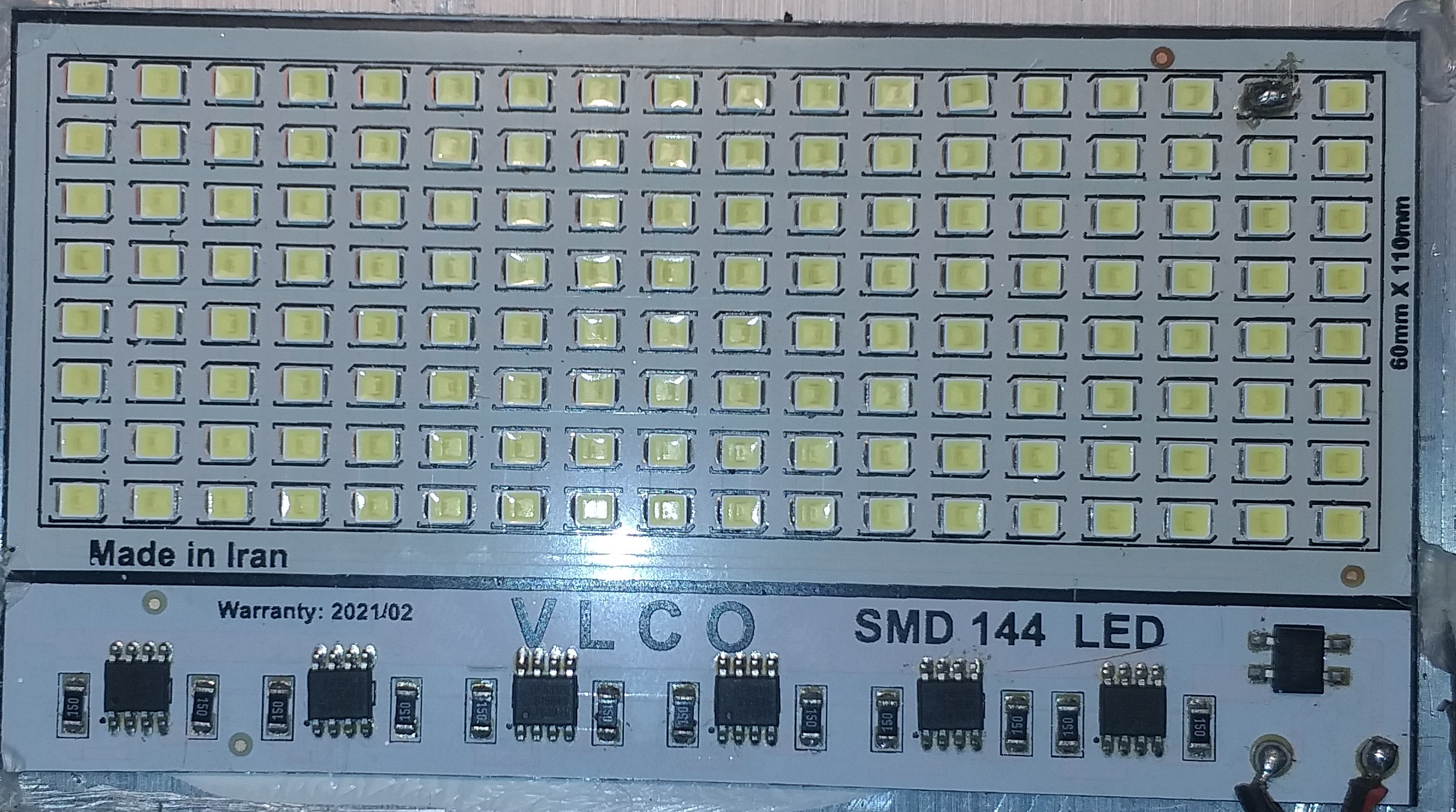

یک ال ای دی برای تعمیرات آوردن . 6 عدد ایسی df6812e دارد . با مقاومت های 15 اهم . که برای کاهش ولتاژ ال ای دی ها مقاومت های 15 اهم با 27 اهم جاگزین کردم . ولتاژ ال ای دی ها کمتر نشد. در صورت امکان استاد عزیزم جهت کاهش ولتاژ ال ای دی ها چکار کنم.



متشکرم



[غزال]

سلام.
استاد عزیزم .
یک ال ای دی برای تعمیرات آوردن . 6 عدد ایسی df6812e دارد . با مقاومت های 15 اهم . که برای کاهش ولتاژ ال ای دی ها مقاومت های 15 اهم با 27 اهم جاگزین کردم . ولتاژ ال ای دی ها کمتر نشد. در صورت امکان استاد عزیزم جهت کاهش ولتاژ ال ای دی ها چکار کنم.
مشاهده فایل‌پیوست 187843
مشاهده فایل‌پیوست 187844
مشاهده فایل‌پیوست 187845
متشکرم

درود

باید مقاومت ها رو بررسی کنی .

چه مقاومت هایی داره ؟

اگه دیتاشیت آی سی رو پیدا کردی ارسال کن


سپاس



[J1375]

درود

باید مقاومت ها رو بررسی کنی .

چه مقاومت هایی داره ؟

اگه دیتاشیت آی سی رو پیدا کردی ارسال کن


سپاس

خدمت شما دیتاشیت آیسی فوق

https://download.peno.ir/pe484-df6812e[peno.ir].pdf



[امیر سجاد]

اگه دیتاشیت آی سی رو پیدا کردی ارسال کن

سلام .
استاد عزیز م . ببخشید که دیر جواب دادم .
دیتاشیت ای سی جستجو که میکنی میاره . اما به علت وضعیت اینترنیت داخل سایت را باز نمیکنه .

باید مقاومت ها رو بررسی کنی .

چه مقاومت هایی داره ؟

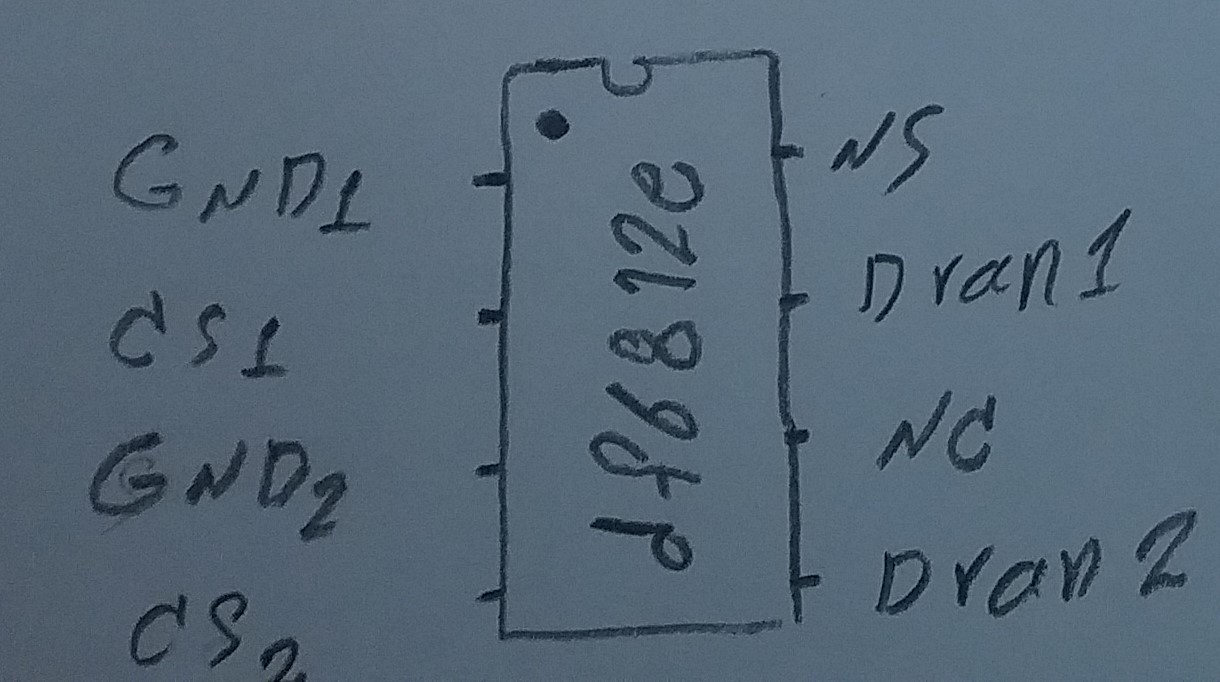

کلیه مقاومت ها 15 اهم است به پایه cs1 , cs2 متصل شده است .
استاد عزیز اگر اینترنیت اجازه بده تا فردا صبح دیتاشیت ای سی را پیدا میکنم .
متشکرم. :icon26:



[MOHSEN&A]

با اجازه اقای غزال بزرگوار:
عبارت Csبرابر است با current sensor به معنای سنسور جریان،پس همین پایه هم وظیفه تنظیم کننده جریان را دارد و قاعدتا با تغییر همین مقاومت متصل به پایه Cs میشه جریان رو محدودتر کرد و فشار اضافه رو ال ای دی ها را رو پایین آورد.



[امیر سجاد]

درود

باید مقاومت ها رو بررسی کنی .

چه مقاومت هایی داره ؟

اگه دیتاشیت آی سی رو پیدا کردی ارسال کن


سپاس

سلام .
استاد عزیزم . با تغییر مقاومت های 15 اهم به 68 اهم ولتاژ روی ال ای دی ها را کاهش دادم . (از 174 ولت به 163 ولت )
در این مدار از خازن صافی در ورودی و خروجی استفاده نشده . در صورت استفاده از خازن صافی خروجی به کدوم پایه ها باید متصل بشه ؟
متشکرم



[غزال]

سلام .
استاد عزیزم . با تغییر مقاومت های 15 اهم به 68 اهم ولتاژ روی ال ای دی ها را کاهش دادم . (از 174 ولت به 163 ولت )
در این مدار از خازن صافی در ورودی و خروجی استفاده نشده . در صورت استفاده از خازن صافی خروجی به کدوم پایه ها باید متصل بشه ؟
متشکرم

درود

باید با مطالعه دیتاشیت ببینم صدمه ای به سیستم نزنه.
بدون نقشه یا دیتاشیت قابل ارزیابی نیست و ممکنه خازن خروجی صدمه بزنه‌

سپاس



[MOHSEN&A]

درود

باید با مطالعه دیتاشیت ببینم صدمه ای به سیستم نزنه.
بدون نقشه یا دیتاشیت قابل ارزیابی نیست و ممکنه خازن خروجی صدمه بزنه‌

سپاس

یعنی نمیشه بعد از یکسوسازی یه خازن گذاشت یکی هم مستقیما به دو قطب صفحه ال ای دی متصل کرد؟
اینی که مورد بحث هست اولین خازن مثلا ۱۰۰ میکرو ۴۰۰ ولت رو به خروجی پل زد،مثا اینکه این مدل هر چند تا از ال دی دی ها با بایه ای سی کنترل میشه
