پست 66 رو نمیدونم کدوم یکی هستش بیزحمت اگه فورواردش کنین ممنون میشم
راجب تعمیر برد هم بگم که خیر قبلا دستکاری نشده.اولین بار خودم بازش کردم
اون خازن اصلی که میگین با خازن 105 عوض کردم خازن 684 بود که چون از بیرون نتونستم پیدا کنم خازن 105 گرفتم
اما در مورد دیود زنر هم بگم که هیچ دیود زنری بین پایه های 4 و 11 وجود نداره و پایه ها مستقیم پایه ی 4 به مثبت خازن 220 میکرو و پایه 11 مستقیم به منفی خازن 220 میکرو وصله.اگه نقشه ایی که کشیدم با دقت چک بکنین میبینین که هیچ دیودزنری بین پایه ها نیست
خروجی مدارهم روی نقشه با دوتا نقطه مشخص کردم و جلوی دوتا نقطه نوشتم خروجی
درود
بالای هر پست شماره هر پست را نوشته اگه ندیدی اعلام کن
قبلا در پست ۴۶ گفته بودی خازن ۶۴۸ الان میگی ۶۸۴ که این درسته نه شماره ۶۴۸
خازن ۱۰۵ داغونش میکنه گفتم بردار و همون اصلی را نصب کن( ۶۸۴)

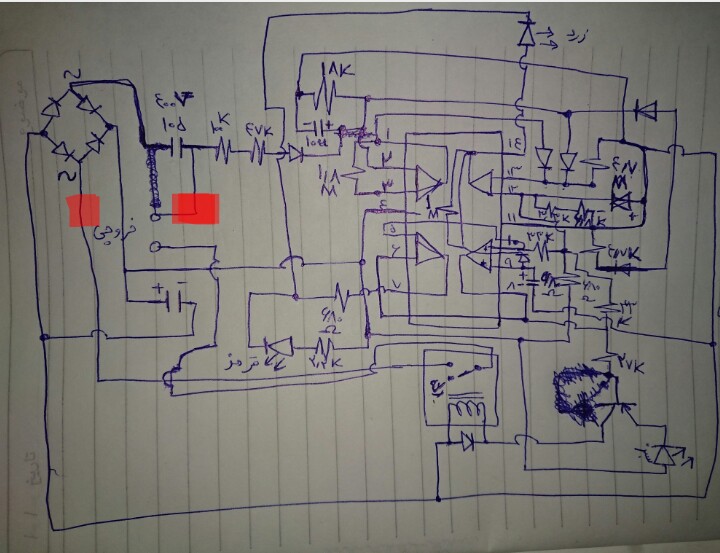

خروجی روی نقشه دیده میشه و نگفتم خروجی را مشخص کن گفتم برق شهر را مشخص کن یعنی دو سیمی که از برق شهر به برد متصل میشه کجاست که با دو مربع قرمز مشخص کردم ببین درسته ؟
چند بار گفتی ۴ و ۱۱ به خازن متصله ولی علاوه بر خازن باید به زینر هم متصل باشه اگه زینری وجود نداره گفتم زینر حتما اضافه کن
بیس و امیتر ترانزیستور را یکلحظه بهم متصل کن ببین رله قطع میشه ؟ ( اگه اشتباها به کلکتور متصل کنی میسوزه مراقب باش)
اینم پست ۴۶ شما
سلام وقت بخیر.نمیدونم این تاپیک فعال هست یا نه چون تاریخ پستهارو که دیدم ماله دو سه سال پیش هستش ولی امیدوارم کسی به این تاپیک سربزنه و مشکل منم پاسخ بده.بنده دو روزه یک محافظ اومده دستم مارک میکرو لب که هرچی ای سی میندازم روش میسوزه.تمام دیودهاشم چک کردم سالمن.سه تا خازن الکترولیت روش هست که ما مولتی متر سالم نشون داد حالا اگه بازم عیبی داشته باشن نمیدونم.خازن بزرگ ورودی رو عوض کردم.البته ماله خودش خازن 648 بود ولی من 105 گذاشتم ولی با همون ولتاژ.برای صافی بجای دیود معمولی یک پل دیود گذاشتن با اینکه جای چهارتا دیود روی برد هستش.چهارتا هم LED روی پنل داره که دوتاش قرمزه دوتاشم سبز و زرد.ترانزیستورشم از نوع مثبته و سالمه.موقعی که این حافظ رو گرفتم وقتی به برق وصل میشد همزمان هم چراغ سبز روشن میشد و هم چراغ قرمز یه LED دیگ هم به این LED قرمز بصورت سری وصل شده بود که نشانگر کمتر از 180 ولت رو نشون میده.با پستهایی که تو سایت گذاشته شده بود من خازن بزرگ ورودی رو اولش با یه خازن مشابه عوض کردم و پل دیود رو درآوردم و بجاش چهارتا دیود معمولی گذاشتم که کارکرد ولی درست کار نکرد چراغ سبز میشد ولی بعد چند ثانیه برمیگشت به قرمز و همینطور ادامه میداد.خازن بزرگ رو با یک خازن 105 الان عوض کردم و دیودهارو هم با همون پل دیود عوض کردم والا کلا دیگ کار نمیکنه.یعنی به محض اینکه ای سی رو میذارم رو برد فوری میسوزه.بقیه قطعات رو هم تست کردم همه شون سالما.کسی میتونه بگه مشکل از چی میتونه باشه.البته توی پستهای قبلی خوندم که یکی از دوستان نوشته بودن از خود LED ها هم میتونه باشه.الان دوتا از پایه های LED های قرمز کنده شدن ولی قبلش تست کردم سالم بودن.ممنون میشم راهنمایی کنین.چون الان قیمت قطعات بالا رفته مخصوصا ای سی که تا الان چنتا سوزندم دیگ نمیصرفه ای سی تتست کنم.
یک موضوع یادم رفته بود.موقعی که کلا هیچ ای سی رو مدا نیست مدار فوری به حالت وصل میره و به محض وصل کردن محافظ به برق چراخ سبز روشن میشهپاس
اینم پست ۶۶
درود
عزیز گرامی
اگه جایی اشتباه کنی اشکال نداره همه ما اشتباه میکنیم اما اینکه پاسخ واضح ندی یا پاسخ ندی و مدام سوال کنم قابل تحمل نیست.
خب حالا پاسخ دادی ممنون
اما چرا حالا پایه ۴ را ۲۲ ولت اعلام کردی ؟
ثانیا تاکید کردم پایه ۴ و خازن ۲۲۰ میکرو باید به زینری متصل باشه که میخوام اونو پیدا کنی ولی گویا شما هر زینری زودتر دیدی اعلام کردی اصلا این زینر مورد نظرم نبود و مدتی منو دنبال نخود سیاه فرستادی چون به سوالم دقت نکردی که گفتم زینر باید به پایه ۴ متصل باشه البته ممکنه مقاومت کوچکی بین زینر و پایه ۴ باشه
حالا تقریبا اشکال مشخص شده
آیا قبل از شما کسی این برد را دستکاری کرده ؟
ضمنا ولتاژهای اولیه پایه های آی سی که اعلام کردی آیا آی سی نصب بوده یا نبوده ؟ ( تا زمانیکه نگفتم آی سی نصب نکن )
تصویر نوشته روی خازن اصلی که بجاش ۱۰۵ نصب کردی و گفتی ۶۴۸ است ارسال کن و همون خازن اصلی را نصب کن زینر باید متصل به یک پایه این خازن و پایه ۴ باشه ( البته اگه مقاومت کوچک را سیم فرض کنیم)
اساسا خازن ۶۴۸ در دنیا وجود نداره.
ضمنا نگفتی برد سالم با برد شما متفاوته یا نه ؟
