:32000000:سلام و روز بخیر و ارزوی سلامتی و شادی برای همه ی عزیزان
روی برد اجاق گاز به دو تا مقاومت اس ام دی با کد فنی 514 و 4223 برخوردم .مقاومت اول که باید 510 کیلو اهمی باشه که نیست و دومی که باید 422 کیلواهم باشه که بازم نیست .مشکلم اینجاست که مقاومت 4223 رو که گوگل میکنم کدش رو ...هیچ تصویر و قطعه ای با این کد رو گوگل پیدا نمیکنه .ایا این قطعه ممکنه مقاومت نباشه که احتمالش رو خودم 1 هزارم درصد میدونم یا اینکه این 1 هزارم درصد درسته و من اطلاعاتم بروز نیست عزیزانی که تو تعمیرات بردهای اس ام دی پیشکسوت هستند لطفا راهنمایی بدین .واینکه مشکل مقاومت ها افزایش اهم هست که میتونم با مقاومت کربنی مشکل رو حل کنم ولی الان فقط بخاطر 4223 هست که به شک افتادم ایا واقعا مقاومت با این کد 422 کیلو اهم هست یا من اشتباه کد رو میخونم .
قطعات مشخص شده روی برد .
https://s4.uupload.ir/files/img_20210922_093804_lcf2.jpg
عذر میخوام که طولانی شد و اینکه بسیار سپاسگذارم :icon26:

مقاومتها رو باید خارج از برد تست کنید. روی برد به دلیل اینکه با قطعات دیگه به صورت موازی یا سری قرار گرفتن ممکنه به اشتباه بندازنتون



[maziyar1363]

مقاومتها رو باید خارج از برد تست کنید. روی برد به دلیل اینکه با قطعات دیگه به صورت موازی یا سری قرار گرفتن ممکنه به اشتباه بندازنتون

عزیزم خارج از برد تست کردم و فقط این دو مقاومت مشکل دارن که متاسفانه یکی از مقاومتها 4223 تو هیچ سایتی و فروشگاه قطعات وجود نداره



[javamobira]

عزیزم خارج از برد تست کردم و فقط این دو مقاومت مشکل دارن که متاسفانه یکی از مقاومتها 4223 تو هیچ سایتی و فروشگاه قطعات وجود نداره

با سلام به همکار عزیز برای بنده هم یک بار این مشکل پیش امد که مقاومت اس ام دی مد نظر از لحاظ کد ورقم اهمی در بازار وهیچ جای دیگری نبود برد متعلق به یک لباسشویی بود که من مقدار مورد نظر را با مقاومت مولتی ترن جایگزین کردم

تصویر برد مد نظر



[maziyar1363]

با سلام به همکار عزیز برای بنده هم یک بار این مشکل پیش امد که مقاومت اس ام دی مد نظر از لحاظ کد ورقم اهمی در بازار وهیچ جای دیگری نبود برد متعلق به یک لباسشویی بود که من مقدار مورد نظر را با مقاومت مولتی ترن جایگزین کردم

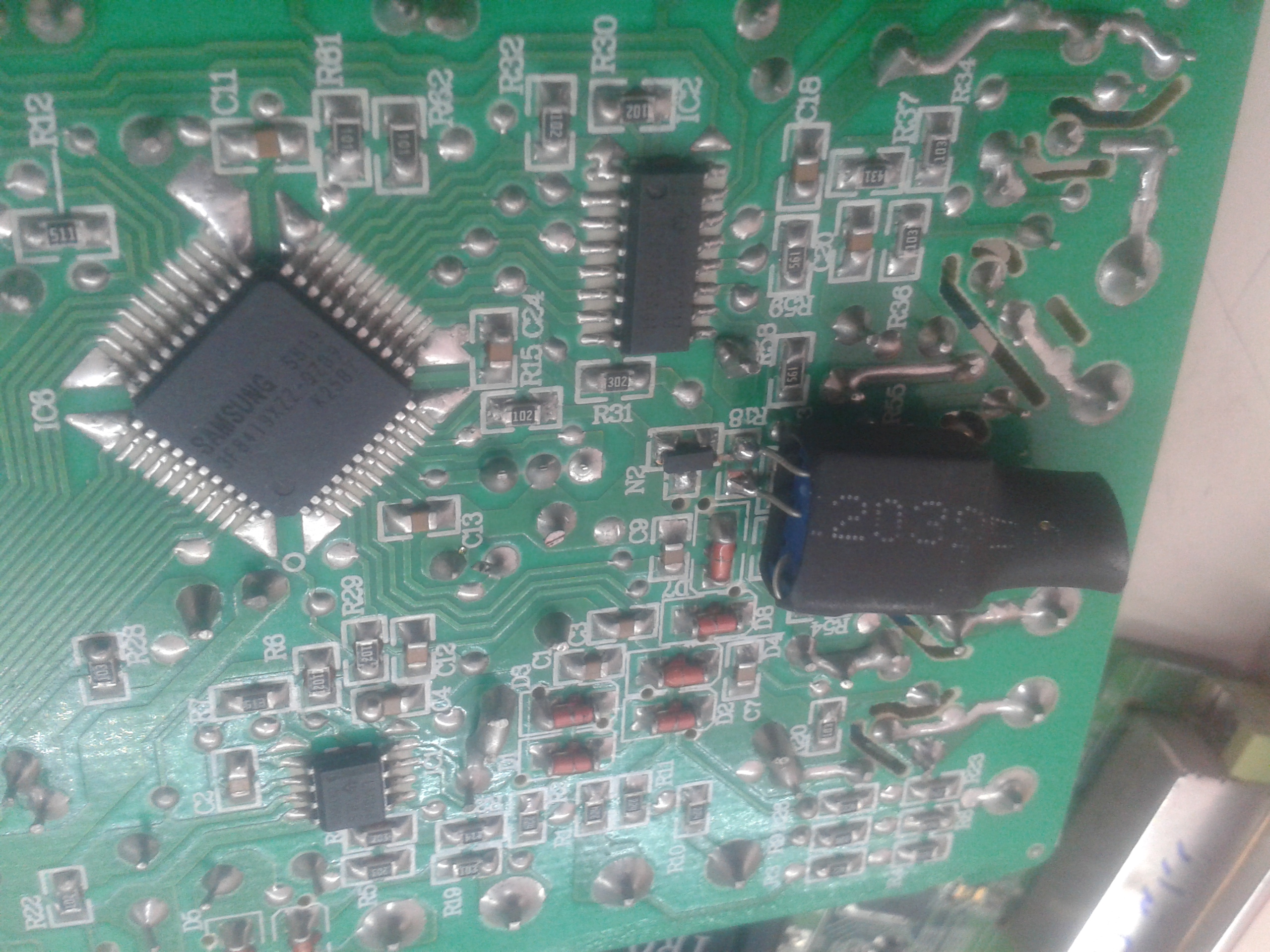

مشاهده فایل‌پیوست 179280
تصویر برد مد نظر

سپاسگذارم عزیزم



[heical]

عزیزم خارج از برد تست کردم و فقط این دو مقاومت مشکل دارن که متاسفانه یکی از مقاومتها 4223 تو هیچ سایتی و فروشگاه قطعات وجود نداره

می تونید همونطور که دوستمون گفتن از پتانسیومتر استفاده کنید و یا اینکه دو یا چند تا مقاومت رو با هم موازی کنید تا به عدد دلخواهتون برسید.



[maziyar1363]

سلام و وقت بخیر خدمت همگی عزیزان
خواستم از خدمت عزیزان بپرسم روی برد اینورتر به دوتا خازن سرامیکی برخوردم با کد 222m و 102m اولی با ظرفیت 2.2 نانو و دومی هم با ظرفیت 1 نانو و هردو با ولتاژ 250ولت سوالم اینجاست که ایا میشه از خازن با همین ظرفیت ولی با ولتاژ 3kv یا 1kv استفاده کرد.قبلا به این مشکل در مورد خازنهای الکترولیت و پلی استر برخوردم ولی معمولا با ولتاژ یک رنج بالاتر عوض کردم ولی این نکنه رو هم بگم خدمتتون که میدونم این ولتاژی که روی خازنها قید میشه حداکثر ولتاژ کاریشون هست البته اگر اشتباه میکنم لطفا تصحیح بفرمایید. ولی میخوام بدونم استفاده از خازن جایگزین با ظرفیت یک اندازه ولی با ولتاژ بالاتر تا چه حد مجازه.سپاسگذارم#$V686
