طرح سوالات فنی

[mohasalman]

با استفاده از قانون سری و موازی کردن خازن ها می توانید اینکار را انجام دهید.یک خازن یک میکروفاراد دقیق را با خازن مربوطه سری نمایید و حال ظرفیت خازن مربوطه کاهش یافته و در رنج دستگاه شما قرار دارد .فرمول خازن معادل سری در ویکیپدیا هست.میتوانید با معادله ساده مقدار دقیق خازن مربوطه را حساب نمایید.



[mohasalman]

آیا راهی ساده برای افزایش رنج تستر خازن وجود دارد ؟ مولتیمتری که استفاده میکنم امکان تست خازن تا ظرفیت ۲۰۰ میکروفاراد را دارد ، آیا راهی برای تست ظرفیت های بالاتر هرچند با دقت تقریبی برای آن وجود دارد ؟ Sent from my Mi 9T using Tapatalk

با استفاده از قانون سری و موازی کردن خازن ها می توانید اینکار را انجام دهید.یک خازن یک میکروفاراد دقیق را با خازن مربوطه سری نمایید و حال ظرفیت خازن مربوطه کاهش یافته و در رنج دستگاه شما قرار دارد .فرمول خازن معادل سری در ویکیپدیا هست.میتوانید با معادله ساده مقدار دقیق خازن مربوطه را حساب نمایید.



[mohasalman]

سلام اساتید و دوستان باتجربه ایا ماسفت های نوع هگزفت فاقد قطبیت هستند در دیتا شیت irf9504 به قطبیتش اشاره نشده و فقط هگزفیت گفته است ممنون برای پاسخگویی



[abnuse1]

تفاوت ظرفیت خازن الکترولیت در یک نوع خاص تا چه حد مجاز است؟

عرض سلام و ادب خدمت اساتید و کابران گرامی
لطف میفرمایید وقتتون رو میزارید . بنده چنتا خازن نو گرفتم اما ... خازنهای 1000با ولتاز کاری مثل هم روی خازن سنج هر کدوم یه چیز متفاوت نشون میدن یکیشون ظرفیت 800 و دیگری 815 و 834و810و... خازنهای باظرفیت 2700 رو 2670 و 2500و2634و2500و....خازنهای سری 1500رو1769و1384و1580و1440و...خازنهای 820 رو 810و800و860و825و...نشون میده خوب سوال بنده اینه که الان این ظرفیتهای متفاوت گیج کننده با چه مقدار ظرفیت بالا یا پایین رو میشه جایگرین کرد؟
:sadwalk:
تصویر چنتا از خازنها رو هم قرارمیدم



[electronium]

پاسخ : تفاوت ظرفیت خازن الکترولیت در یک نوع خاص تا چه حد مجاز است؟

عرض سلام و ادب خدمت اساتید و کابران گرامی
لطف میفرمایید وقتتون رو میزارید . بنده چنتا خازن نو گرفتم اما ... خازنهای 1000با ولتاز کاری مثل هم روی خازن سنج هر کدوم یه چیز متفاوت نشون میدن یکیشون ظرفیت 800 و دیگری 815 و 834و810و... خازنهای باظرفیت 2700 رو 2670 و 2500و2634و2500و....خازنهای سری 1500رو1769و1384و1580و1440و...خازنهای 820 رو 810و800و860و825و...نشون میده خوب سوال بنده اینه که الان این ظرفیتهای متفاوت گیج کننده با چه مقدار ظرفیت بالا یا پایین رو میشه جایگرین کرد؟
:sadwalk:

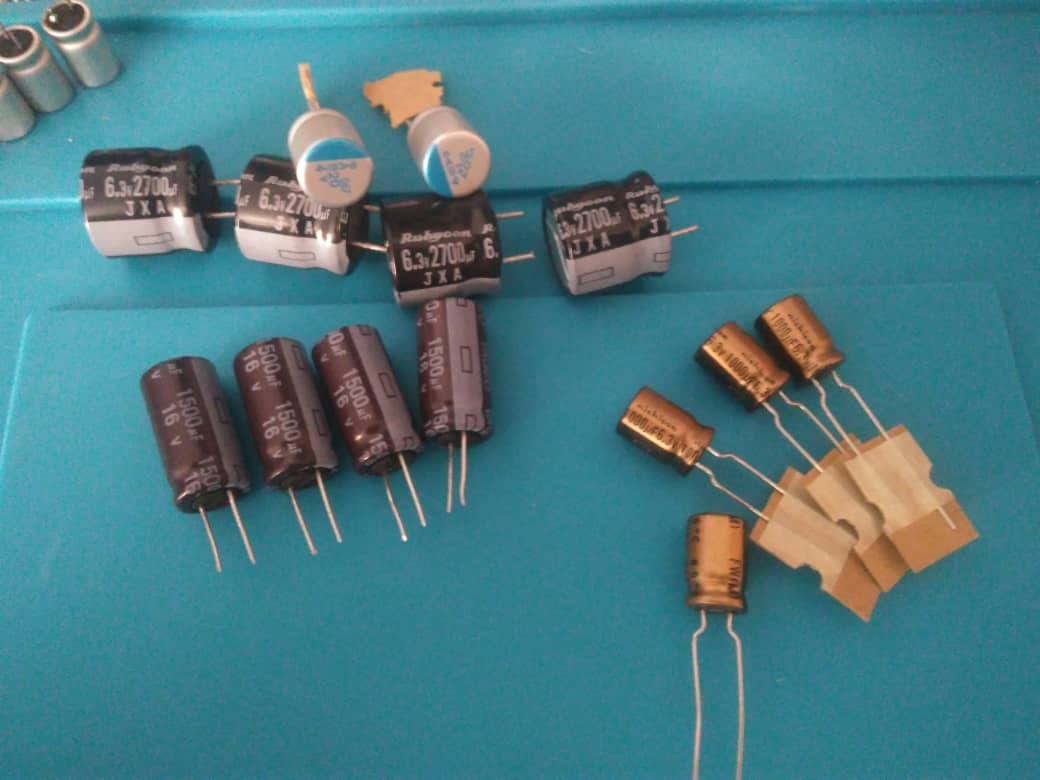

تصویر چنتا از خازنها رو هم قرارمیدم
مشاهده فایل‌پیوست 176774

خازن های مورد نظر رو با چه وسیله ای تست گرفتید؟



[abnuse1]

تستر قطعات مدل
T4



[electronium]

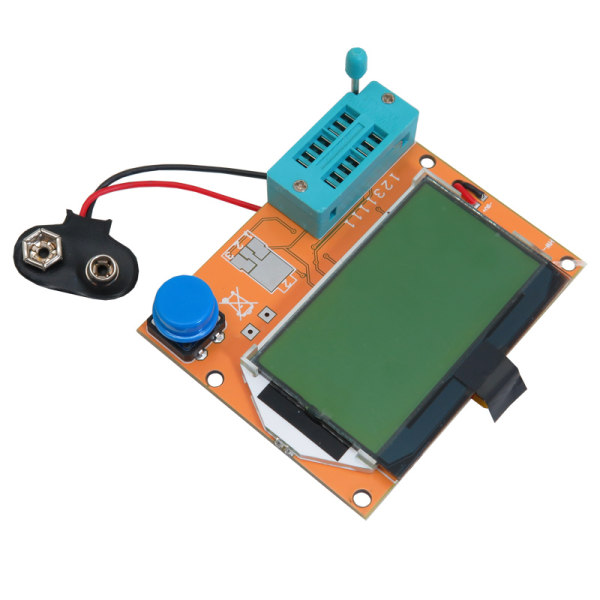

تستر قطعات مدل
T4مشاهده فایل‌پیوست 176794

این دستگاه کامل نیست ولی برای تست اجمالی خوبه .. ولی برای تست کامل باید ESR متر داشته باشید T4 LCR توانایی تست خازن در فرکانس های بالا رو ندارند



[عباس مهدی]

با سلام.
پاوربانک شیائومی که بردش خراب شد وگیرم نیومد.البته قسمت السیدی سالمه فقط قسمت شارژ یه ایسیش خراب شده که پیدا نکردم.رفتم یک ماژول فست شارژ بدون السیدی که بهش بخوره گرفتم بعد که زود شارژ و زود تخلیه میشد فهمیدم باطریها از نوع 4.2 ولتی هستن و نه 3.7 در نتیجه ماژول باطریها رو کامل شارژ نمیکنه که بشه ازش استفاده کرد. میخاستم بدونم راهی هست با تغییر در مدار ماژول پاوربانک اونو با این نوع باطری سازگار کرد؟ ماژول واسه باطریهای 4.2 پیدا نکردم. ممنون میشم کمک کنین.6عدد باطری میخوره.



[maziyar1363]

:32000000:سلام و روز بخیر و ارزوی سلامتی و شادی برای همه ی عزیزان
روی برد اجاق گاز به دو تا مقاومت اس ام دی با کد فنی 514 و 4223 برخوردم .مقاومت اول که باید 510 کیلو اهمی باشه که نیست و دومی که باید 422 کیلواهم باشه که بازم نیست .مشکلم اینجاست که مقاومت 4223 رو که گوگل میکنم کدش رو ...هیچ تصویر و قطعه ای با این کد رو گوگل پیدا نمیکنه .ایا این قطعه ممکنه مقاومت نباشه که احتمالش رو خودم 1 هزارم درصد میدونم یا اینکه این 1 هزارم درصد درسته و من اطلاعاتم بروز نیست عزیزانی که تو تعمیرات بردهای اس ام دی پیشکسوت هستند لطفا راهنمایی بدین .واینکه مشکل مقاومت ها افزایش اهم هست که میتونم با مقاومت کربنی مشکل رو حل کنم ولی الان فقط بخاطر 4223 هست که به شک افتادم ایا واقعا مقاومت با این کد 422 کیلو اهم هست یا من اشتباه کد رو میخونم .
قطعات مشخص شده روی برد .
https://s4.uupload.ir/files/img_20210922_093804_lcf2.jpg
عذر میخوام که طولانی شد و اینکه بسیار سپاسگذارم :icon26:



[masuodd55]

درود؛ دو قطعه‌ای که مطرح فرمودید قطعا مقاومت است: مقدار مقاومت‌ها هم درست است 4223(422 کیلو یا 422000 اهم) و مقاومت 514(510 کیلو یا 510000 اهم)
