درخواست: شماره قطعات Q4 وQ9 و Q11 در پاور گرین GP580B

[electronium]

سلام مهندس روی یه برد مشابه که یکی از دوستام داشتن نگاخ کردم q4 و q11 رو نوشته 2a و نمیدونم دقیق جلوش sهست یا 2 به صورت عمودی نوشته شده در ادامش نمیدونم 2a2 هست 2as هست و یا 2a سرچ کردم توی نت 2a وجود داره و اون دوتا حدس دیگم چیزی پیدا نکردم راجبشون
و q9 هم 1am هست
اگر راهنمایی کنید ممنون میشم

با بررسی مدار و دیتاشیت شرایط برد و قطعه شما به شرح زیر می باشد
[hide]

2A code= ترانزیستور (PNP)
40 ولت 200 میلی آمپر
____________________________
1AM code = ترانزیستور(NPN)
60 ولت 200 میلی آمپر
​

[/hide]



[bahman.gol]

سلام دوستان عزیز
شماره قطعات Q9,q11,q4 رو می خواستم پاوری اومده برای تعمیر که این ترانزیستور ها روشون نیست و شمارشون رو نمیدونم متاسفانه

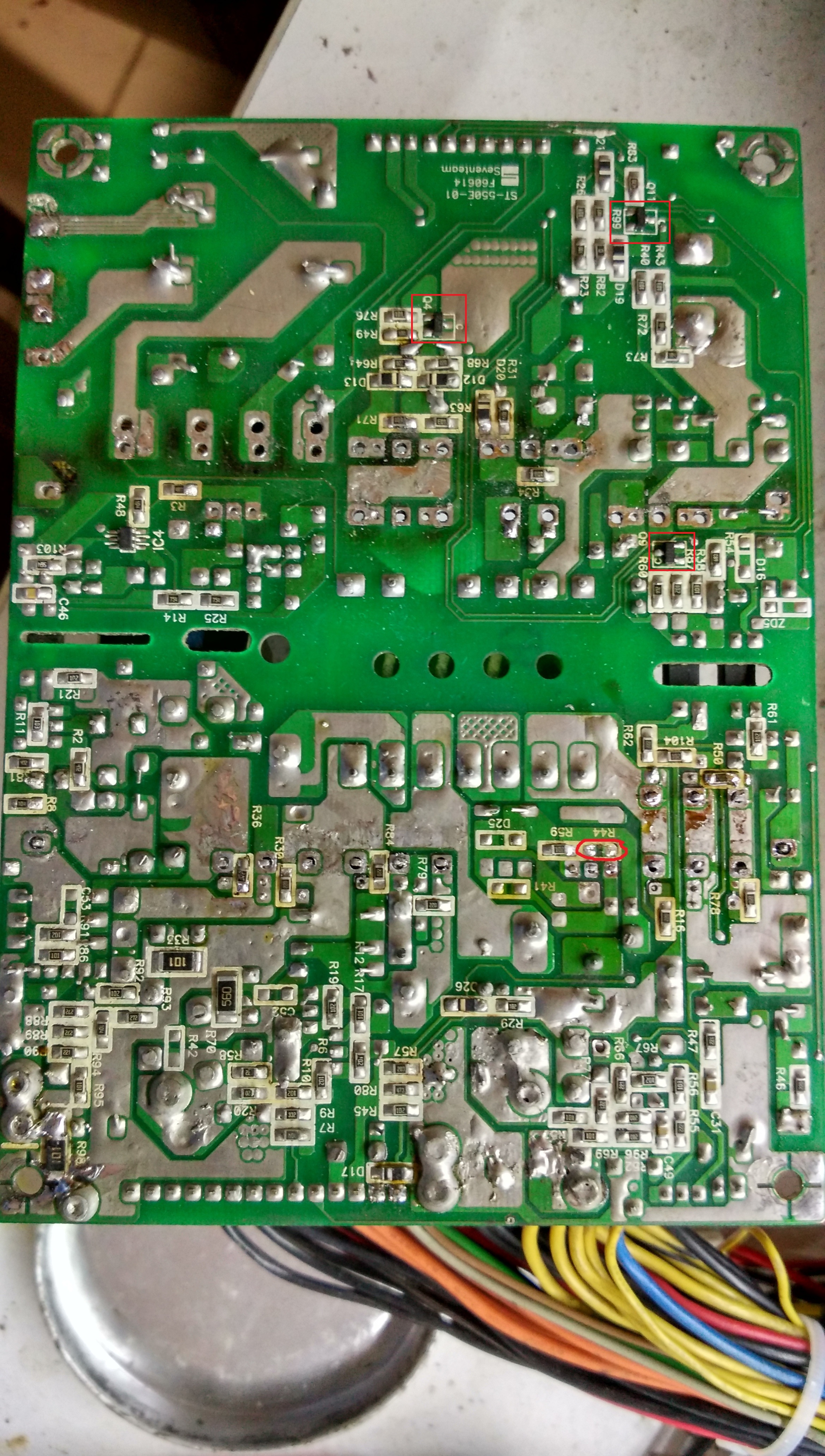

این تصویر روی هم از توی انحمن پیدا کردم که شماره ها پیدا نبود دورشون خط کشیدم که شما راهنمایی کنید.
مشاهده فایل‌پیوست 175168

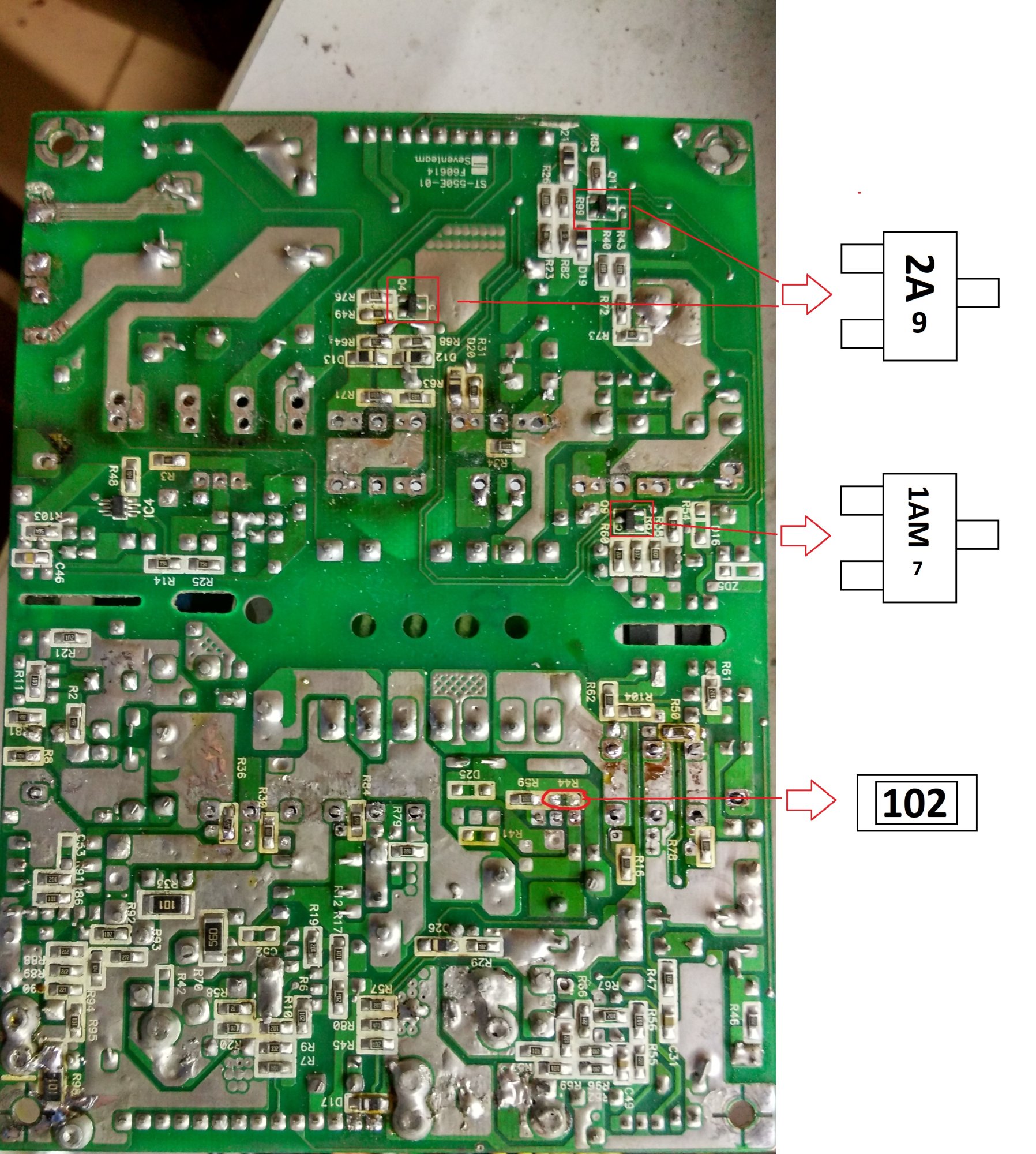

با اینکه زمان زیادی میگذرد ولی شماره را میزارم شاید بعدا ب درد کسی خورد



[bahman.gol]

زمان زیادی میگذرد ولی شاید بدرد کسی خورد



[bahman.gol]

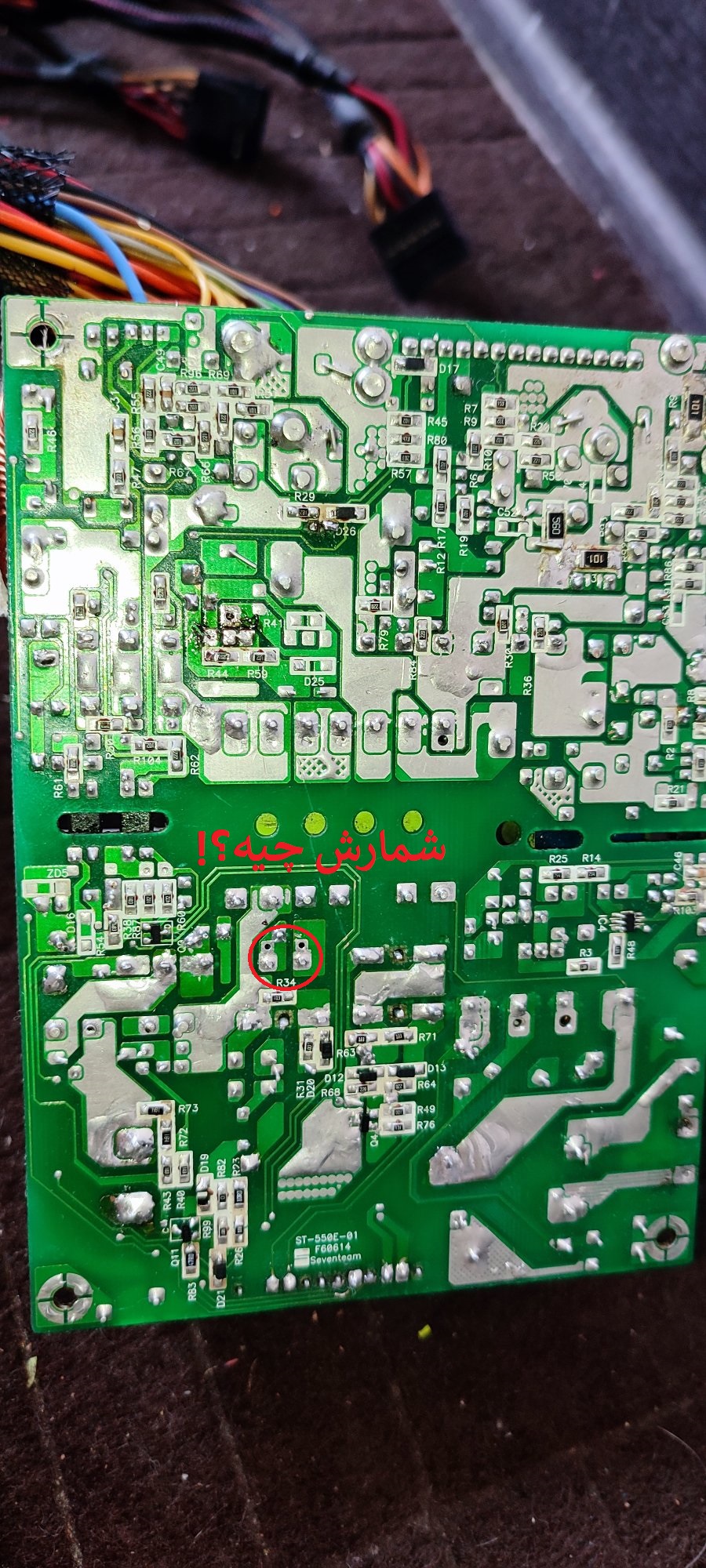

پاور خودمم یک عدد دیودش گم شده و ب علت کم بودن اون اقدام ب تعمیر نکردم کسی شمارشو میدونه اعلام کنه ممنون
این عکس مشخص کردم کدوم دیود هست
