با درود
استاد غزال امروز یک مولتیمترعقربه ای کوچک به قیمت بسیار پایینی پیدا کردم
البته خاموش و خراب گرفتم امیدوارم قابل تعمیر باشد
باطری اون شدیدا سولفات کرده بود و یکی از مقاومتها نیز ضاهرا آسیب دیده میباشد
بعد از متصل نمودن باطری تست نمودم
بخش ac و dc سلامت میباشد و حتی بدون باطری هم کار میکنه

اینکه بخشهای دیگه ای هم باید کار کند یا خیر نمیدونم
فقط ac dc اون کار میکنه

مقاومت آسیب دیده هم سه رنگش نمایان میباشد
قرمز سبز ....... قرمز
اهم مقاومت روی مدار 22 اهم میباشد



[habbib]

سلام
3 ماه گذشت و نتیجه ای حاصل نشد و نمیدونیم تا کی باید تو خماری بمانیم

جناب nishgon64 دوست بزرگوار
همانطور که استاد غزال گرامی در پستهای اخیر نوید دادند در تیرماه ‌تمامی شرایط کلاس رو نهایی میکنند



[غزال]

با درود
استاد غزال امروز یک مولتیمترعقربه ای کوچک به قیمت بسیار پایینی پیدا کردم
البته خاموش و خراب گرفتم امیدوارم قابل تعمیر باشد
باطری اون شدیدا سولفات کرده بود و یکی از مقاومتها نیز ضاهرا آسیب دیده میباشد
بعد از متصل نمودن باطری تست نمودم
بخش ac و dc سلامت میباشد و حتی بدون باطری هم کار میکنه

اینکه بخشهای دیگه ای هم باید کار کند یا خیر نمیدونم
فقط ac dc اون کار میکنه

مقاومت آسیب دیده هم سه رنگش نمایان میباشد
قرمز سبز ....... قرمز
اهم مقاومت روی مدار 22 اهم میباشد

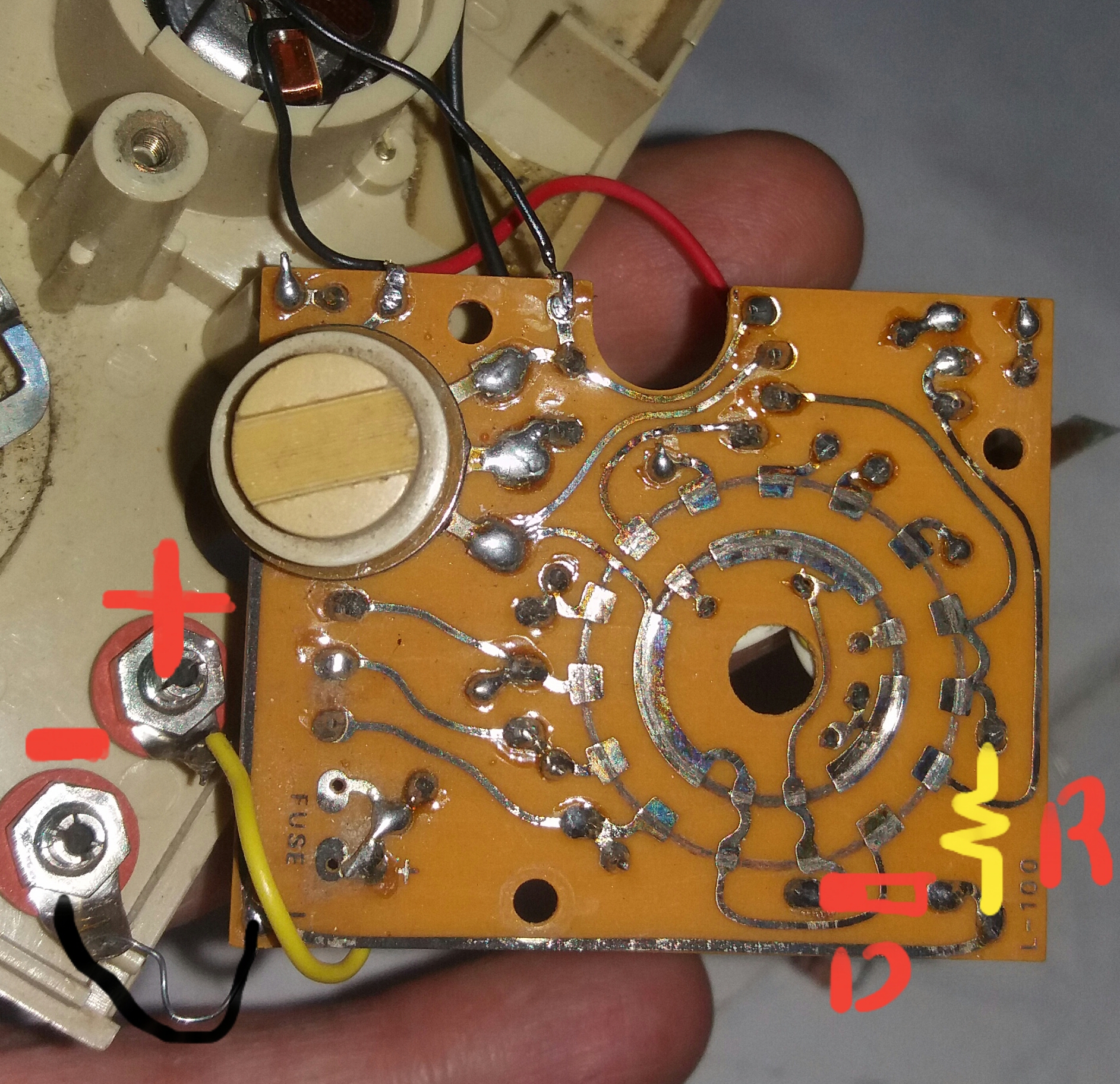

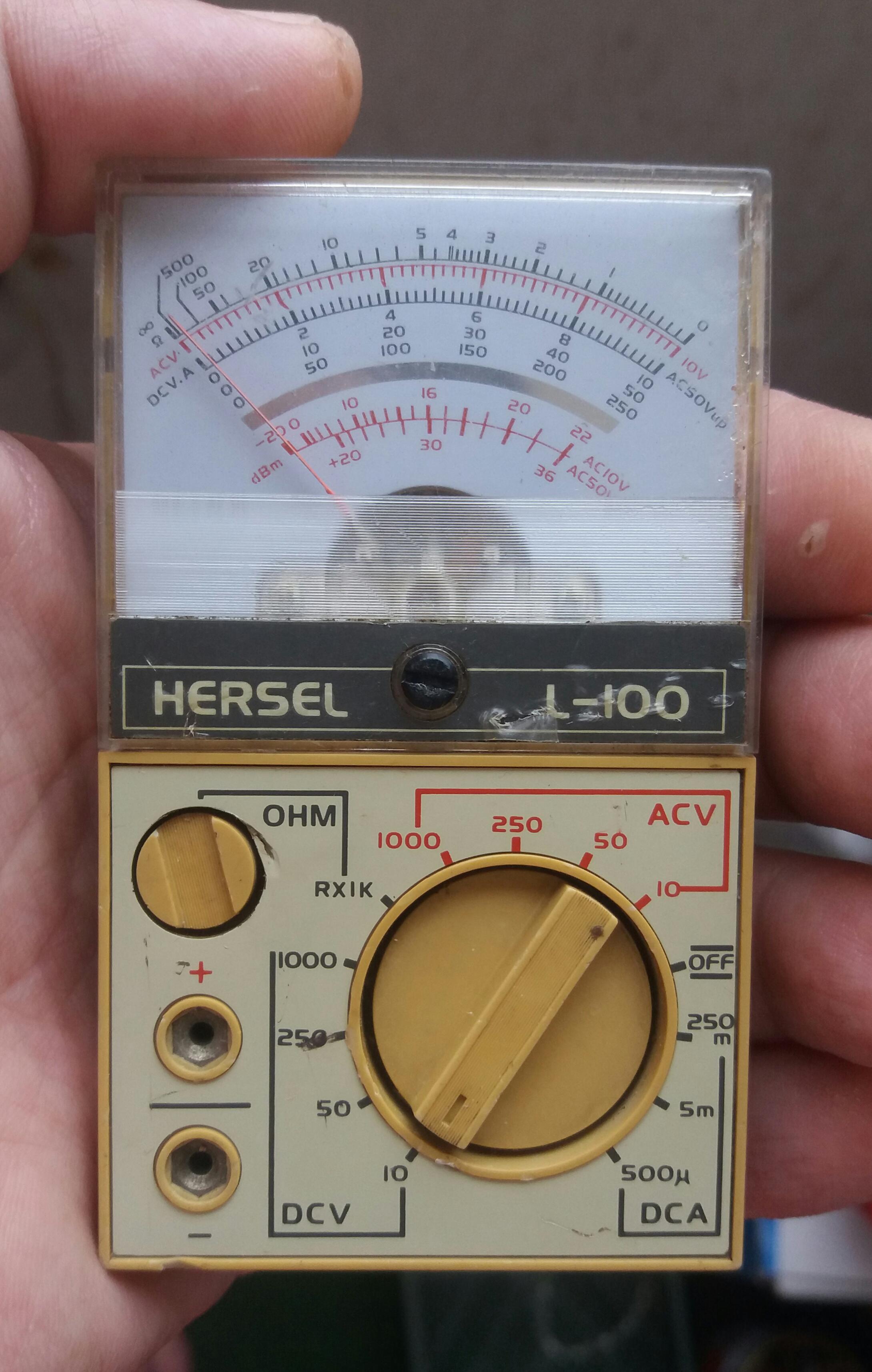

مشاهده فایل‌پیوست 167115

مشاهده فایل‌پیوست 167116

درود

مولتیمترهای آنالوگ ساده فقط برای اندازه گیری مقدار مقاومت نیاز به باطری داره که مولتیمتر شما فقط یک حالت R×1k داره
باطری را نصب کن و در حالت اندازه گیری اهم ، با یک مقاومت ۱۰ کیلو تست کن

بالاترین کمان مدرج مربوط به اندازه گیری مقاومت هست و برای نمایش ۱۰ کیلو ، عقربه باید روی ۱۰ قرار بگیره و با احتمال زیاد سالمه و اگه خراب باشه هم فورا درست میشه .
کافیه مثلا مقاومت ۱۰ کیلو را روی پروب ها متصل کنی و مقاومت های مختلف بجای مقاومتی که صدمه دیده تست کنی تا عقربه تقریبا روی ۱۰ بایسته .

سپاس



[habbib]

درود

مولتیمترهای آنالوگ ساده فقط برای اندازه گیری مقدار مقاومت نیاز به باطری داره که مولتیمتر شما فقط یک حالت R×1k داره
باطری را نصب کن و در حالت اندازه گیری اهم ، با یک مقاومت ۱۰ کیلو تست کن

بالاترین کمان مدرج مربوط به اندازه گیری مقاومت هست و برای نمایش ۱۰ کیلو ، عقربه باید روی ۱۰ قرار بگیره و با احتمال زیاد سالمه و اگه خراب باشه هم فورا درست میشه .
کافیه مثلا مقاومت ۱۰ کیلو را روی پروب ها متصل کنی و مقاومت های مختلف بجای مقاومتی که صدمه دیده تست کنی تا عقربه تقریبا روی ۱۰ بایسته .

سپاس

باطری رو متصل نمودم
کاملا سالم میباشد
مقاومت ۱۰ کیلو رو صحیح نشون میده
تصویر مدار چاپی و مقاومتی که آسیب دیده بود


این هم تصویر عقربه که نشانگر ۱۰ کیلو اهم میباشد







استاد آیا این هم بدرد کار میخورد یا اینکه این دیگه خیلی ساده هست ؟
و اینکه به این بیزر هم میشه اضافه کرد ؟

با تشکر



[غزال]

باطری رو متصل نمودم
کاملا سالم میباشد
مقاومت ۱۰ کیلو رو صحیح نشون میده

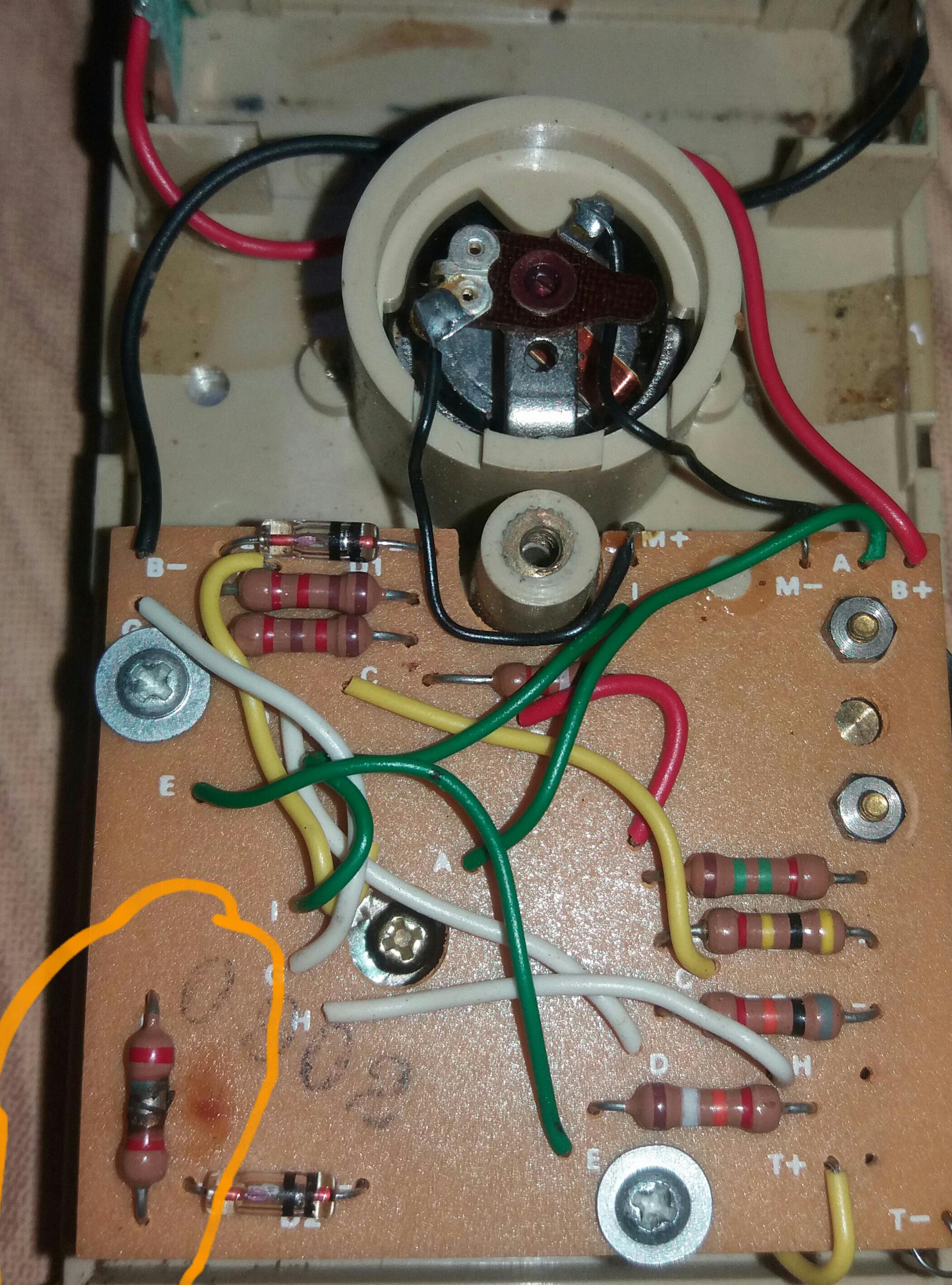

تصویر مدار چاپی و مقاومتی که آسیب دیده بود
مشاهده فایل‌پیوست 167117

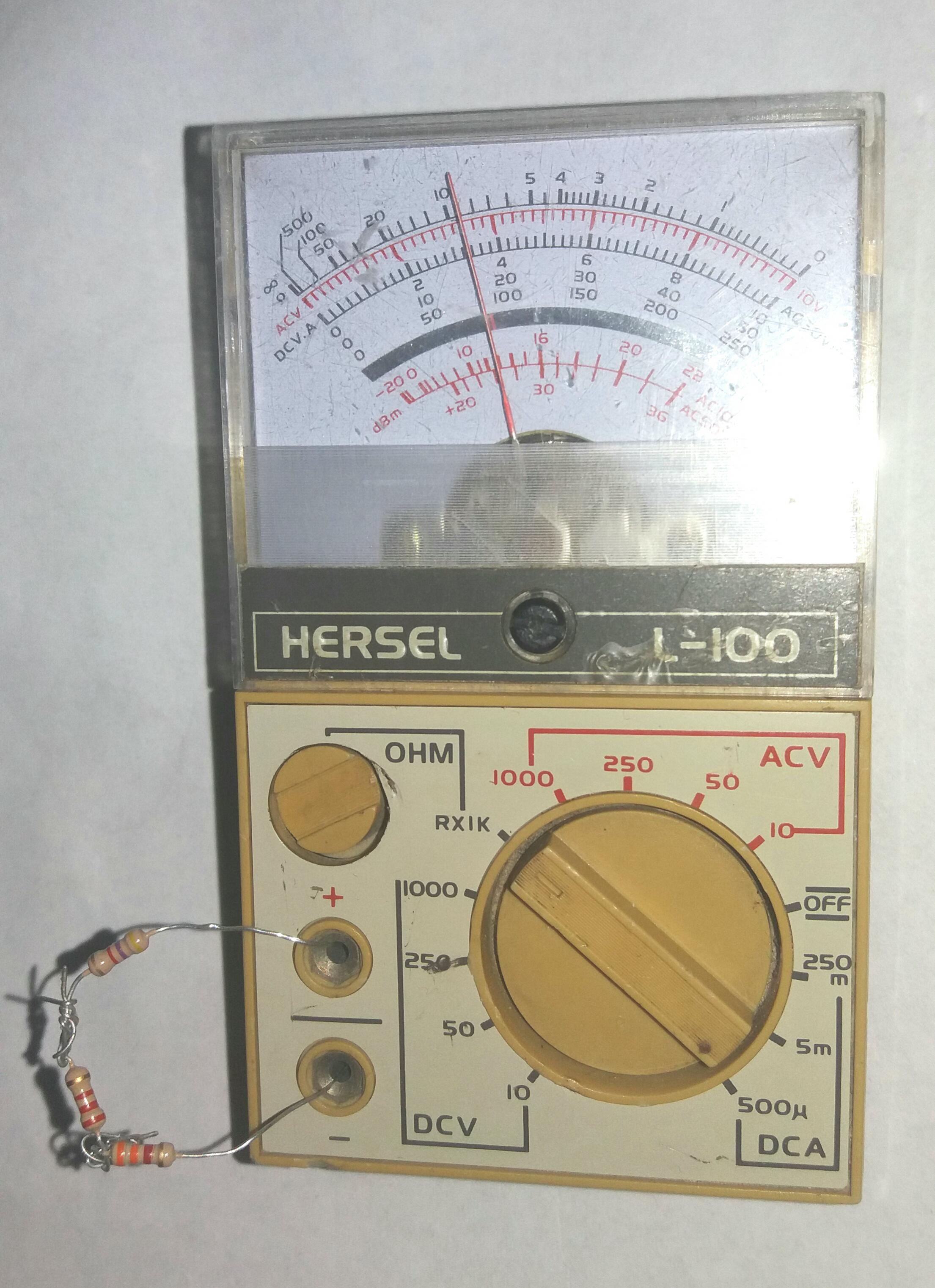

این هم تصویر عقربه که نشانگر ۱۰ کیلو اهم میباشد

مشاهده فایل‌پیوست 167118


مشاهده فایل‌پیوست 167117


استاد آیا این هم بدرد کار میخورد یا اینکه این دیگه خیلی ساده هست ؟
و اینکه به این بیزر هم میشه اضافه کرد ؟

با تشکر

درود

همین مولتیمتر خوبه اما اگه ضربدر یک هم میداشت بهتر و کاملتر بود.
بیزر در مولتیمتر به درد نمیخوره و کاربردی نداره چون تفاوتی بین یک محدوده از مقاومت ها قائل نمیشه یعنی با یک اهم همان صدایی داره که با ۲ یا ۵ اهم داره.
ضمنا همانطور که قبلا گفتم ، قراره در تیر ماه شرایط نهایی جهت ثبت نام اعلام بشه و ثبت نام ها انجام بشه

سپاس



[MOHSEN&A]

قراره در تیر ماه شرایط نهایی جهت ثبت نام اعلام بشه

:icon26::50000000:



[aligreenberg]

درود

مولتیمترهای آنالوگ ساده فقط برای اندازه گیری مقدار مقاومت نیاز به باطری داره که مولتیمتر شما فقط یک حالت R×1k داره
باطری را نصب کن و در حالت اندازه گیری اهم ، با یک مقاومت ۱۰ کیلو تست کن

بالاترین کمان مدرج مربوط به اندازه گیری مقاومت هست و برای نمایش ۱۰ کیلو ، عقربه باید روی ۱۰ قرار بگیره و با احتمال زیاد سالمه و اگه خراب باشه هم فورا درست میشه .
کافیه مثلا مقاومت ۱۰ کیلو را روی پروب ها متصل کنی و مقاومت های مختلف بجای مقاومتی که صدمه دیده تست کنی تا عقربه تقریبا روی ۱۰ بایسته .

سپاس

عرض سلام و ارادت خدمت استاد غزال
سوالی از حضورتون داشتم ولی متاسفانه ارسال پیام مقدور نیست. آیا امکان تماس هست؟
با سپاس



[غزال]

عرض سلام و ارادت خدمت استاد غزال
سوالی از حضورتون داشتم ولی متاسفانه ارسال پیام مقدور نیست. آیا امکان تماس هست؟
با سپاس

درود

پیام خصوصی من مسدوده ، خصوصا در شرایط حاضر که پیام های خصوصی موجب تاخیر در امور آموزش میشه امیدوارم عذرخواهی من بپذیرید.

سپاس



[aghyool2]

با سلام
بنده اسماعیلی هستم مهندس نفت هستم ولی به مباحث الکترونیک بسیار علاقه مندم
بنده امروز این سایت رو کشف کردم و از صبح فقط دارم پستهای استاد غزال رو مطالعه میکنم
دوست داشتم در کلاس های استاد شرکنم و از این گنجینه گران بها بهره ای ببرم.
آیا هنوز هم فرصت شرکت در کلاس وجود داره؟ و اینکه کلاس ها در چه سطحی میباشند؟
با تشکر



[nekooee]

سلام
دوست عزیز هنوز ثبت نام اصلی صورت نگرفته و فعلا افرادی که متمایل هستند گفتیم اسامیشون رو ارسال کنند تا بسته به تعداد ثبت نامی ها روی محتوا آقای کمالی کار کنند. می تونید نامتون رو ارسال کنید. آماده که بشه محتوا به شما اطلاع داده میشه.
