آموزشی: سوال های ساده و پر محتوا

[غزال]

استاد وقتی مقاومت سیم صفر اهم باشه دیگه نمیشه از طریق رابطه v=RI مقدار جریان رو پیدا کرد چون ولتاژ تقسیم بر صفر میشه و تعریف نشده است و مجبوریم از قوانین دیگه مثل گیرشهف کمک بگیریم پس به وضعیت مدار نگاه میکنیم.
طبق همین قانون کل مسیر سیم یه گره حساب میشه و به چشم یه نقطه باید بهش نگاه کرد


درود

قبل از تعیین تکلیف جریان ، جمع جبری جریان ها قابل استفاده نیست
هرچند با پذیرش قبلی برخی از روابط قادر به بررسی یک مسیر هستیم و دراینصورت پاسخ شما کامله اما قصد دارم با استفاده از اطلاعات عامیانه به قانون و رابطه کلی برسیم که پاسخگوی شرایط و لذا میزان جریان هر مقاومتی از جمله مقاومت صفر اهم هست
دراینصورت میتونیم صفر اهم را هم مشمول اون قانون کنیم و نتیجه قطعی بگیریم
ولی اینکه تساوی ولتاژ پایه ها گویای جریان صفر آمپره در مقاومت صفر اهم کار نمیکنه
لذا در عین حال که پاسخ شما با پذیرش استثناء برای صفر اهم و پذیرش روابطی که فرمودی درسته معذالک راه حل مطمئن تر و ساده تری داره که در کلیه پدیده های طبیعی صادق هست.

سپاس



[Kalhorr]

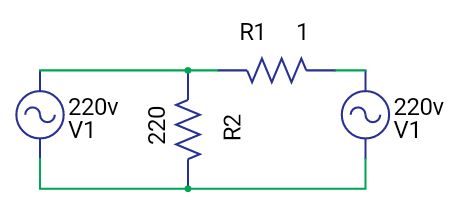

استاد جریانی که از منبع سمت چپ کشیده میشود 221A هست
جریانی که از منبع سمت راست کشیده میشود تقریبا 1A هستش
جریانی هم که از مقاومت R2 عبور میکنه تقریبا 2A هستش



[مجید89]

استاد جریانی که از منبع سمت چپ کشیده میشود 221A هست
جریانی که از منبع سمت راست کشیده میشود تقریبا 1A هستش
جریانی هم که از مقاومت R2 عبور میکنه تقریبا 2A هستش

سلام
میشه لطفاً توضیح بدین این نتایج رو چطور بدست آوردین؟



[غزال]

استاد جریانی که از منبع سمت چپ کشیده میشود 221A هست
جریانی که از منبع سمت راست کشیده میشود تقریبا 1A هستش
جریانی هم که از مقاومت R2 عبور میکنه تقریبا 2A هستش

درود

احتمالا تصور کردی دو منبع دارای اختلاف فاز هستند
اما اسامی دو منبع گویاست که هر دو منبع انشعابی از یک منبع هستند و لذا اتصال مستقیم آنها به یکدیگر هم اشکالی نداره و جریانی تولید نمیکنه
تصور کن دو انشعاب از یک پریز گرفتی که در اینصورت درسته در دو محل دارای منبع ولتاژ هستی اما اگه فازها را بیکدیگر و نول ها را بیکدیگر متصل کنی اتفاقی نمیافته و جریانی جاری نمیشه چون هر دو پریز در تصویر دو انشعاب از یک فاز برق شهر هستند

مسئله به این پیچیدگی که تصور کردی نیست و بسیار ساده است و با پدیده های ساده طبیعی هم قابل مقایسه است.

سپاس



[Kalhorr]

درود

سوال 2

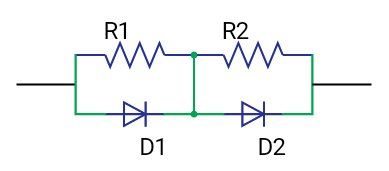

مطابق تصویر زیر ، برای سری کردن دو یا چند دیود در اغلب موارد ناگزیر به موازی کردن مقاومت با هر دیود هستیم چرا و چه موقع ؟

سپاس
مشاهده فایل‌پیوست 159988

استاد به این خاطر که افت ولتاژ دو سر دیود ها با هم برابر باشه؟



[Kalhorr]

درود

احتمالا تصور کردی دو منبع دارای اختلاف فاز هستند
اما اسامی دو منبع گویاست که هر دو منبع انشعابی از یک منبع هستند و لذا اتصال مستقیم آنها به یکدیگر هم اشکالی نداره و جریانی تولید نمیکنه
تصور کن دو انشعاب از یک پریز گرفتی که در اینصورت درسته در دو محل دارای منبع ولتاژ هستی اما اگه فازها را بیکدیگر و نول ها را بیکدیگر متصل کنی اتفاقی نمیافته و جریانی جاری نمیشه چون هر دو پریز در تصویر دو انشعاب از یک فاز برق شهر هستند

مسئله به این پیچیدگی که تصور کردی نیست و بسیار ساده است و با پدیده های ساده طبیعی هم قابل مقایسه است.

سپاس

بله استاد من اشتباه حدس زدم الان دقت کردم دیدم هر دو V1 هستند
خوب استاد اگر یکی باشند میشه یک منبع که فقط با مقاومت 220 اهمی موازیه و 1 آمپر جریان عبور میکنه



[غزال]

استاد به این خاطر که افت ولتاژ دو سر دیود ها با هم برابر باشه؟

درود
توضیح کاملتر میخواد
منظور از افت ولتاژ چیه؟

سپاس



[غزال]

بله استاد من اشتباه حدس زدم الان دقت کردم دیدم هر دو V1 هستند
خوب استاد اگر یکی باشند میشه یک منبع که فقط با مقاومت 220 اهمی موازیه و 1 آمپر جریان عبور میکنه

درود

دلیل؟

سپاس



[مجید89]

درود

سوال 2

مطابق تصویر زیر ، برای سری کردن دو یا چند دیود در اغلب موارد ناگزیر به موازی کردن مقاومت با هر دیود هستیم چرا و چه موقع ؟

سپاس
مشاهده فایل‌پیوست 159988

استاد علی الظاهر این موضوع شبیه اون چیزیه که در مسئله یکسوسازی مطرح شد که برای حفظ تعادل جریانهای عبوری از دیود های موازی با هر کدومشون مقاومت سری میکنن.  اینجا هم احتمالاً داستان شبیه همونه اما جزئیاتش چجوریه فکر میکنم به شرایطی که از این ترکیب استفاده میشه بستگی داره.
اگه ممکنه در مورد جاهایی که از این ترکیب استفاده میشه یکم توضیح بدین یا راهنمایی بفرمایین



[مجید89]

درود

سوال 2

مطابق تصویر زیر ، برای سری کردن دو یا چند دیود در اغلب موارد ناگزیر به موازی کردن مقاومت با هر دیود هستیم چرا و چه موقع ؟

سپاس
مشاهده فایل‌پیوست 159988

استاد علی الظاهر این موضوع شبیه اون چیزیه که در مسئله یکسوسازی مطرح شد که برای حفظ تعادل جریانهای عبوری از دیود های موازی با هر کدومشون مقاومت سری میکنن.  اینجا هم احتمالاً داستان شبیه همونه اما جزئیاتش چجوریه فکر میکنم به شرایطی که از این ترکیب استفاده میشه بستگی داره.
اگه ممکنه در مورد جاهایی که از این ترکیب استفاده میشه یکم توضیح بدین یا راهنمایی بفرمایین
