مشکل: روشن نشدن لپ تاپ asus x54h

[مسعود نصوحی]

درود بر شما
این آی سی pwm هستش.
دو حالت وجود داره که داغ میکنه، اول اینکه خود آی سی سوخته و یا اینکه یه قطعه در خروجی اون سوخته و باعث کشید جریان زیاد از آی سی میشه.
به هر حال باید روی این آی سی ولتاژ داشته باشی



[akbarof]

سلام دوست عزیز منم همین مشکل و دارم ولی این ای سی رو نتونستم پیدا کنم ؟میشه از جایی گیر اورد؟

سلام یک ساعتی هست دنبالشم.حتما بهت خبر میدم



[mohssen]

استاد نصوحی
امکان داره از روی دیتاشیت خروجی های ای سی رو پیدا کنن و قطع کنن ببینن ولتاژ ازاد میشه یا نه؟



[مسعود نصوحی]

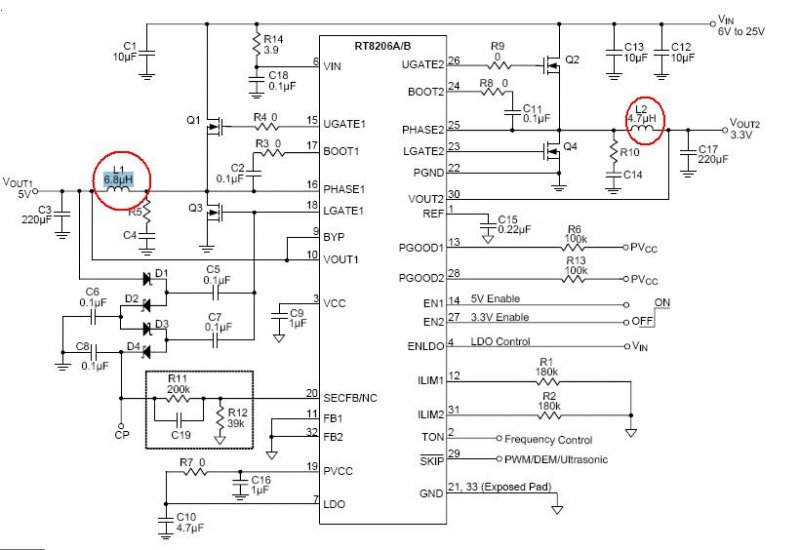

با حذف این سلف ها خروجی جدا میشه. اما قبلش باید فت ها رو تست کنی.
چون هیتسینک اثر داغی داره این احتمال هم میدم که چیپ سوخته باشه.با تست خازن های اطراف چیپ میتونی متوجه بشی



[akbarof]

سلام یک ساعتی هست دنبالشم.حتما بهت خبر میدم

بله تو دیتاشیت نوشته که فیکش کننده pwm هست حالا چکار میشه کرد به نطرتون؟.یک جا زنگ زدم گفت این ترانزیستور هست



[akbarof]

با حذف این سلف ها خروجی جدا میشه. اما قبلش باید فت ها رو تست کنی.
چون هیتسینک اثر داغی داره این احتمال هم میدم که چیپ سوخته باشه.با تست خازن های اطراف چیپ میتونی متوجه بشی

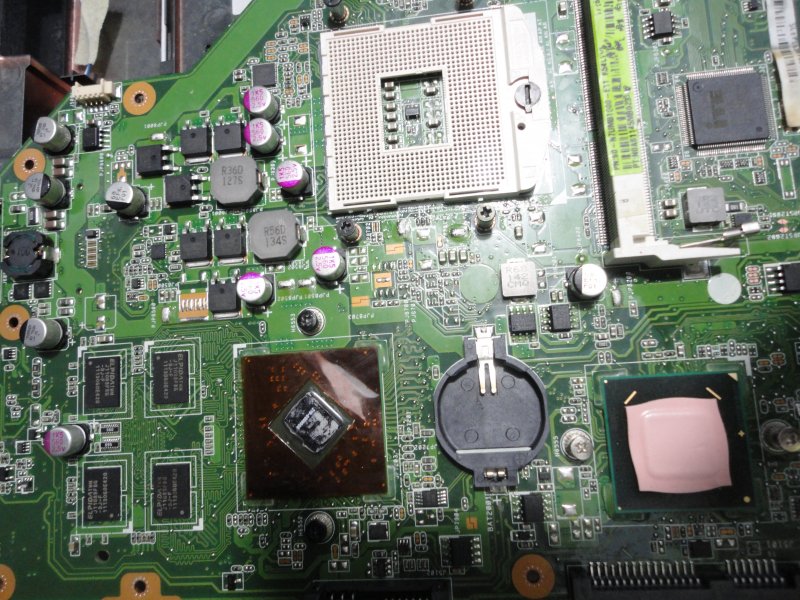

روی آی سی فقط 19 ولت دارم

در اطراف آی سی هیچ سلف مشاهده نمیکنم ولی اگه این آی سی pwmباشه حتما منظورتون سلف های Pwm هست
2-در اطراف چیپ هیچ خازنی واسه تست مشاهده نمیکنم.

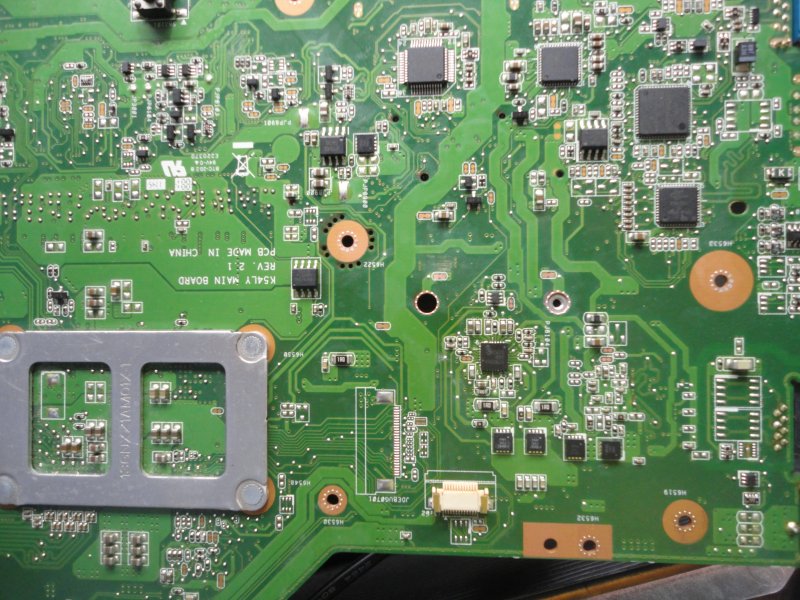

این هم پشت برد



[مسعود نصوحی]

درود بر شما
اینکه اطرافش پر از خازن هستش!
سلف اس ام دی هم داره
در ضمن امکان داره بعضی از قطعاتش اون طرف بورد باشه.
