مشکل: روشن نشدن لپ تاپ asus x54h

[akbarof]

درود به اساتید عزیز

یک لپ تاپ asus x54h واسه تعمیر آوردن پیشم

طوری که صاحب دستگاه میگه قبلا یک جا برده واسه تعمیر که بهش گفتن مادر بردش سوخته که به نظر حقیر اینطور نیست.

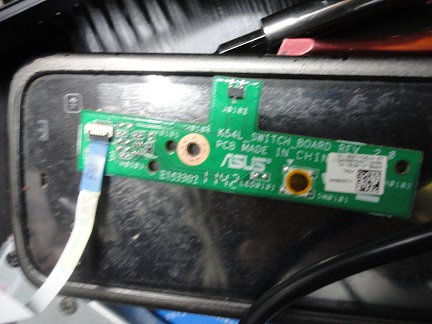

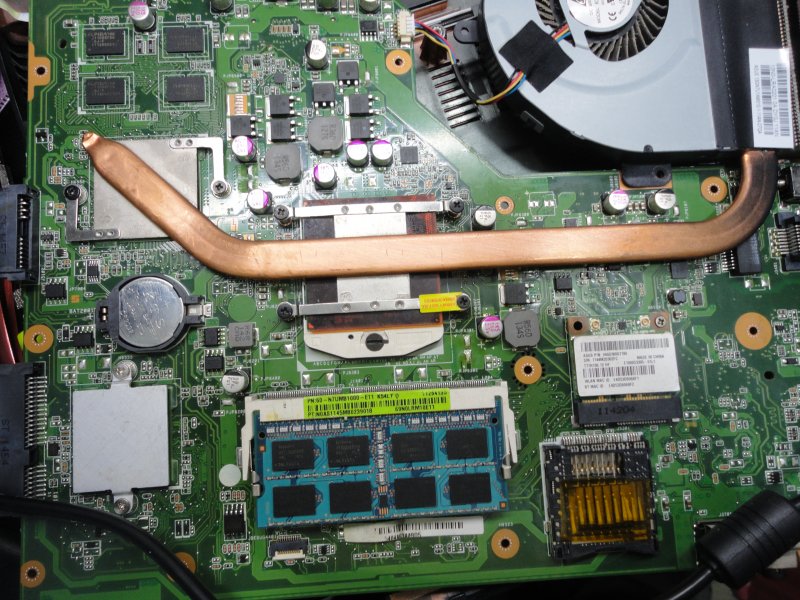

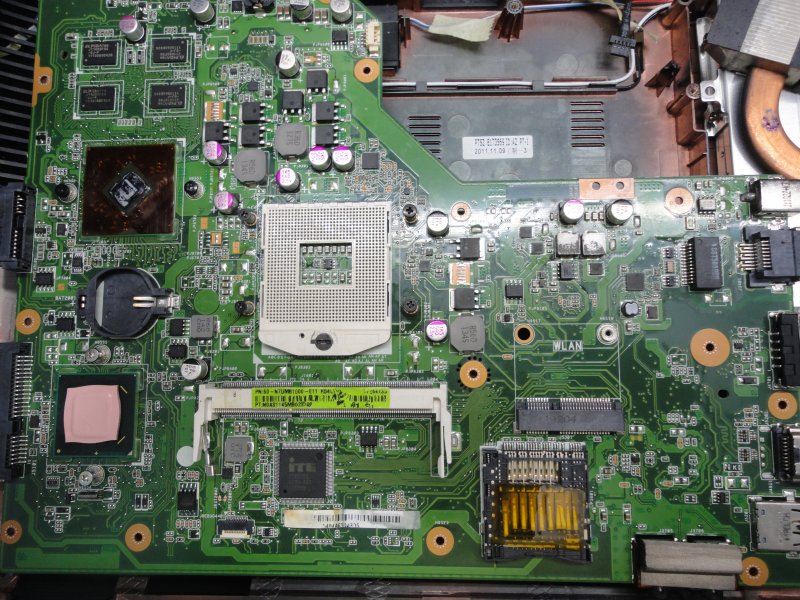

این عکس برد

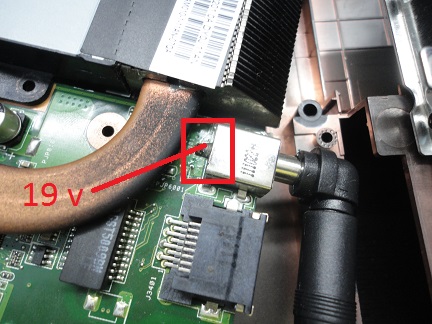

دستگاه اصلا سوییچ نمیشه در کل دستگاه فقط یک ولتاژ موجود میباشد در پشت چک آداپتور 19 ولت داریم






به نظر حقیر ایراد از این برد سوییچ است




اساتید راهنمایی بفرمایند.با تشکر



[مسعود نصوحی]

درود
مسیر 19ولت رو از پشت سوکت دنبال کنید.روی آی سی pwm باید 19 ولت رو داشته باشید.
برروی برد باید ولتاژ 5 و 3.3 موجود باشه



[akbarof]

درود
مسیر 19ولت رو از پشت سوکت دنبال کنید.روی آی سی pwm باید 19 ولت رو داشته باشید.
برروی برد باید ولتاژ 5 و 3.3 موجود باشه

با تشکر
در هیچ کچای برد 5 و 3.3 ولت ندارم

قت های pwm ؛19 ولت را دارند




در این آی سی هم فقط 19 ولت رو دارم.نمیدونم آی سی pwm هست یا نه



[akbarof]

منتظر راهنمایی اساتید محترم هستم



[مسعود نصوحی]

درود بر شما
یه عکس واضح از برد قرار بده تا آی سی pwm رو مشخص کنم.
اطراف IO هم باید 5 و 3.3 رو داشته باشی.



[akbarof]

درود بر شما
یه عکس واضح از برد قرار بده تا آی سی pwm رو مشخص کنم.
اطراف IO هم باید 5 و 3.3 رو داشته باشی.

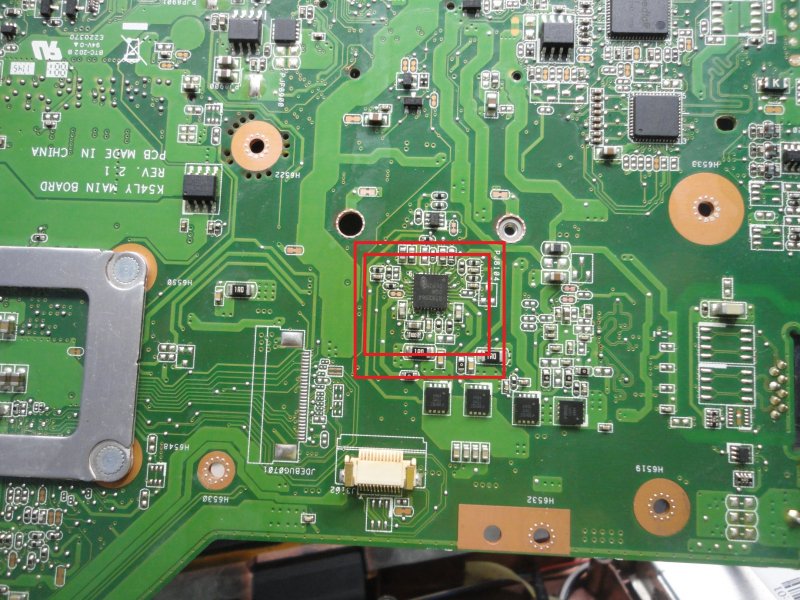

با تشکر از آقای نصوحی اینم عکس واضح.با دوربین گرفتم.باید save کنید بعد زوم کنید تا متوجه بشید چه کیفیتی داره




من اصلا 5 و 3.3 هیچ کجای برد ندارم.روی IO بیشتری ولتاژی که میده 1.2 هست



[akbarof]

از بقیه اساتید هم خواهش میکنم راهنمایی کنند

کار های که انجام دادم نزدیک به 1 ساعت کامل جستجوی اینترنتی به دنبال دیاگرام اما بی نتیجه

شسشوی برد با تینر10000.فشار دادن پل ها با دست.شتشو cpuبا تینر1000.



[akbarof]

یک نکته دیگه

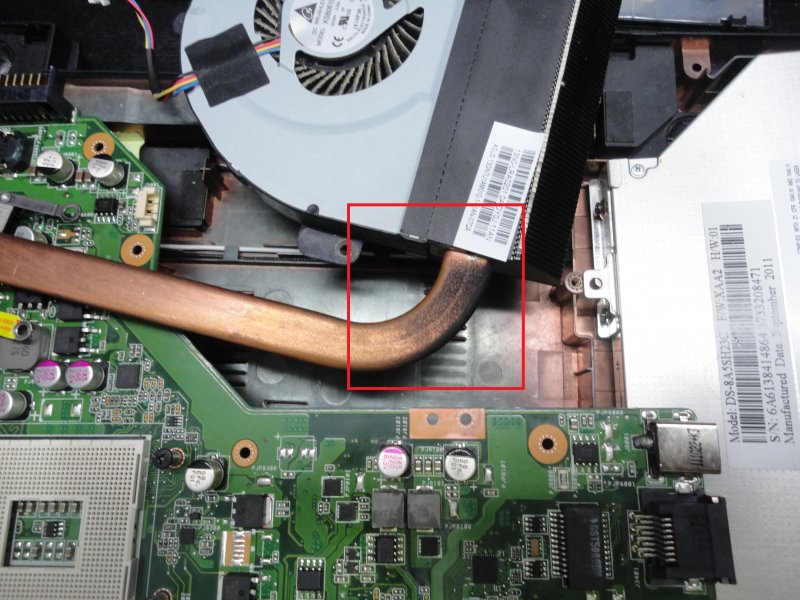

این عکس هیتسینک هستش که به نظر میاد در اثر حرارت اینطور شده باشه



[akbarof]

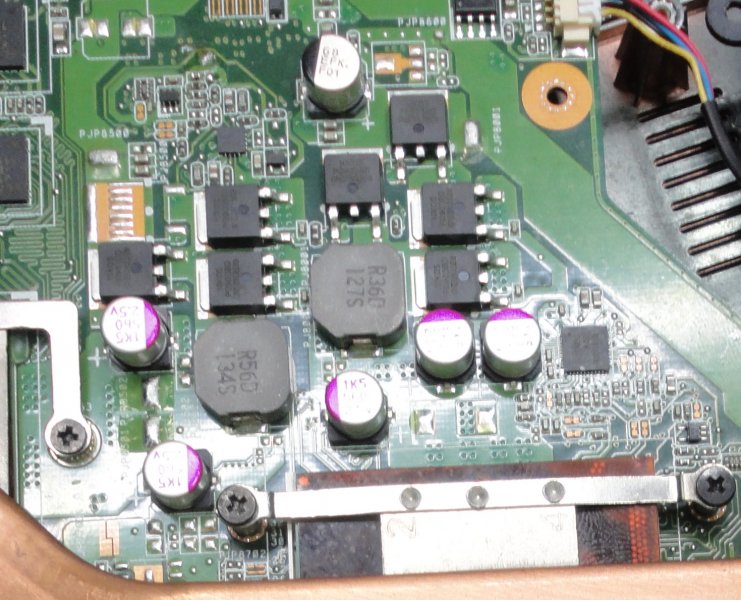

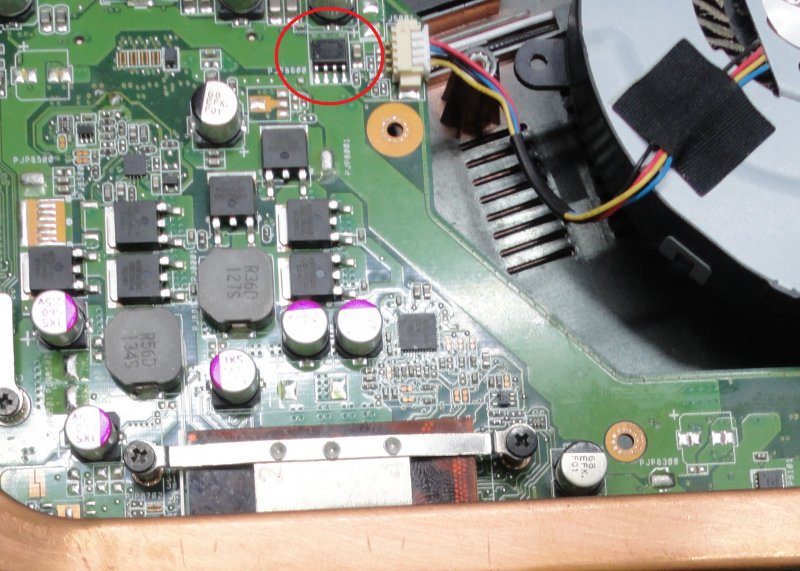

فک کنم مشکل پیدا شد.یک ای سی کوچیک پشت برد هست که بعد از 2 ثانیه دست آدم رو به شدت میسوزونه





مشخصات قطعه
rt8206a
GQW
dlm2

این هم دیتا شیتش هست ظاهرا اما DETA CODEقطعه با مال من فرق میکنه آیا مشابه هستن



[microdigital]

سلام دوست عزیز منم همین مشکل و دارم ولی این ای سی رو نتونستم پیدا کنم ؟میشه از جایی گیر اورد؟
