درخواست: راهنمایی در مورد ساخت دستگاه نقطه جوش باطری

[غزال]

استاد با این تفاسیر حتی تو جریانهای لحظه ای هم جوابگو نخواهد بود؟چون دائم در حال هدایت نیست.و نظرتون درباره ولتاژ معکوسی که سیم پیچ اولیه در حال قطع و وصل لحظه ای ایجاد می کند چیست؟

درود

ترایاک هایی که مورد نظرم بود در نقطه جوش استفاده کردیم و بصورت دائمی تحت فشار نبود ولی ترایاک های موجود بسرعت میسوزه و با شماره غیرواقعی عرضه میشه
مضافا که فشار لحظه ای ترایاک را با روشی بشدت کاهش میدیم اما باز هم دوام نمیاره و فقط کمی دیرتر میسوزه.

البته ترانس مکروفر خیلی ضعیفه و با ترانس مورد نظر من اختلاف اساسی داره و ترایاک ۴۵ آمپری هر چقدر هم غیرواقعی باشه احتمالا ۲۰ امپری هست و برای ترانس مکروفر مناسبه ولی نیاز نداری از ترایاک استفاده کنی .

سپاس



[Mahdi neda]

با تمام این داستان ها تا حالا آمپر اولیه و ثانویه رو اندازه نگرفته بودم که اگه قسمت بشه فردا اندازه میگیرم و اعلام میکنم
با تشکر از همه اساتید



[غزال]

با تمام این داستان ها تا حالا آمپر اولیه و ثانویه رو اندازه نگرفته بودم که اگه قسمت بشه فردا اندازه میگیرم و اعلام میکنم
با تشکر از همه اساتید

درود

اندازه گیری لازم نداره
اگه مثلا ثانویه ۵ ولت باشه آمپرش ۴۴ برابر اولیه است
به همین دلیل باید با تغییر آمپر اولیه ، آمپر ثانویه را کنترل کنی

مشکل قطعات موجود اینه که شماره غیرواقعی روی اونا میزنن
کلیپ زیر را ببین چطور شماره ها رو پاک میکنن که با شماره و برند دلخواه عرضه کنن؟

سپاس
مشاهده فایل‌پیوست 4_6046634128164521725(0).mp4



[habbib]

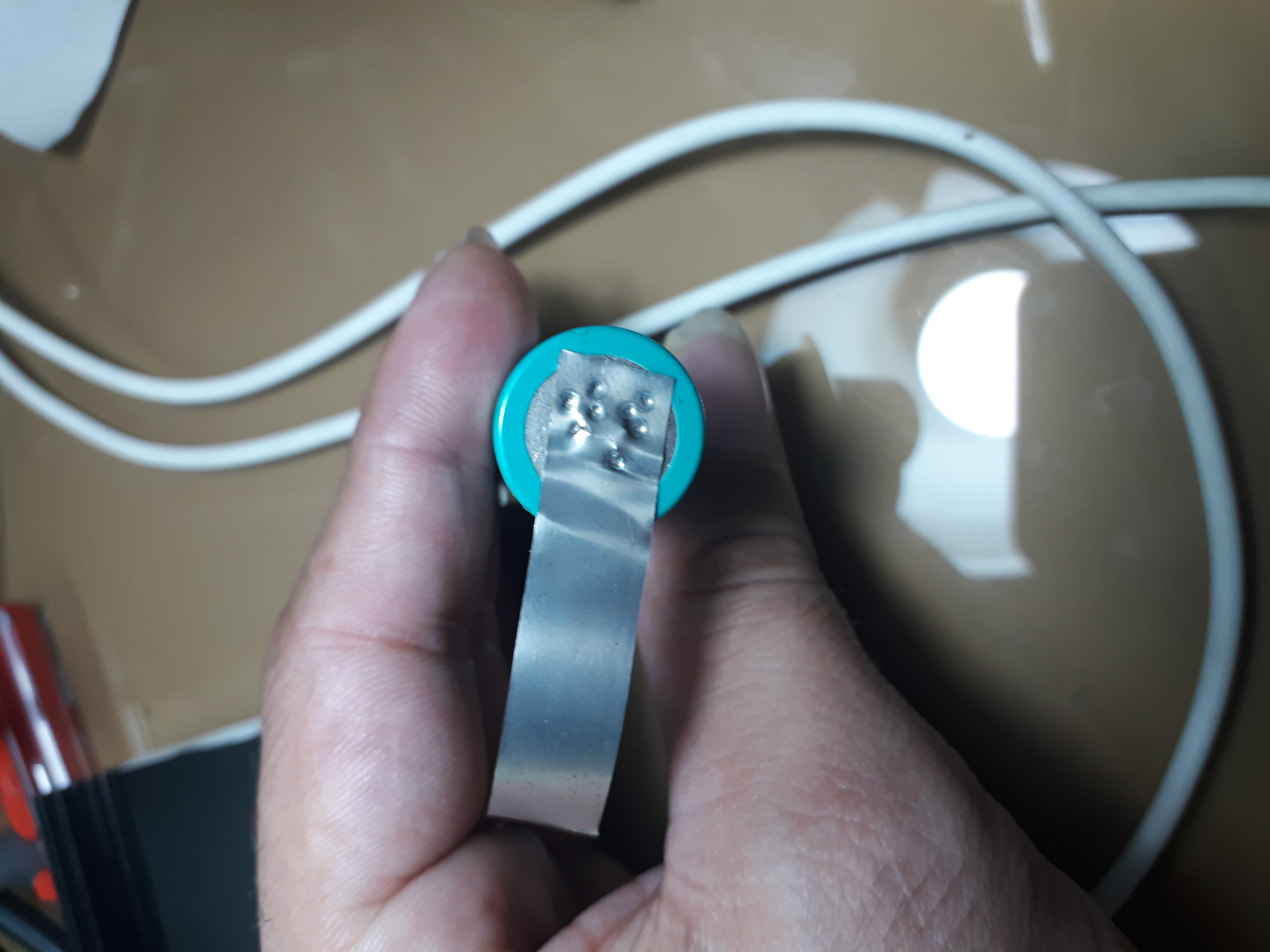

این عکسم نمونه جوش می باشدمشاهده فایل‌پیوست 165344مشاهده فایل‌پیوست 165344

خیلی تمیز جوش دادی
نوع ورق رو از چی انتخاب کردی ؟ آیا هنگام جوش نقطه ای بابت حرارت ایجاد شده تغییر رنگ نمیده ؟

اگر مقدور هست از الکترود و مکانیزم فک بالا و پایین که در نظر گرفتی هم یک تصویر قرار بدهید

ممنونم



[Mahdi neda]

خیلی تمیز جوش دادی
نوع ورق رو از چی انتخاب کردی ؟ آیا هنگام جوش نقطه ای بابت حرارت ایجاد شده تغییر رنگ نمیده ؟

اگر مقدور هست از الکترود و مکانیزم فک بالا و پایین که در نظر گرفتی هم یک تصویر قرار بدهید

ممنونم

با سلام مجدد خدمت دوستان و اساتید محترم

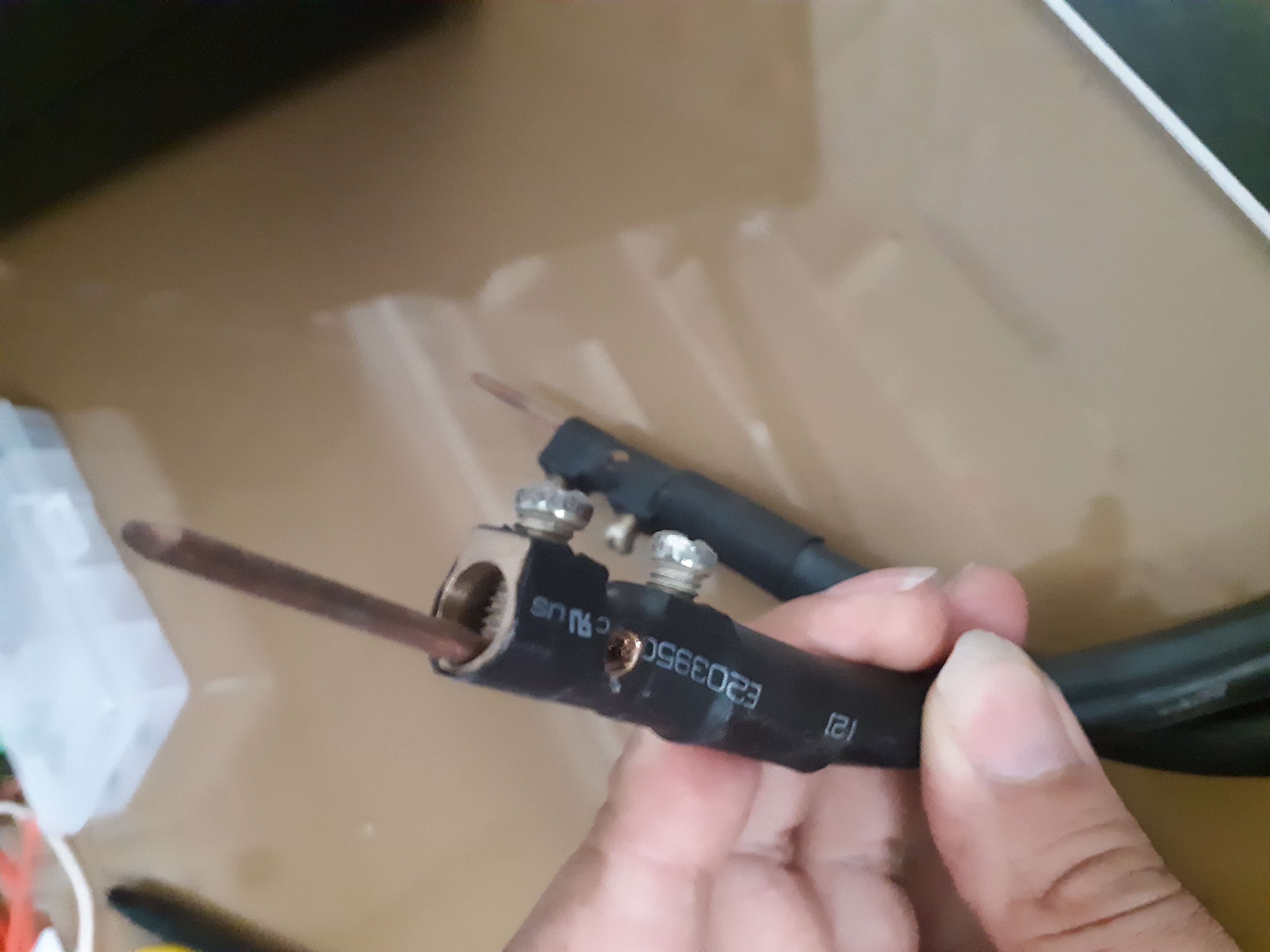

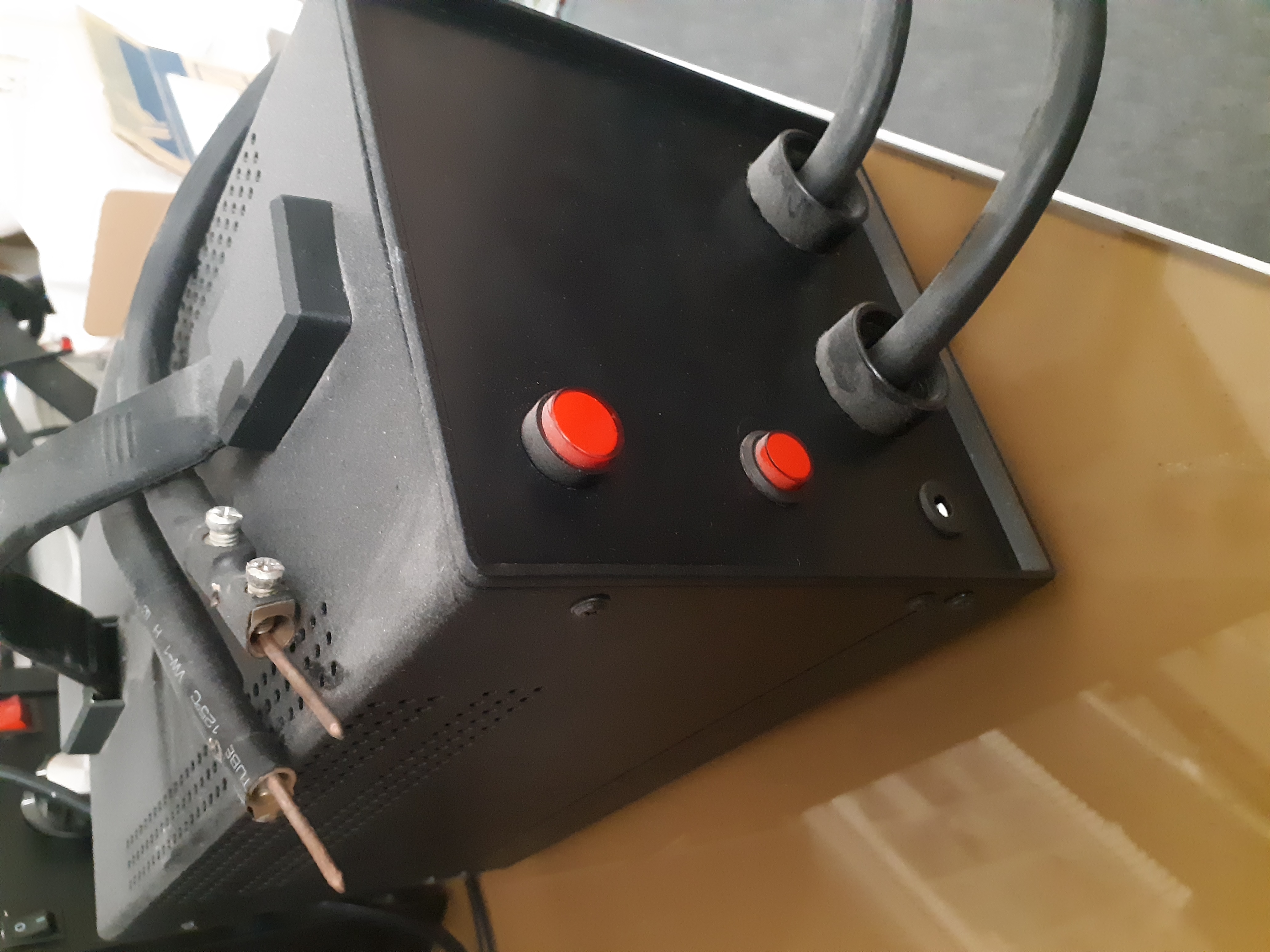

خیلی ممنون.راستش ورقشو از بازار از اونجایی که کار تعویض باطری انجام می داد تهیه کردم دقیقا نمیدونم جنسش چیه ولی خودشم برای باطریها از همون استفاده می کرد.اگر زمان جوش بیش از دو ثانیه طول بکشه یه مقدار تغییر رنگ میده.بابت الکترود ها چون زمانی که ساختم خیلی وقت نداشتم گذاشتم کرونا که اومد بیکار شدیم روش کار کنم و همینطور به صورت دستی یه چیزی طراحی کردم که در ادامه عکساشو میزارم.
البته اولش اینجوری نبود،من جلوش جای دو تا سوکت دستگاه جوش مینی گذاشته بودم که تصمیم داشتم یه سری کارای دیگه هم باهاش انجام بدم که نشد.



[Mahdi neda]

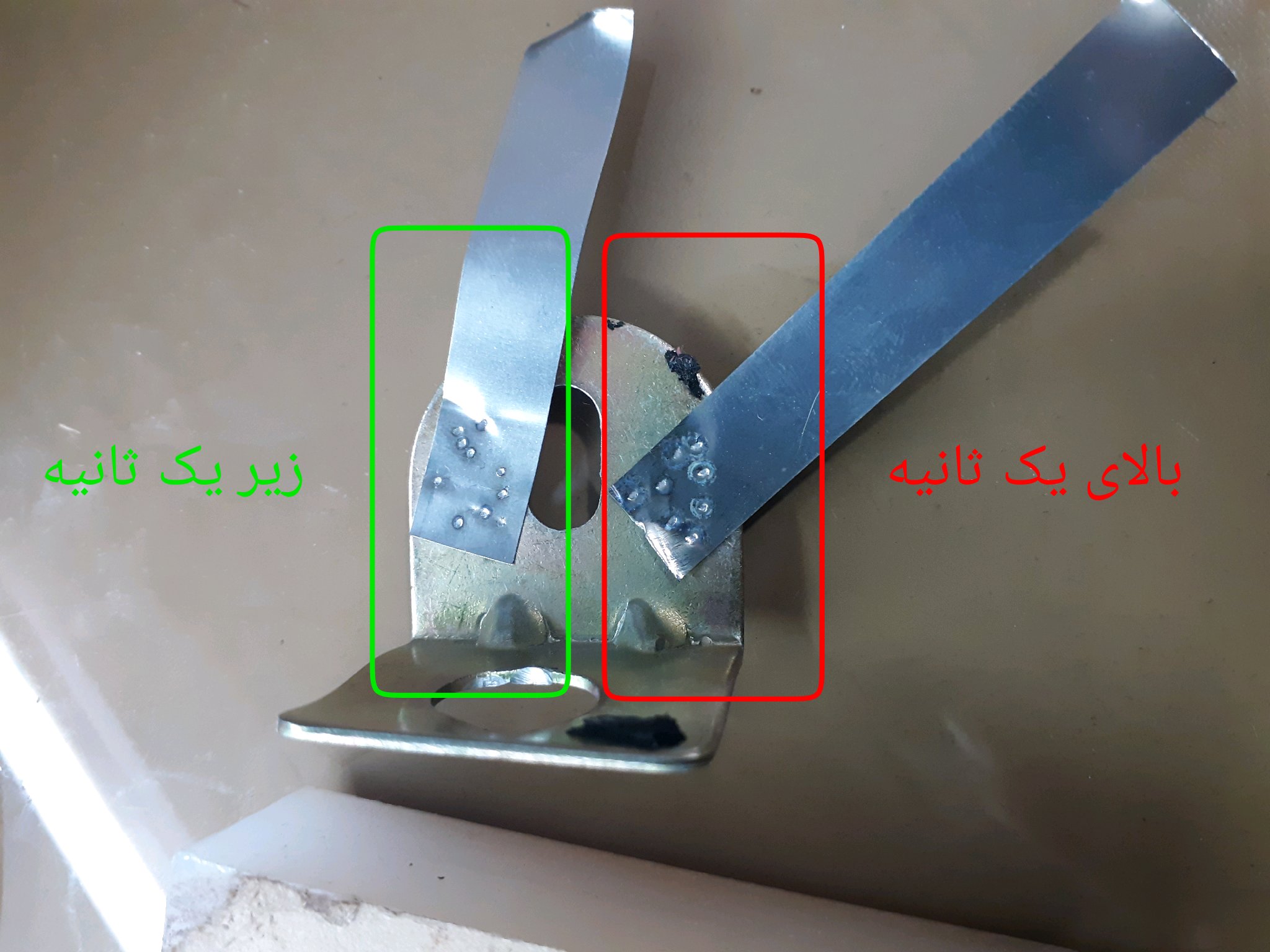

اساتید عزیز یه عکس میفرستم که جوش رو تو تایم زیر یک ثانیه و یک ثانیه نشون میده



[Mahdi neda]

ضمنا جریان رو توی حالتهای مختلف اندازه گرفتم که عکساشو میزارم.

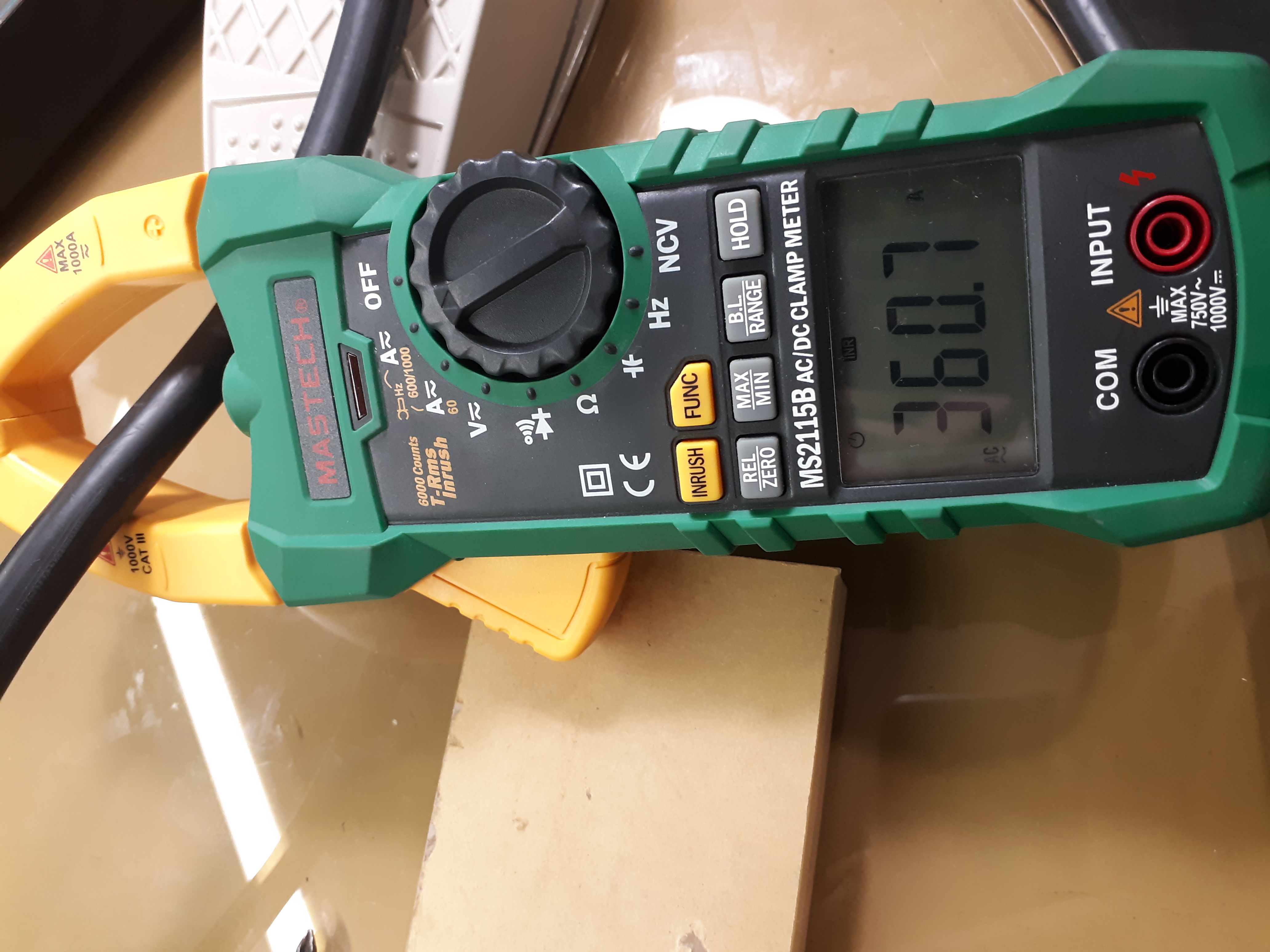

عکس مقدار جریان حین جوش زیر یک ثانیه

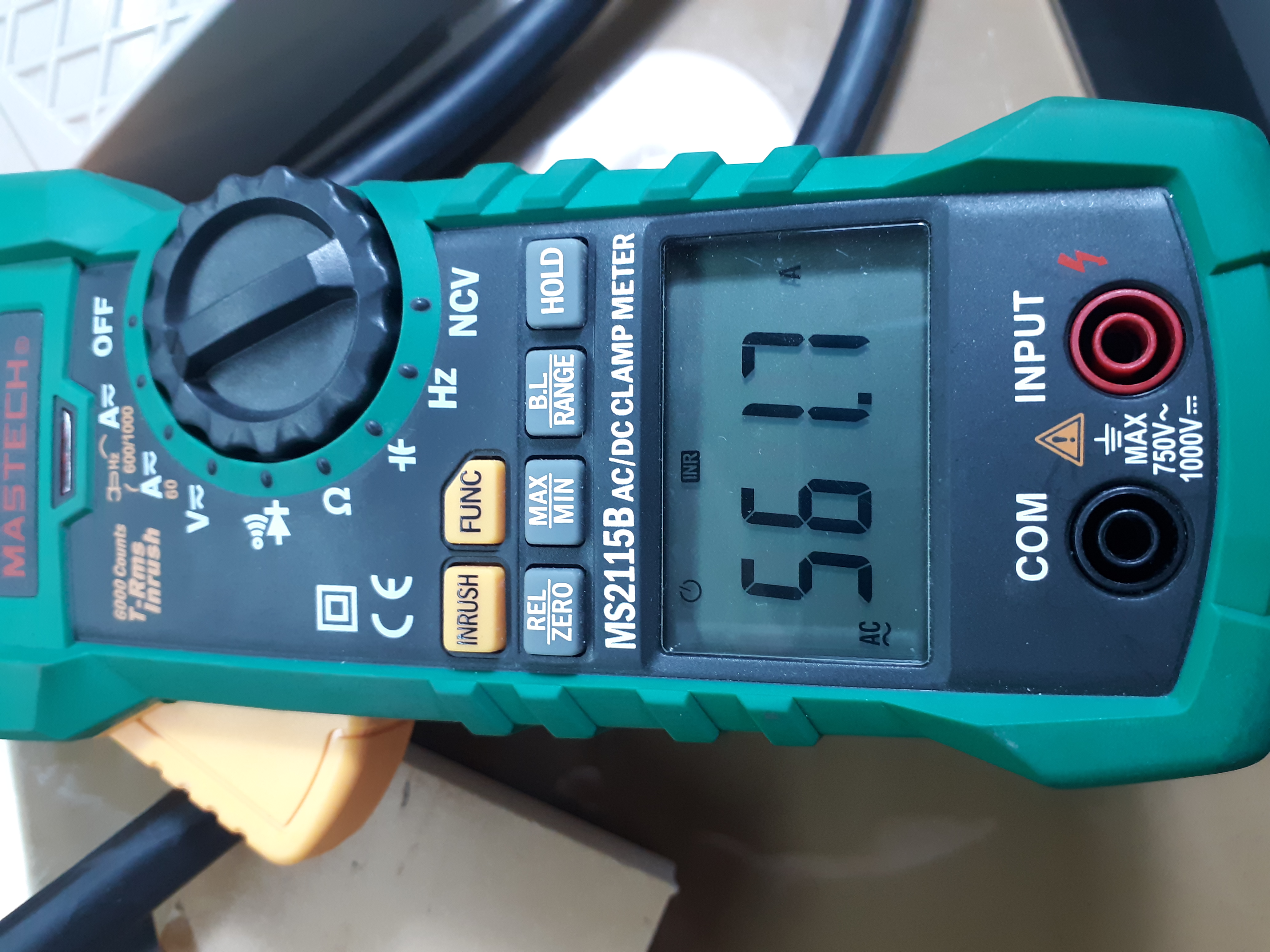

عکس مقدار جریان حین جوش یک ثانیه یا بیشتر

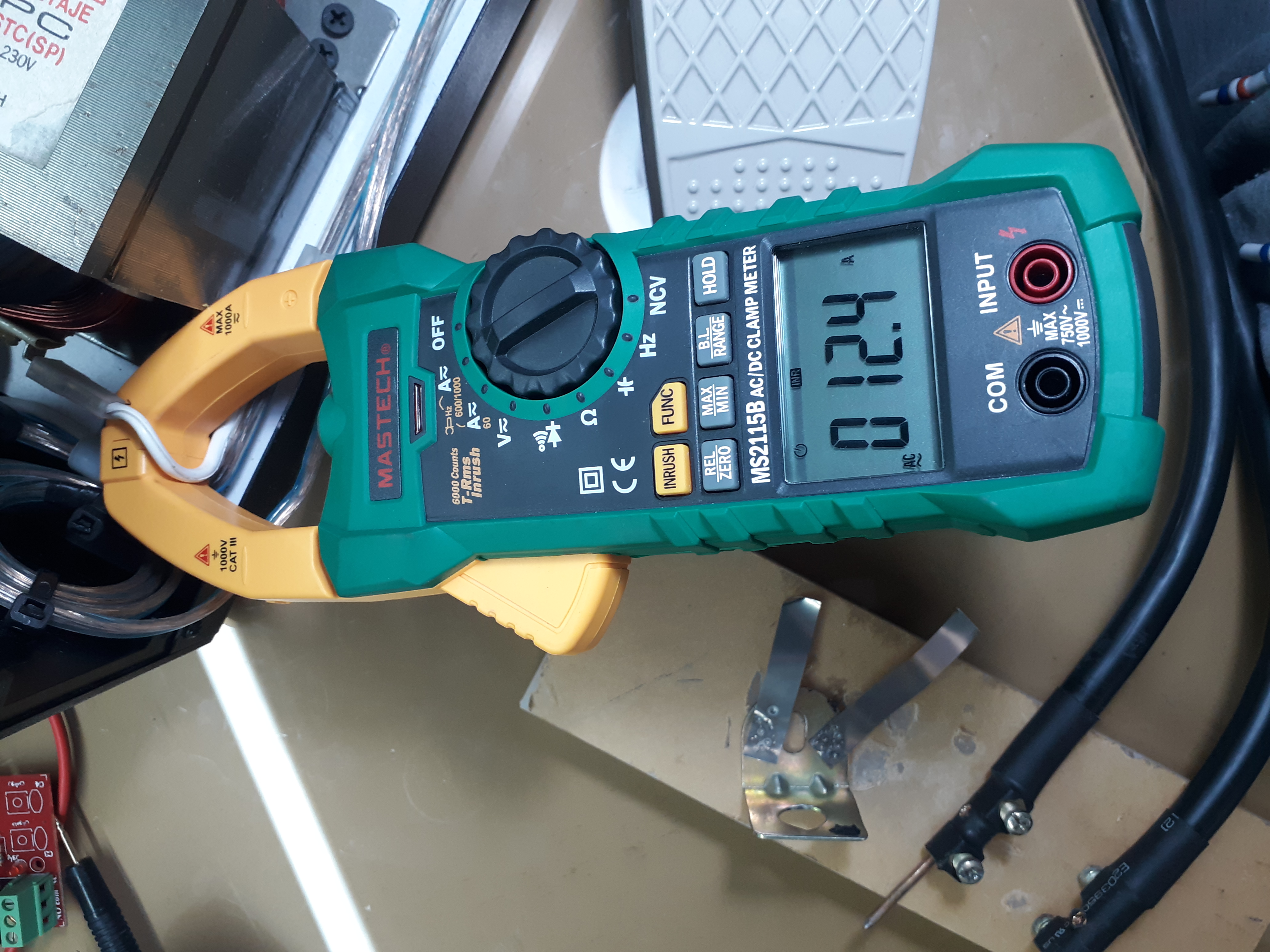

عکس مقدار جریان سیم پیچ اولیه در حالت بی باری

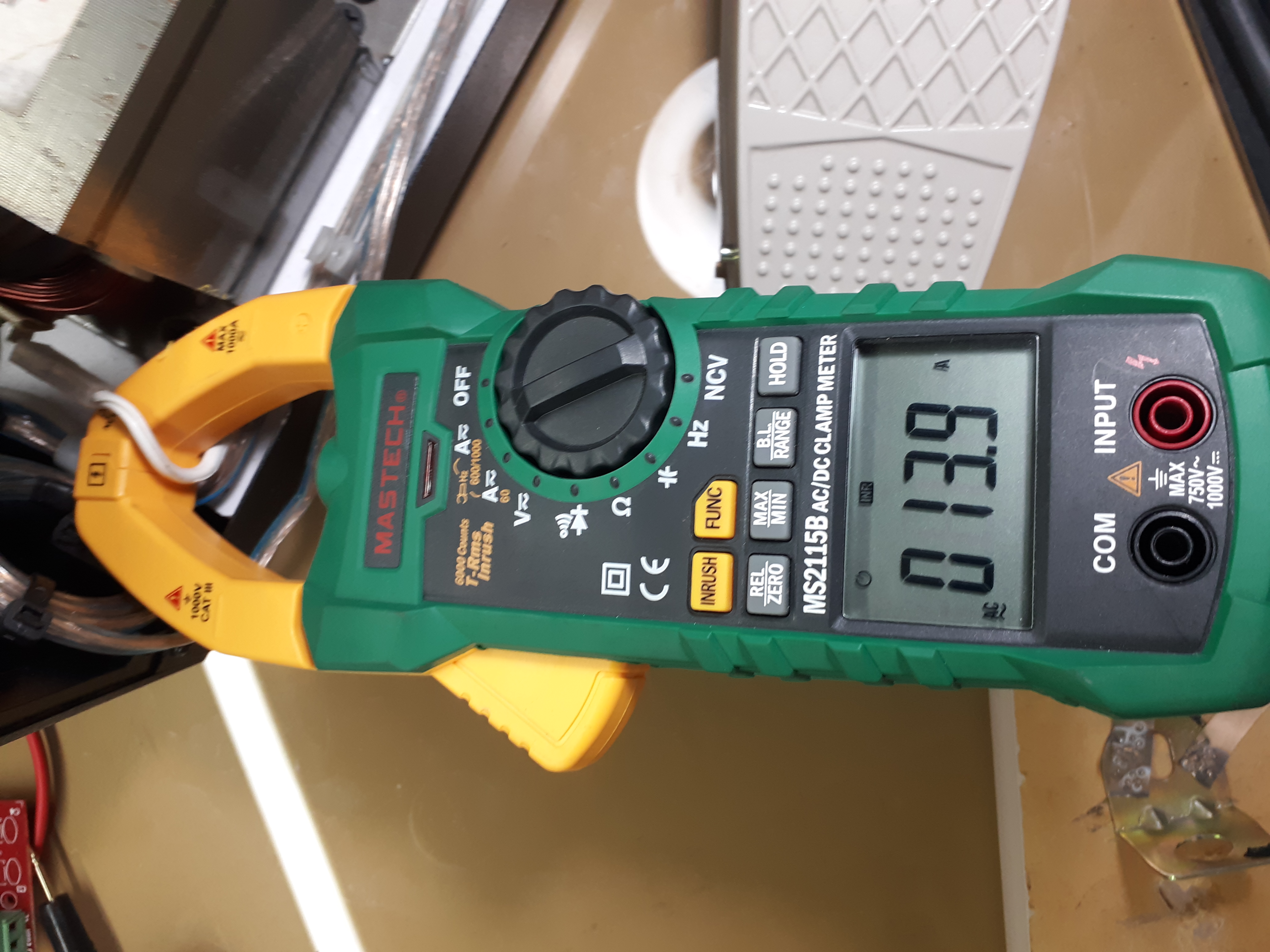

عکس مقدار جریان سیم پیچ اولیه در حالت جوش زیر یک ثانیه

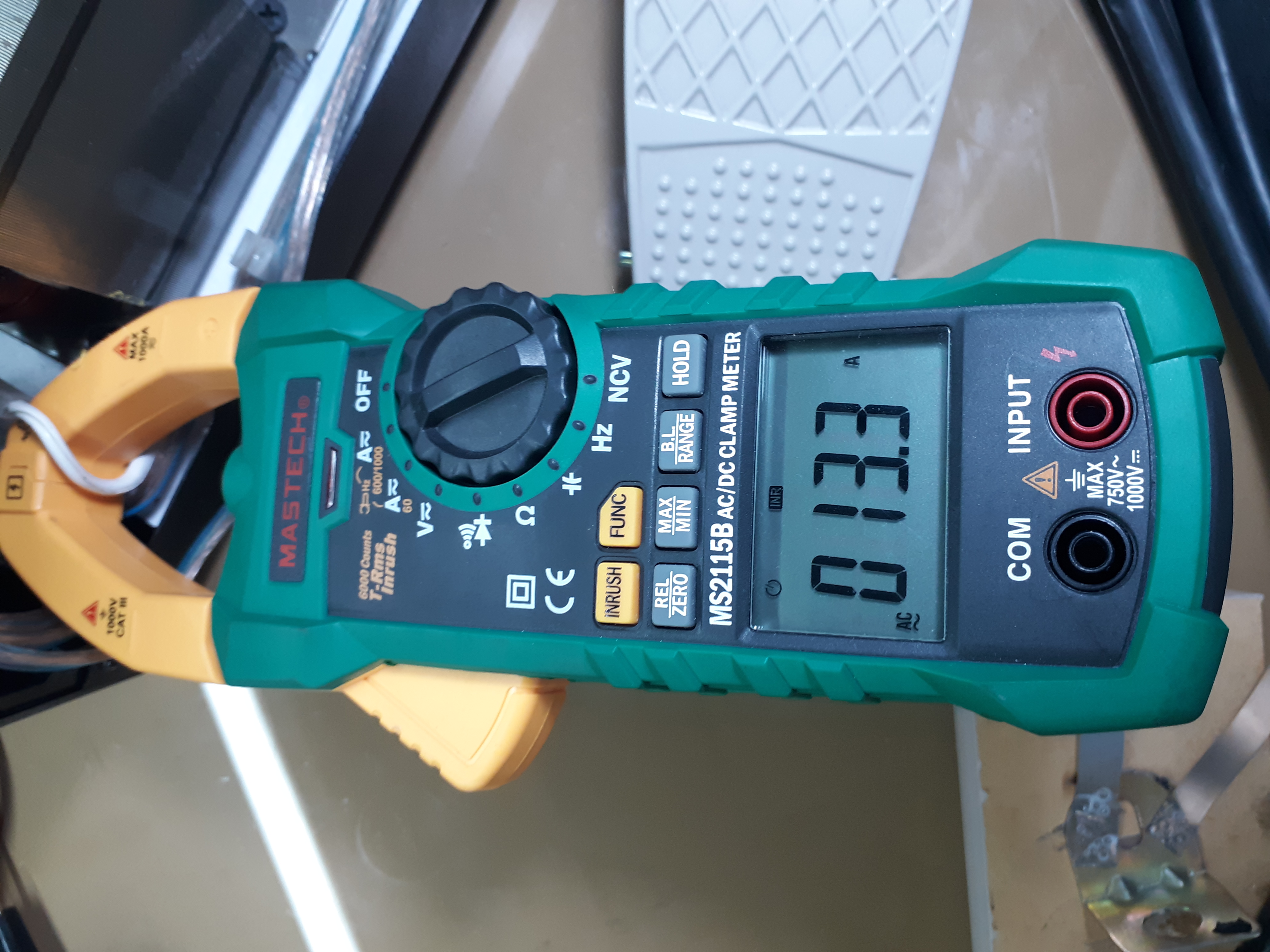

عکس مقدار جریان سیم پیچ اولیه در حالت جوش یک ثانیه یا بیشتر

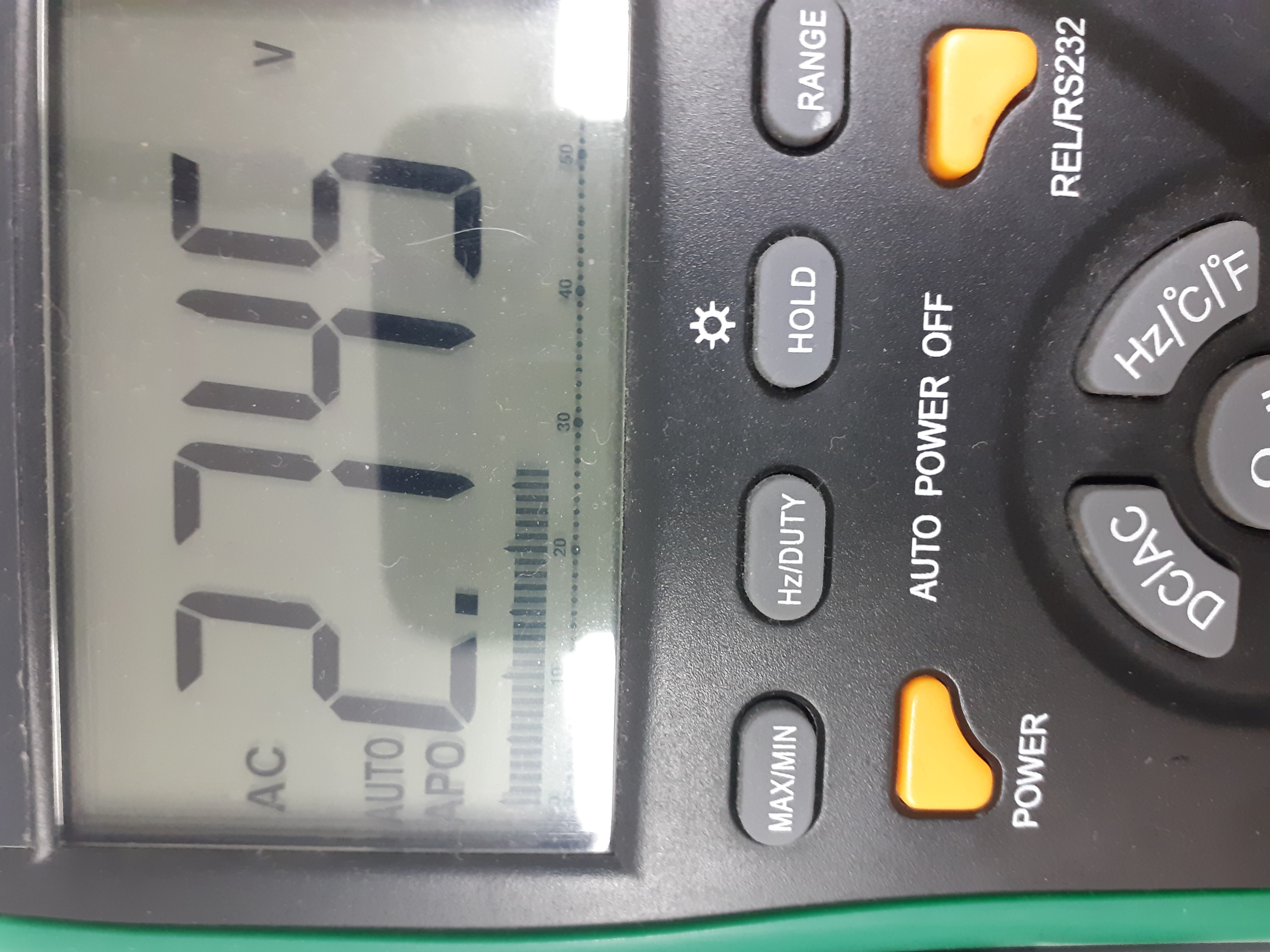

عکس ولتاژ ثانویه

بابت زیاد شدن عکسها معذرت



[Mahdi neda]

حالا با این آمپرهایی که اعلام شد آیا میتوان از یک دیمر با مشخصات ترایاکی که ارسال کردم استفاده کرد؟ و اینکه استاد غزال عزیز منظورتونو از اینکه گفتید نیازی به استفاده از ترایاک ندارید رو متوجه نشدم.



[غزال]

حالا با این آمپرهایی که اعلام شد آیا میتوان از یک دیمر با مشخصات ترایاکی که ارسال کردم استفاده کرد؟ و اینکه استاد غزال عزیز منظورتونو از اینکه گفتید نیازی به استفاده از ترایاک ندارید رو متوجه نشدم.

درود

اندازه گیری ها درست نیست.
تفاوت جریان در ۱ ثانیه و زیر ۱ ثانیه فقط اینه که آمپرمتر فرصت کافی جهت پردازش مشخصات جریان را نداره.
زیرا جریان موثر سینوسی در هر دو حالت یکسانه و فقط آمپرمتر سرعت کافی نداره .

اگر جریان اولیه بی باری حدود ۱۲ آمپر باشه اولا ترانس در حالت بی باری هم اتو میشه
ثانیا مغایر با حدود ۱۳ آمپر در حالت جوش است .
ضمنا آثار نقطه جوش نامتناسب با جریان ثانویه است.

درصورتیکه جریان اولیه بدرستی اندازه گیری شده باشه ، ترانس تحت فشار شدیدی است و بسرعت داغ میشه حتی در بی باری .
آیا در بی باری در مدت یکربع ساعت شدیدا داغ میکنه ؟

احتمالا آمپرمتر اشکال داره.
صحت و سلامت آمپرمتر را با جریان مصرف کننده های مشخص مانند لامپ ۲۰۰ وات یا اتو تست و گزارش فرمایید.

سپاس



[Mahdi neda]

متاسفانه الان دسترسی ندارم در اولین فرصت گزارش میکنم.
سپاس
