سلام
ازآنجاکه عیب اغلب دستگاههای الکترونیکی معیوب در تغذیه است زیرا تغذیه بسیار بیشتر از دیگر بخش ها تحت فشار است لذا اگر قادر به تحلیل و عیب یابی تغذیه دستگاهها باشید قادر به تعمیر اغلب دستگاههای معیوب هستید و بهمین دلیل تحلیل و عیب یابی تغذیه اهمیت ویژه ای دارد لذا به تحلیل بسیار ساده و دقیق آن میپردازیم.
اگرچه تحلیل و وظیفه کلیه قطعات یک نمونه از تغذیه های سوئیچینگ را به تفصیل در تاپیک زیر طی پرسش و پاسخ تقدیم کردم
http://www.irantk.ir/irantk35369-7/#post187073
اما بواسطه آشفتگی موضوعات و پستهای آن ، در این تاپیک تحلیل منظم و جامع و بسیار ساده تری تقدیم میکنم.
مشاهده فایل‌پیوست 94070
اگر یک باطری و ثانویه یک ترانس (چون ولتاژ باطری پایینه باید از سیم پیچ ثانویه ترانس ها مثلا سیم پیچ ۶ ولت یا ۱۲ ولت استفاده کنید ) و یک کلید را مطابق شکل 1 سری کرده و کلید را قطع و وصل کنیم ، دراینصورت ولتاژی در ثانویه ترانس خواهیم داشت که با سه روش زیر قابل تغییر است.
1- هرچقدر تعداد دور ثانویه بیشتر باشه ولتاژ بیشتری در ثانویه تولید میشه (و بالعکس)
2- اگر کلید را تندتر قطع و وصل کنیم و بعبارتی فرکانس بالاتر بره دراینصورت نیز ولتاژ بیشتری در ثانویه تولید میشه (و بالعکس)
3- اگر در فرکانس مناسب زمان وصل و یا زمان قطع کلید هم تغییر کنه ولتاژ ثانویه نیز تغییر میکنه
فقط با یک ترانس و فازمتر و باطری ، بسادگی عملکرد سوئیچینگ را مشاهده کنید
یک ترانس (هر ترانسی مثلا ۶ ولت یا ۱۲ ولت یا ...) و یک باطری و یک فازمتر آماده کنید
سر و ته فازمتر را به دو سر سیم پیچ ۲۲۰ ولت. ترانس متصل کنید و باطری را به دو سر سیم پیچ دیگر ترانس (سیم پیچ ۶ یا ۱۲ ولت و یا ..) متصل و بسرعت قطع و وصل کنید.
دراینصورت فازمتر روشن میشه و گویای پدیده فوق الذکر و حاکی از تولید ولتاژ بالاست بطوریکه اگه هر سیم را با یک دست بگیری به وضوح برق گرفتگی خفیفی احساس میکنی.
میدونم باور نکردی ، اما اگه میخوای الکترونیک را با پوست و استخون لمس کنی ، برخیز و لوازم ساده فوق را آماده و تست کن تا با چشم ببینی و با تمام وجود باور کنی و الکترونیک را با سرعت و بسادگی و از پایه یاد بگیری .
پس اگه میخوای بجای سرگیجه و وحشت از الکترونیک ، از آن لذت ببری و با آن تفریح کنی بلند شو و آزمایش فوق را تست و باور کن.
در شکل 2 بجای باطری از ولتاژ یکسو شده برق شهر که 310 ولته استفاده کردیم
مشاهده فایل‌پیوست 94071
اما استفاده از کلید ساده الکتریکی دو عیب اساسی داره بطوریکه:
اولا با قطع و وصل دستی ،فرکانس دقیقی نداریم یعنی قادر به رعایت دقیق تعداد قطع و وصل نیستیم و لذا ولتاژ خروجی ثابت نیست
ثانیا بزودی از نفس می افتیم و نمیتونیم ادامه بدیم
لذا کلیدزنی باید بصورت اتوماتیک انجام بشه که تابحال به دو روش زیر صورت گرفته
۱- کلید زنی یا سوئیچیگ الکتریکی (فقط با یک رله یا ویبراتور )
در گذشته دور و قبل از طراحی تغذیه سوئیچینگ الکترونیکی ، ازآنجاکه دستگاه های الکترونیکی ، لامپی بودن و لامپ ها نیاز به ولتاژ بالا دارن و برای دستگاه هایی مانند پخش اتومبیل ، ولتاژ بیش از ۱۲ ولت در دسترس نبود ، لذا بجهت تولید ولتاژ بالا و مورد نیاز لامپ های الکترونیکی ، ابتدا تغذیه الکتریکی با استفاده از ویبراتور ساخته شد بطوریکه شما هم بسادگی میتونین ویبراتور را با یک رله آماده کنین و بشرح زیر فقط با اضافه کردن یک ترانس ، تغذیه سوئیچینگ الکتریکی بسازید.
همانطور که یکی از علاقمندان ، فقط با یک رله و ترانس ، تغذیه سوئیچینگ را در تاپیک زیر ساخت و فیلم آنرا نیز در همان تاپیک ارسال کرد و درواقع مانند مدار شکل ۱ و ۲ ولتاژ را فقط با قطع و وصل ولتاژ ترانس تولید کرد که اساس کار سوئیچینگه اینجا
https://www.irantk.ir/threads/96645-فقط-با-یک-رله-و-ترانس-سوئیچینگ-بسازید?p=544894&viewfull=1#post544894

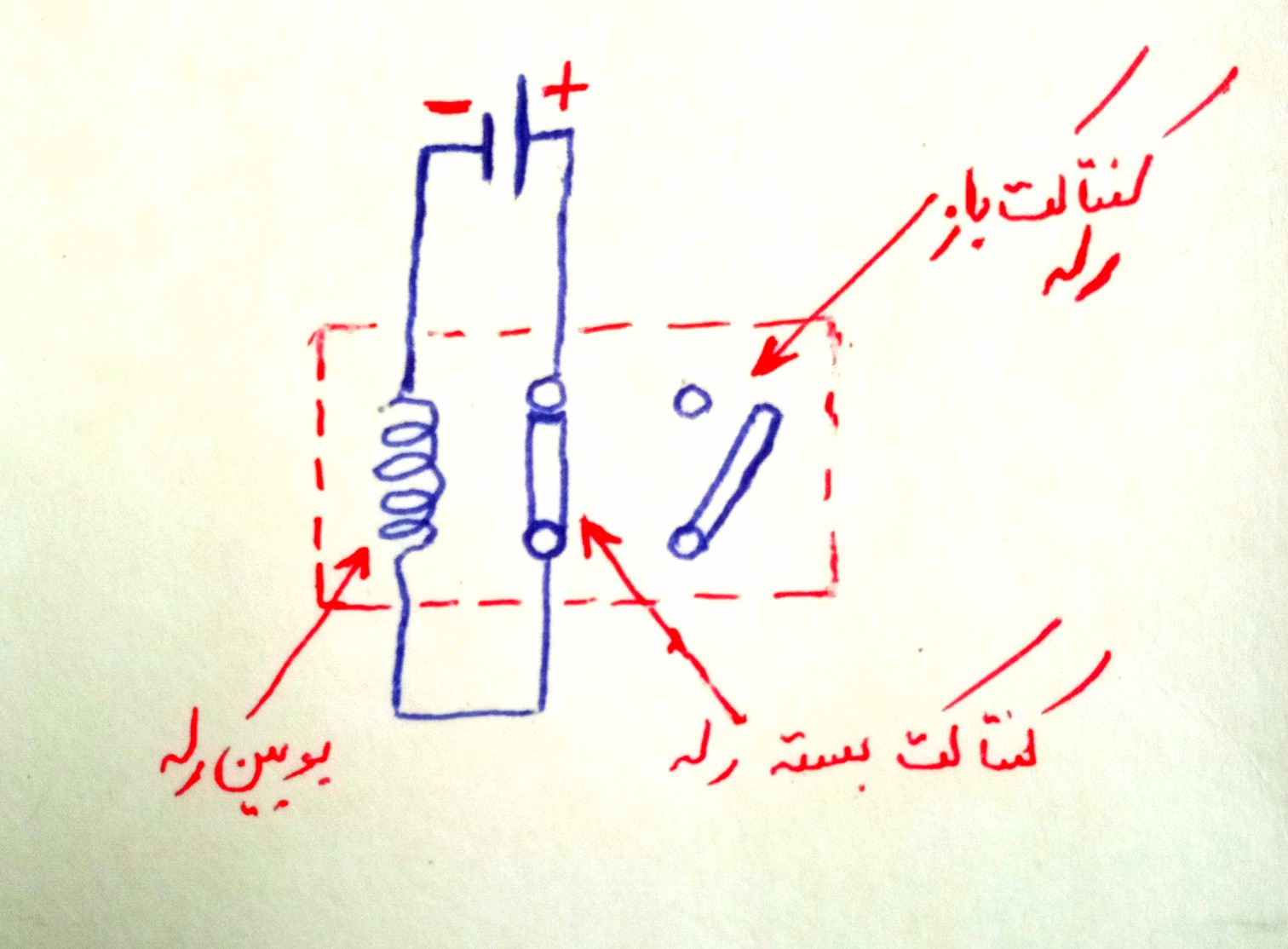

برای ساختن ویبراتور کافیه رله ای تهیه کنید که کتتاکت بسته هم داشته باشه و دراینصورت باید مطابق نقشه زیر ، ولتاژ بوبین رله را با کنتاکت بسته رله سری کنید . ( البته باید کنتاکت بسته بشرح تاپیک فوق الذکر ، اندکی دستکاری بشه تا زمانیکه کنتاکت بسته بحالت باز قرار میگیره ، کنتاکت های باز ، بسته شوند .
مشاهده فایل‌پیوست 172315
حالا اگه باطری را مطابق شکل فوق متصل کنی دراینصورت صدای ویز ویز میشنوی یعنی کنتاکت بسته داره بصورت اتوماتیک ، مدام قطع و وصل میشه که اگه تیغه همین کنتاکت بسته را بمقدار کافی کج کنی که دیرتر باز بشه تا بمحض باز شدن آن ، کنتاکت های باز ، بسته بشه ، دراینصورت همه کتتاکت های رله با سرعت قطع و وصل میکنه و میتونی یکی از کنتاکت های باز را جایگزین کلید ساده در شکل ۱ یا ۲ کنید و از ترانس ، ولتاژ تولیدی را دریافت کنید.
تصویر زیر ، تصویر یک نمونه ویبراتور است و یادگار دوران جوانی من است که از روی رادیو لامپی اتومبیل عهد بوق برداشتم و از گنجینه های من محسوب میشه.
اگه مطابق نقشه و تصویر زیر ، باطری را متصل کنید رله (ویبراتور ابتکاری) و یا ویبراتور واقعی تصویر زیر شروع به ویز ویز میکنه و مدام کنتاکت هاش قطع و وصل میشه و اگه از کنتاکت بازش در شکل ۱ یا ۲ استفاده کنی ، ولتاژی در ثانویه ترانس شکل ۱ یا ۲ تولید میشه بهمین سادگی.
۲- کلید زنی یا سوئیچینگ الکترونیکی
ازآنجاکه ویبراتور علاوه بر صدای آزار دهنده ویز ویز بعد از مدتی مستهلک میشه و بدلیل جرقه کنتاکت ها از کار می افته بسرعت منقرض شد و کلید زنی الکترونیکی جایگزین آن شد
بنابرین بشرح پست آتی از کلید زنی الکترونیکی یا آی سی سوئیچینگ استفاده میکنیم
ضمنا تحلیل سوئیچینگ ترانزیستوری ساده و بدون آی سی نیز در تاپیک زیر تقدیم گردیده.
https://www.irantk.ir/threads/105299-ساده-تر-از-این-نمیشه-(-تحلیل-سوئیچینگ-ترانزیستوری-)?p=591417&viewfull=1#post591417
سپاس
یک نمونه از ویبراتور های اهل قدیم
و نقشه تبدیل رله به ویبرات
