با سلام

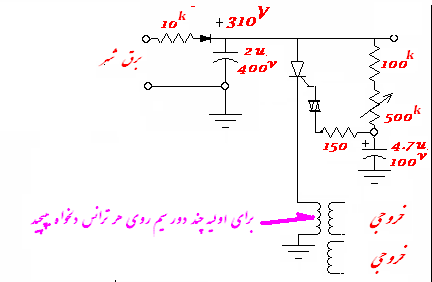

آقای مهندس اگه میشه بگید اون مقاومت 10 کیلو برا چیه و چند وات باشه و من تو این مدار یه ترانس بزرگ گذاشتم تا جریان خروجی زیاد باشه و تریستور مورد استفاده 20 امپره ؟ و این مدار چگونه فرکانس لازم برا منابع سوچینگ رو تولید میکنه ؟ ولوم نقش کنترل دامنه فرکانس رو مثل منابع سوچینگ به عهده داره یا کارش چیز دیگه ای هست؟
و اینکه مدار زیر چه طور عمل میکنه؟ چون تو مدار زیر قسمتی که تحلیل فرمودید پایینه جهت تولید ولتاژ مرجع ایسی اصلی و چون ایزوله هست این ولتاژ، دیگه خروجی نهایی مدار که میره به ایسی UC3845 نیازی به کوپلر نیست درسته ؟ و ولتاژ خروجی مدار 3 تا 60 ولت 0 تا 40 امپر هست و با تغییر مقاومت R11 یا R10 کنار ایسی بالایی میشه ولتاژ خروجی رو از 0 تا 60 ولت کرد ؟
درود
و تو مدار پایینی هم همین طوره که مال پاور کامپیوتر هست یعنی اون کوپلر یه ولتاژ ایزوله مرجع برا ایسی TL494 تو لید میکنه و خروجی اصلی مدار مستقیم میره به ایسی و نیازی به کوپلر نیست؟
سپاس ، شما استاد همیشگی ما هستید و من اینقدر کنجاوم ببخشید خیلی علاقه دارم به الکترونیک و بدون چشم داشت به ما کمک میکنید واقعا ممنونم.
