درخواست: در خواست کمک در تعمیر هواپز فلر مدل Feller CO400D

[2319138]

پاسخ : در خواست کمک در تعمیر هواپز فلر

درود
لطفا عکس کامل از مدار بزارین قسمت تنظیم درجه و مدار اصلی پشت و رو

باتشکر از از پیگیری تمام دوستان
این هم عکس کامل از تمام مدار ها به صورت پشت و رو

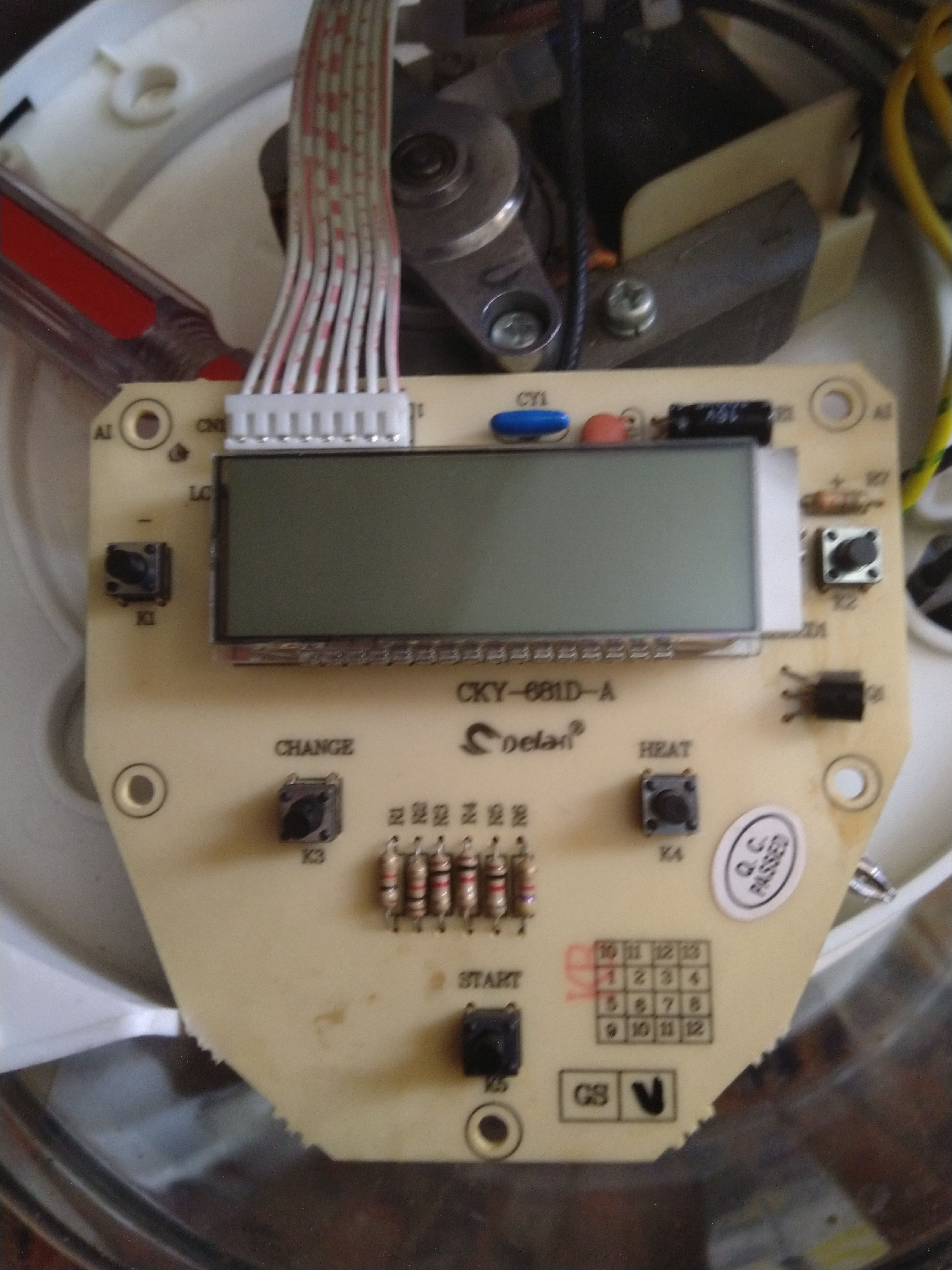

مدار کنترل:

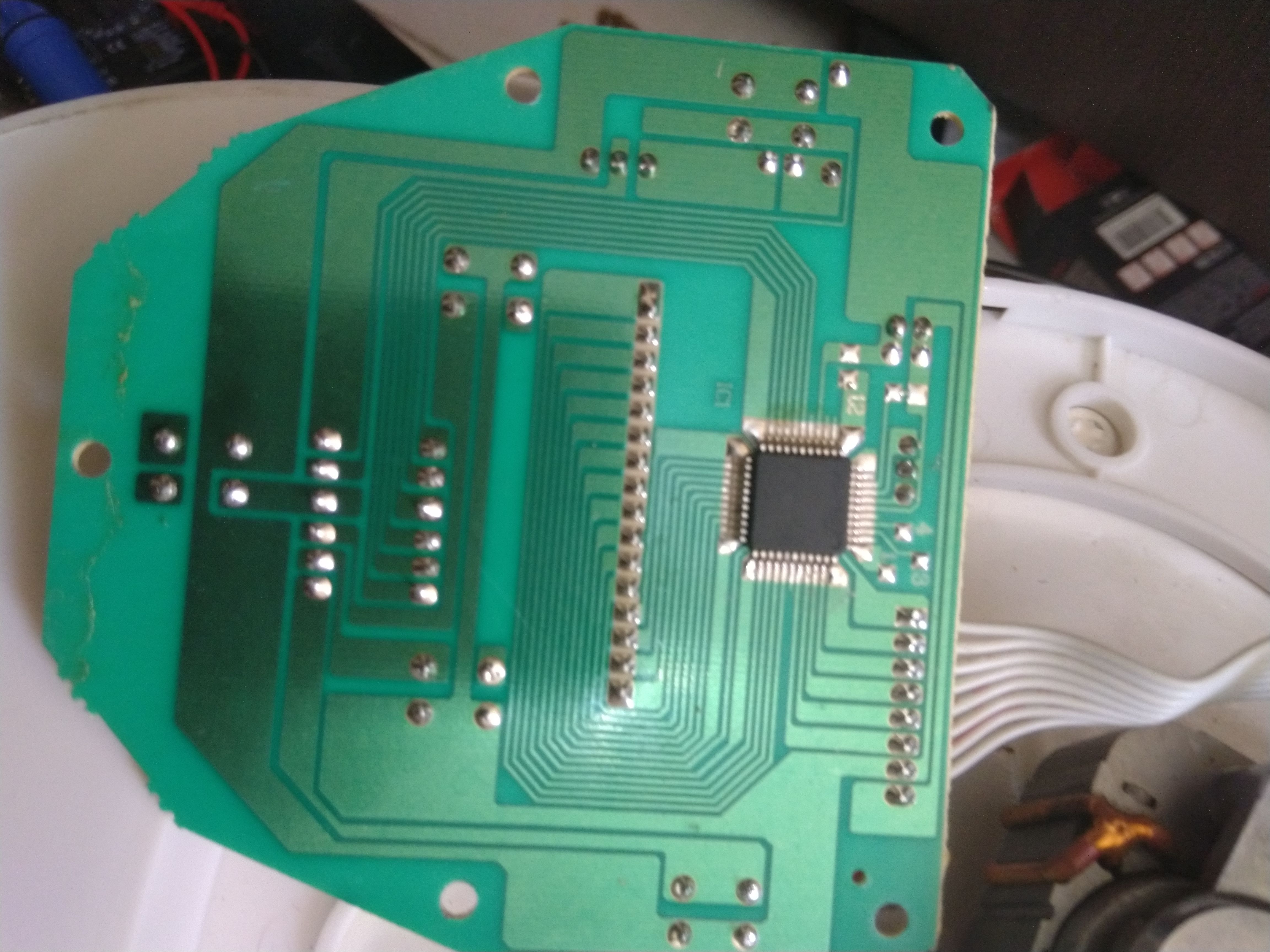

پشت

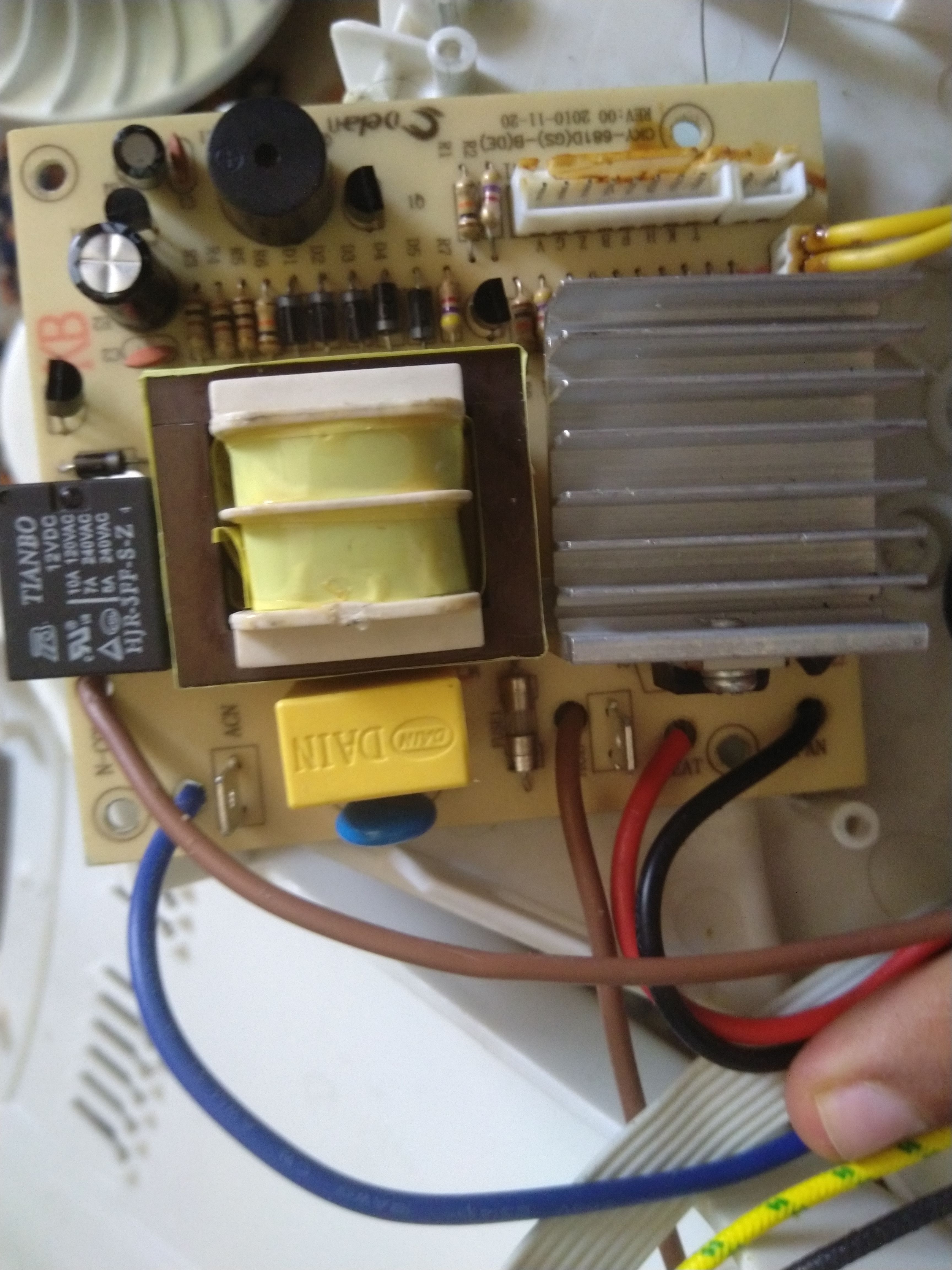

مدار تغذیه

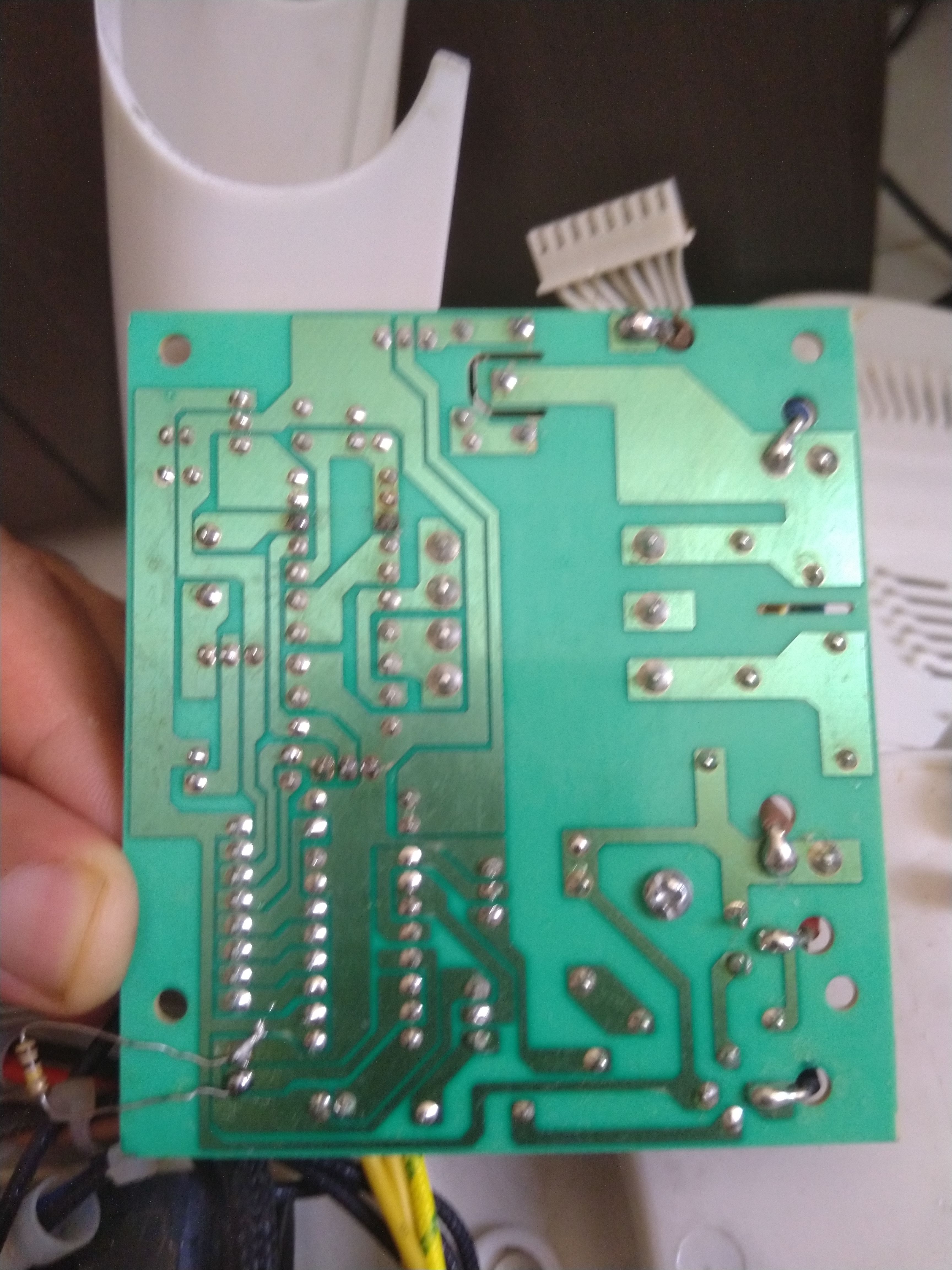

پشت

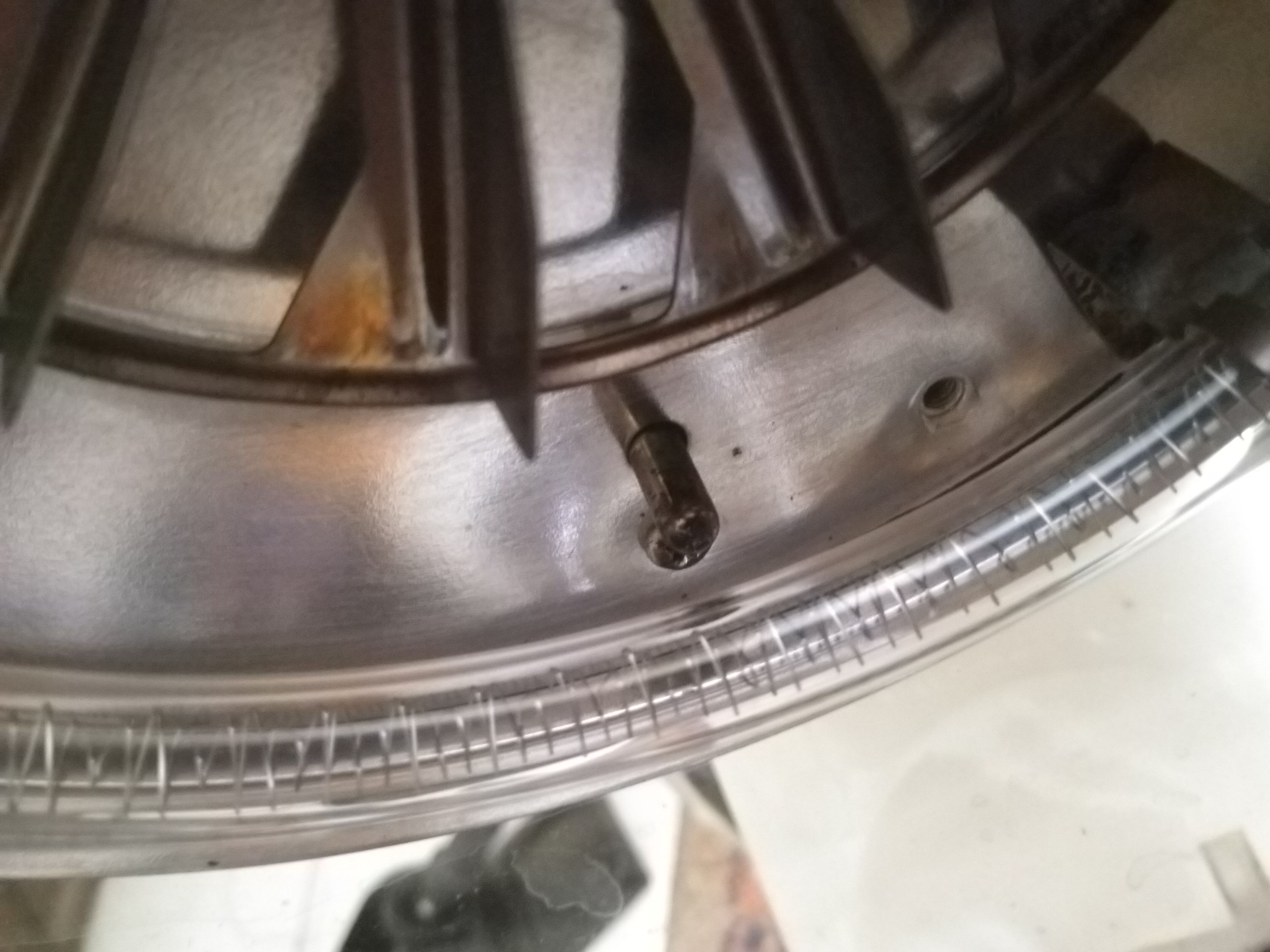

سنسور دما :


ترانزیستور های Q۱تا ۴ با تست بوق مشکلی نداشتند مقاومت ها برسی شدند یک مقاومت سر راه بیز مشکل داشت که تعویض شد ظرفیت خازن فرموده شده توسط دوستان رو اندازه‌گیری نکردم ولی با تست بوق مشکلی رو نشان نمی داد .با حذف سنسور دما و جایگزینی آن با مقاومت ۱۰۰ کیلو اهم به ظاهر مشکلی ندارد مقاومت سنسور در حالت سرد ۸۸کیلو و در حداکثر دما ۲.۸کیلو اهم می باشد.



[2319138]

پاسخ : در خواست کمک در تعمیر هواپز فلر

نمی دونم چرا عکس ها آپلود نمی شهthinkerthinkerthinkerthinkerthinker



[habbib]

پاسخ : در خواست کمک در تعمیر هواپز فلر

نمی دونم چرا عکس ها آپلود نمی شهthinkerthinkerthinkerthinkerthinker

تصاویر آپلود شده اند
توسط چه مولتینتری تستها رو انجام میدهید؟ با تست بوق راه به جایی نمیبرید
سلکتور را در بخش دیود تنطیم نمایید اگر میتوانید داخل برد و اگر هم نمیتوانید خارج برد تست فرمایید
( روش تست رو از داخل انجمن جستجو نمایید و دقیق چک کنید )

بابت خازن نیز باید توسط خازن سنج تست نمایید و اگر ندارید با همان ضرفیت قطعه نو جایگزین نمایید
بابت مقادیر قطعات خیلی دقت نمایید حتما مانند یا مشابه خودش را جایگزین نمایید ترانزیستورها و دیگر خازنها رو اشتباهی جایگزاری ننمایید دقت نمایید
ترانزیستورهای مدار را مانند دیگر ترانزیستورهای ممدار که مانند یکدیگر میباشند چک نمایید و نتایج را گزارش فرمایید



[2319138]

پاسخ : در خواست کمک در تعمیر هواپز فلر

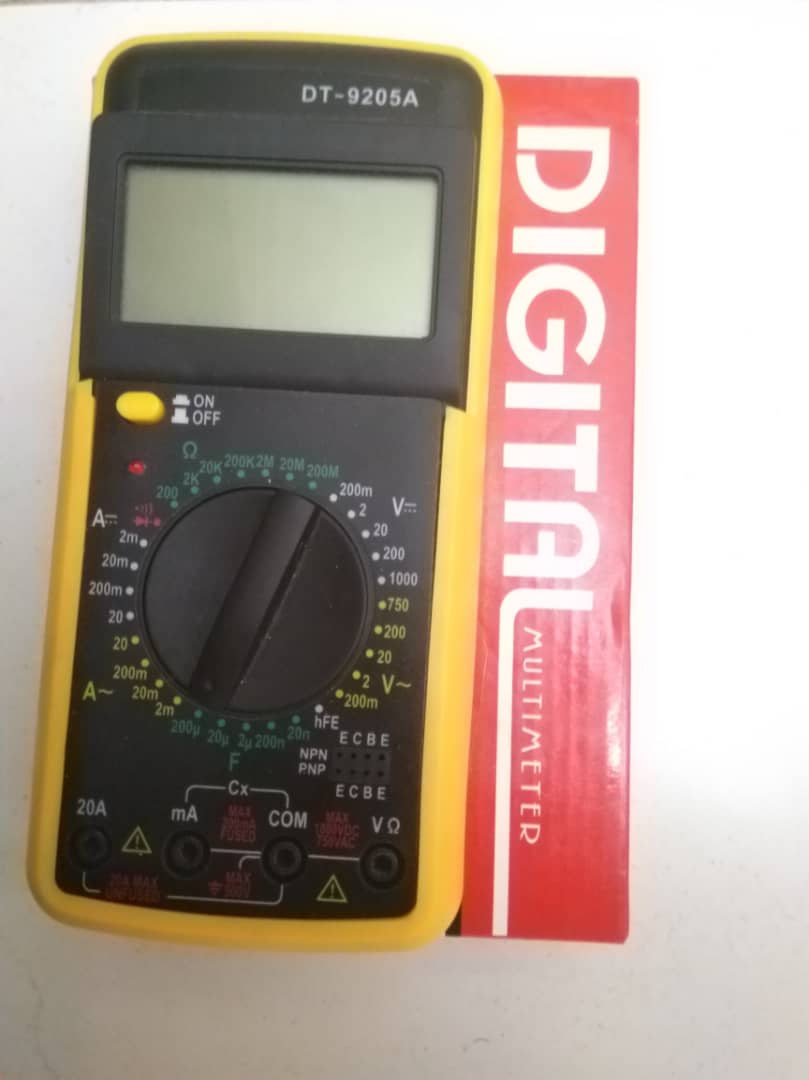

با سلام خدمت شما تست قطعات را با مولتی متر دیجیتال dt-9205a انجام می دهم در این مدل تست دیود و تست بوق یکی هست



[habbib]

پاسخ : در خواست کمک در تعمیر هواپز فلر

با درود
بسیار خب مولتیمتر مشکلی نداره فقط باید کارکردن با اون و روش تست قطعات رو به خوبی یاد بگیرید
دوست عزیز آیا فیوزهای حرارتی رو چک کردید؟
فیوز حرارتی دما رو چک میکنه و اگر از دمای تعریف شده بالاتر رود میسوزد و یا قطع میشود

از آنجاییکه المنت این هواپز سوخته بوده ممکنه فیدز حرارتی هم همزمان سوخته باشه و دیگه فرمانی ارسال نمیکند
این فیوز اصولا بصورت سری با المنت قرار دارد و داخل وارنیش نسوز یا حرارتی پنهان میباشد ( هر جاییکه وارنیش کلفت و درشتی دیدی داخلش را چک کن )

ضمنا به کاربر محترم 144287928 نیز پیامی ارسال نمایید احتمالا تجربه قابل توجهی در هواپز دارند و با مشکلات شایع برخورد داشته اند



[2319138]

پاسخ : در خواست کمک در تعمیر هواپز فلر

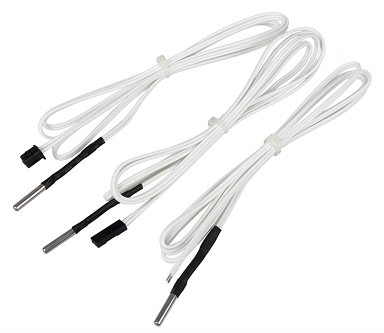

ضمن تشکر فراوان از شما حتما از کاربر 144287928 کمک میگرم سنسور دما دستگاه به صورت ntc و به شکل زیر هست

به صورت سرد 88کیلو اهم و در حالتی که به حداکثر دمای المنت می‌رسد حدود 2.6تا 2.8 کیلو اهم هست . اما از سلامت آن نمی توانم مطمئن شوم چون مشخصات فنی آن یا مدل آن مشخص نیست



[habbib]

پاسخ : در خواست کمک در تعمیر هواپز فلر

ضمن تشکر فراوان از شما حتما از کاربر 144287928 کمک میگرم سنسور دما دستگاه به صورت ntc و به شکل زیر هست
مشاهده فایل‌پیوست 167352
به صورت سرد 88کیلو اهم و در حالتی که به حداکثر دمای المنت می‌رسد حدود 2.6تا 2.8 کیلو اهم هست . اما از سلامت آن نمی توانم مطمئن شوم چون مشخصات فنی آن یا مدل آن مشخص نیست

با درود
بابت تست اینگونه قطعات طبق روش فوق عمل نمایید
توسط هویه یا سشوار و یا فندک با شعله ملایم حرارت دهید
N.T.C مقاومتی که با زیاد شدن دما مقاومت آن کم می شود. و P.T.C مقاومتی که با زیاد شدن دما، مقاومت آن زیاد می شود از روش زیر استفاده کنید.
- دو سر سیم های اهمتر را به دو سر قطعه مورد نظر متصل کنید. ( در صورت امکان از دو گیره سوسماری استفاده شود).
- سر یک سشوار روشن با باد گرم را بطور مستقیم به رو بروی قطعه مورد نظر بدمید. اگر قطعه مورد نظر پس از چند ثانیه مقاومت آن افزایش یافت، قطعه مورد آزمایش P.T.C و سالم است. اگر قطعه مورد آزمایش با کاهش مقاومت روبرو شد، قطعه مورد نظر N.T.C و سالم است.

به همین صورت تست نمایید و ببینید ایا تغییراتی داره یا خیر



[2319138]

پاسخ : در خواست کمک در تعمیر هواپز فلر

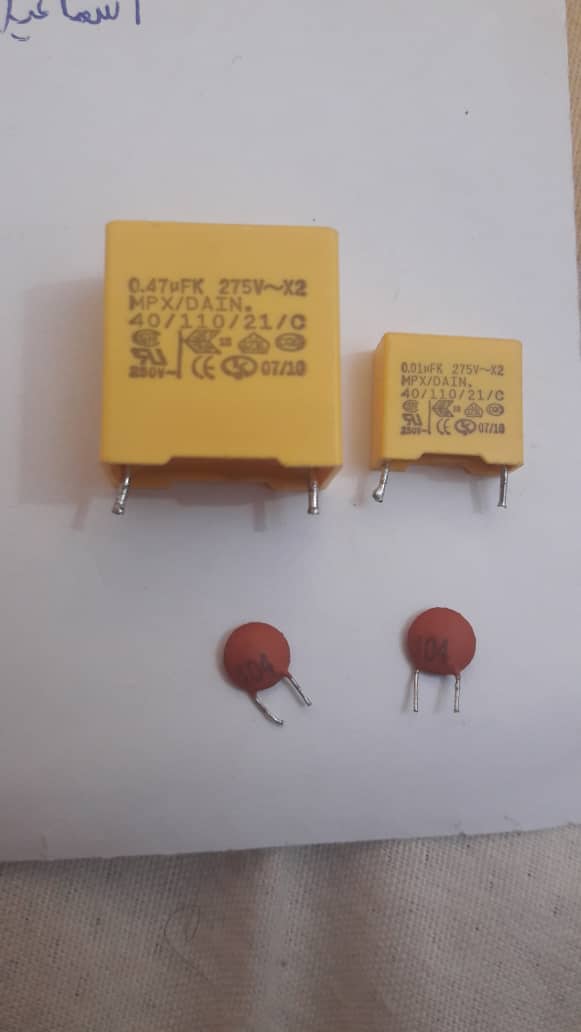

بله با گرم شدن مقاومت ntc کاهش پیدا می کند خازن ها هم بررسی کردم مشکلشی از بابت ظرفیت نداشتند



[امیر سجاد]

پاسخ : در خواست کمک در تعمیر هواپز فلر

سلام دوستان کسی تجربه تعمیر هواپز رو داره. من یک هوا پز فلر مدل Co 400d دارم که مدت هو خراب بود امروز رفتم المنتش را گیر آوردم و تعویض کردم ولی متاسفانه المت بعد از اتمام زمان همچنان روشن می ماند .

با اجازه دوست خوبم آقا حبیب
1- رله تست شود .( پلاتین رله ها جوش خورده)
2- سنسور دما احتمالا درست سر جاش نچسبیده کنترل شود.
3- ترانزیستور راه اندازه رله تست شود.



[2319138]

پاسخ : در خواست کمک در تعمیر هواپز فلر

با اجازه دوست خوبم آقا حبیب
1- رله تست شود .( پلاتین رله ها جوش خورده)
2- سنسور دما احتمالا درست سر جاش نچسبیده کنترل شود.
3- ترانزیستور راه اندازه رله تست شود.

با تشکر رله و ترانزیستور سالم هست جای سنسور هم ثابت است و قابل تغییر نیست ولی از صحت عملکرد سنسور نمی توان مطمئن بود. به ظاهر سنسور (ntc) کار می کند.
