درود دوباره خدمت همه همکاران عزیز
منبع تغذیه ما تعمیر شد و من شرح حال از اول که دستگاه به دستم رسید تا تعمیر رو خدمت شما توضیح میدم
اول همکار دستگاه رو خراب و دست خورده از همکار گرفتم
همکار گفت مشتری آورده برای تعمیر اون دو عدد ۱۳۰۰۹ و مقاومت های وات بالای ۲.۲ و تعدادی خازن رو تعویض کرده و دستگاه درست نشده
من هم با برسی دستگاه متوجه شدم که در خروجی ما ولتاژ ۳.۴ ولت داریم و با تغییر مقدار پتانسیومتر عدد تغییر نمیکنه من هم چک کردم دیدم پتانسیومتر سالم هست و چون قبلا یک منبع با همین مشکل ولتاژ پایین آوردن و با تعويض ۴۹۴ دستگاه درست شد من هم ۴۹۴ رو تعویض کردم و ولتاژ از ۳.۴ به ۱۲ رسید و با پتانسیومتر از ۱۱ تا ۱۴ تغییر میکرد ولی سه مشکل داشت !
۱) ندادن جریان
۲) صدای ترانس
۳) داغ کردن یکی از ۱۳۰۰۹ ها
من با در آوردن هر دو ۱۳۰۰۹ متوجه شدم یکی از اون ها سالم و یکی دیگه تبدیل به تریستور شده که من فقط خراب رو تعویض کردم
مشکل برطرف نشد و بازم یکی داغ میکرد و من شروع کردم به تست ترانزیستور های درایو خارج از برد که سالم بودن بعد شروع کردم به خازن ها و مقاومت ها که دیدم همگی سالم هستن

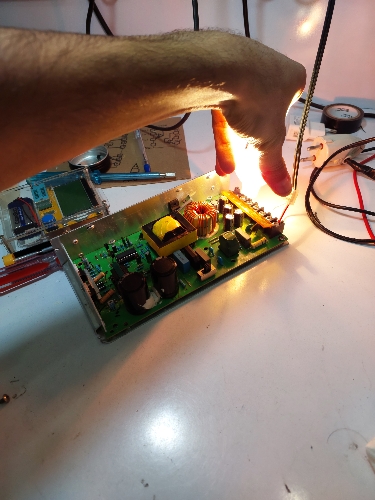

بعد هم به پیشنهاد دوستان تمام قطعات دور ۱۳۰۰۹ ها رو چک کردم بازم مشکلی نبود و آخر به گفته دوستان دو ترانزیستور ۱۳۰۰۹ رو از مدار خارج کردم و متوجه شدم هر دو سوخته و تریستور شده! این بار شک من رفت به سراغ قسمت درایو سرد که با اعلام والتاژ ۱۲ به خازن ۴۷ میکرو و خروجی دستگاه رو توی حالت مصنوعی و بدون برق ۲۲۰ زنده کردم تا عملکرد ۴۹۴ رو برسی بکنم که هیچ مشکل نداشت ۴۹۴ ولی با برسی شکل موی ترانس درایو متوجه شدم یکی از ۳ خط شکل درست نداره و متفاوت هست که با برسی متوجه شدم دیود زنر ۳۰ولت موازی با یکی از ترانزیستورهای ۱۸۱۵ سوخته ولی باز هر دو ترانزیستور رو در آوردم و متوجه شدم یکی کلا مرخص شده در صورتی که قبلا تست کرده بودم ، خلاصه با تعويض هر دو ترانزیستور ۱۸۱۵ و دیود های زنر و جایگزین ۱۳۰۰۹ ها با ۱۳۰۰۳ برای جلوگیری از اعمال هزینه بیشتر در صورت سوختن آخر دستگاه درست کار میکرد و با تعويض ۱۳۰۰۳ ها با ۱۳۰۰۹ دستگاه درست شد که عکسش رو بالا قرار دادم
در آخر از همه دوستان برای راهنمایی متشکر
