مدار عملی ویدئو سندر با برد بالای 100متر

سلام من به یه مدار عملی ویدئو سندر با برد بالای 100متر احتیاج دارم.
یه مدار تو سایت ایران مدار هست که بردش کمه تو سایت شما هم یکی هست که اونم بردش کمه حدو 50 متره ویکی دیگه هم هست همون که تو ایران مداره ولی عکسای مدار بالا نمیاد .اگه امکان داره یه مدار به من بدین که بردش کمتر از 100 متر نباشه البته خودتون بهتر میدونید که قطعات چینی بازارو گرفتنو ساختن مدار با این قطعات بی کیفیت برد مفید رو میاره پائین.
ممنون میشم اگه این مدارو در اختیارم قرار بدین .
:63000000:بازم ممنون از اینکه به فکر رشد مردم تو زمینه ی الکترونیک هستید:63000000:



[gadraj]

با سلام خدمت آقای قدیر رجبی جناب استاد ضمن سلام و تبریک بخاطر سایت بسیار عالی شما عزیزان
یه سوال مدار فرستنده که به دوستمون معرفی کردین رو دیدم بسیار عالی بود.
مشخصات ترانسفورماتور اون چیه .
ممنون​

با سلام :
عزیزم لینک و شماره پست مدار مربوطه را درج کنید در خدمتم .
موفق باشید .



[gadraj]

پاسخ : مدار عملی ویدئو سندر با برد بالای 100متر

سلام من به یه مدار عملی ویدئو سندر با برد بالای 100متر احتیاج دارم.
یه مدار تو سایت ایران مدار هست که بردش کمه تو سایت شما هم یکی هست که اونم بردش کمه حدو 50 متره ویکی دیگه هم هست همون که تو ایران مداره ولی عکسای مدار بالا نمیاد .اگه امکان داره یه مدار به من بدین که بردش کمتر از 100 متر نباشه البته خودتون بهتر میدونید که قطعات چینی بازارو گرفتنو ساختن مدار با این قطعات بی کیفیت برد مفید رو میاره پائین.
ممنون میشم اگه این مدارو در اختیارم قرار بدین .
:63000000:بازم ممنون از اینکه به فکر رشد مردم تو زمینه ی الکترونیک هستید:63000000:

با سلام :

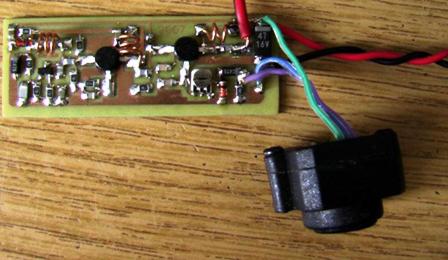

عزیزم یکی اینکه بخواهید ارسال سیگنالهای صدا و تصویر از کیفیت خوب و استانداردی برخوردار باشه خب لازمه مدارات پیچیده تری هستند اما برای امورات معمولی همین مدارات هم کارساز خواهند بود به هر حال دو مدار براتون میزارم اگه همین مدار ترانزیستوری را طبق شکلی که میزارم دقیقا مونتاژ و از قطعات اورجینال مرغوب استفاده کند تا حدود 300 متر نتیجه میده و مدار دوم که با ایسی هستش خروجی اش 50 متری هست ولی میتونید با مداری دوم که پی سی بی هم همون صفحه مونتاژش هست تا 5 وات میتونید تقویت کنید که در این صورت یک فرستنده تلویزیونی استاندارد CCIR . PAL B را خواهید داشت .
[hide] [/hide][hide][/hide][hide]مشاهده فایل‌پیوست sender.rarمشاهده فایل‌پیوست sender.rarمشاهده فایل‌پیوست sender.rar[/hide]
موفق باشید .



[gadraj]

دوستان لطفا بررسی کنن ایا این فرستنده تلویزیونی با برد 2 کیلومتر صحت داره
با سلام :
مدارش کار میکنه و ارسال صدا به صورت اف ام و تصویر به صورت مدولاسیون دامنه {AM } میباشد اما برد ان حدود بستگی به قطعات مصرف شده و تنظیمات و محیط انتشار دارد معمولا خیلی کمتر از این حرفاست { حدود 300 متر بیشتر انتظار نداشته باشید .
موفق باشید .



[gadraj]

با سلام منتظر جواهستم:busted_red:

با سلام :
دوست عزیز به سوالات و درخواست های ناقص و گنگ پاسخی نداریم .
اکثر مدارات موجود در انجمن با ترازیستور فوق کار میکنند و نیازی به نقشه مجزا نیست .
از حدودای 30 کیلو هرتز الــــــــــــــی مـــــــــا شــــــــــــــــــا لله تا سطح گیگا هرتز را طیف RF گویند باید رنج فرکانسی و توان خروجی و ولتاز کاری و توان ورودی در دسترس باشد تا بتوان مدار مورد درخواست شما را طراحی کرد که درخواست تون ناقص ....
موفق باشید .



[heidari]

با سلام با 18 ولت کار می کند و در دامنه ی FM است وتوان خرو جی ان 5 وات است و توان ورو دی ان 500میلی وات است وبافرکانس 40مگا الی 1گیگا هرتز کارمی کند:busted_red:



[starmomo]

سلام جناب اقای رجبی .از زحمات شما سپاسگزارم.واقعا این انجمن بدونه کمک شما و دوستانتون هیچه.جسارتا می خواستم بدونم ما پهپادی ساختیم نیاز به مداری داریم که تصاویره یا همون فیلم زنده از محیطو به صورت انلاین وبه صورت بی سیم برای ما ارسال کنه.ایا چنین مداری هست.ممنون.در ضمن جناب رجبی مدار هایی که دیدم زیره 300 متر بود مداری در حد کیلومتر نمیتونید به ما بدین کارمون گیره؟مرسی.جواب مارو نمیدین چرا

​



[jfrras]

با سلام با 18 ولت کار می کند و در دامنه ی FM است وتوان خرو جی ان 5 وات است و توان ورو دی ان 500میلی وات است وبافرکانس 40مگا الی 1گیگا هرتز کارمی کند:busted_red:

سلام

دوست عزیز اگه منظور شما مشخصات قطعه است !! یک فرستنده میتواند پهنای فرکانسی حدود (20 مگاهرتز) رو البته با تنظیم کلیه تریمر ها و غیره داشته باشه . اگه بخواهید این فرکانس رو تو عملکرد فرستنده داشته باشید عملا غیر ممکن است.(40 تا 1 گیکا هرتز). اگه قطعه خاصی دارید باید از روی دیتا شیت اون اقدام کنید بدون دیتا شیتش طراحیش مشکله . از این لحاظ درخواست شما ناقص می باشد.



[jfrras]

سلام جناب اقای رجبی .از زحمات شما سپاسگزارم.واقعا این انجمن بدونه کمک شما و دوستانتون هیچه.جسارتا می خواستم بدونم ما پهپادی ساختیم نیاز به مداری داریم که تصاویره یا همون فیلم زنده از محیطو به صورت انلاین وبه صورت بی سیم برای ما ارسال کنه.ایا چنین مداری هست.ممنون.در ضمن جناب رجبی مدار هایی که دیدم زیره 300 متر بود مداری در حد کیلومتر نمیتونید به ما بدین کارمون گیره؟مرسی.جواب مارو نمیدین چرا

​

سلام
دوست عزیز استفاده از مدارات فرستنده های برد بالای تصویری طبق قانون ممنوع هستند . قطعات خاص فرکانسی نیاز دارد. می تونید ماژول آماده که تصویر رو بصورت دیجیتال ارسال و دریافت کنه رو
از خارج از کشور تهیه کنید . اگه از فرستنده آنالوگ می خواهید استفاده کنید لااقل از فرکانسی استفاده کنید که کسی دیگه نتونه دریافت کنه. یعنی بالای 1200 مگاهرتز.!!



[starmomo]

سلام ممنون می تونید اسمشو به من بگید تاببینم می تونم بگیرم.
