سلام استاد - خسته نباشید

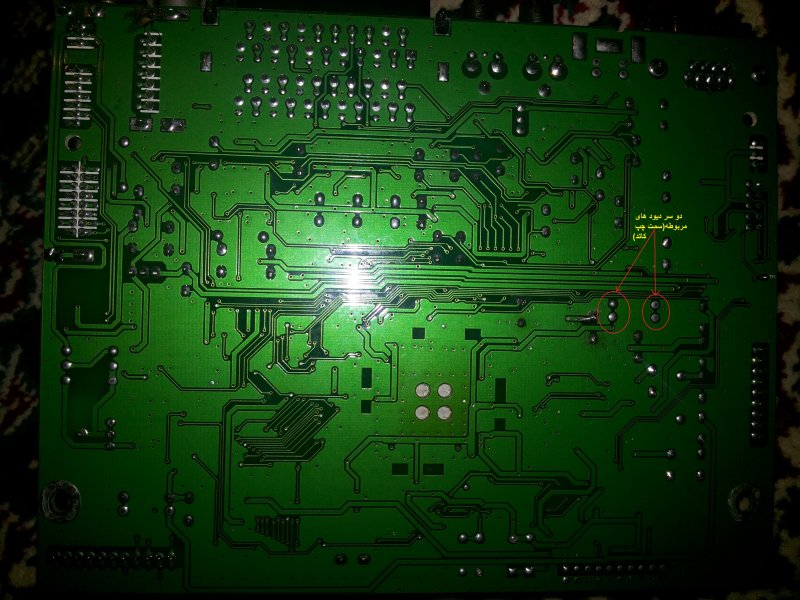

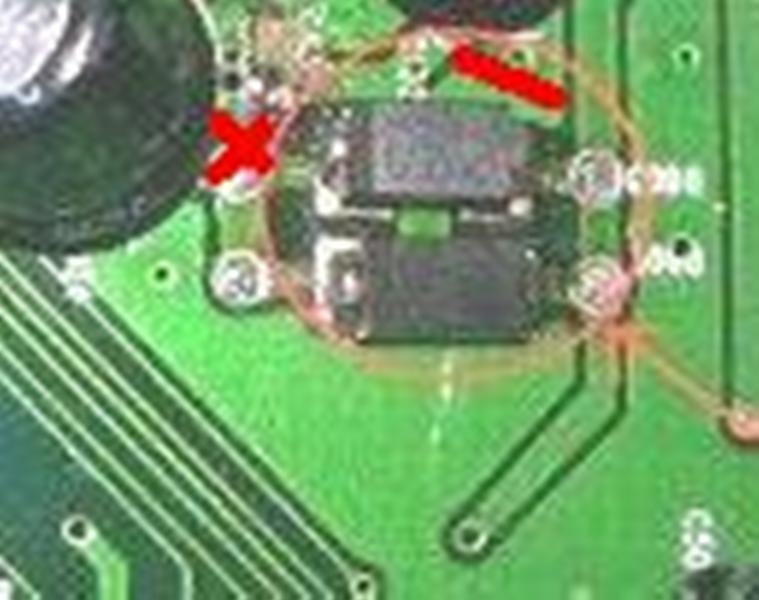

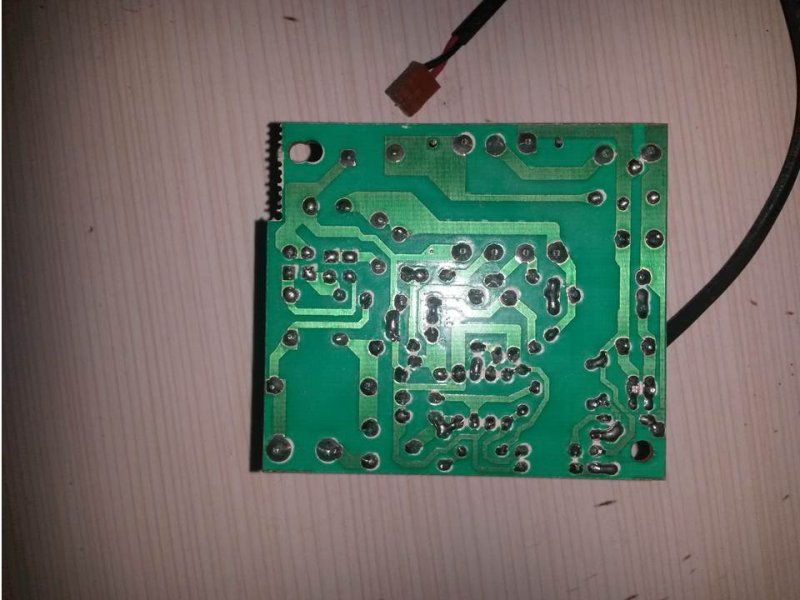

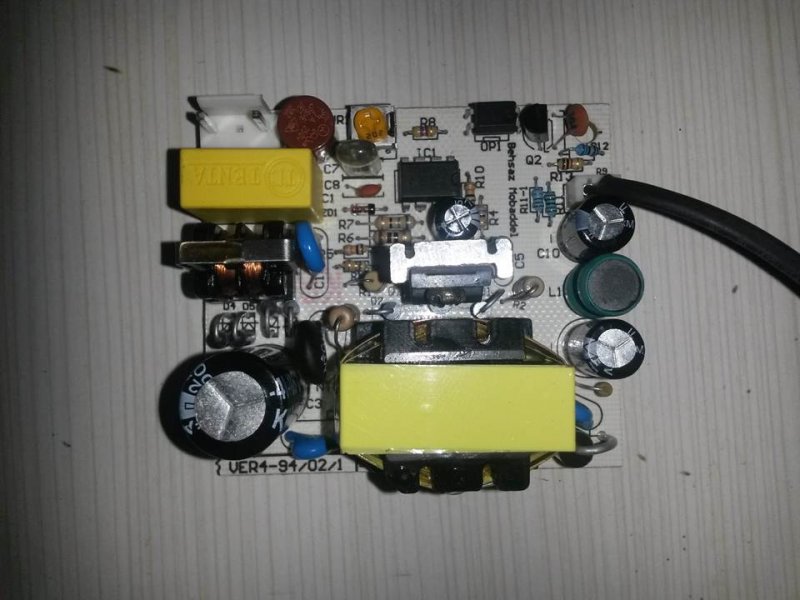

1-استاد فرمایش شما رو انجام دادم و تک تک قطعات مسیر رو جدا کردم و مدار رو چک کردم همچنان خروجی دیود به بدنه راه می داد مجبور شدم قطعات SMD رو هم جدا کنم که این بخش خیلی وقت گیر و سخت بود باز هم مشکل پیدا نشد.

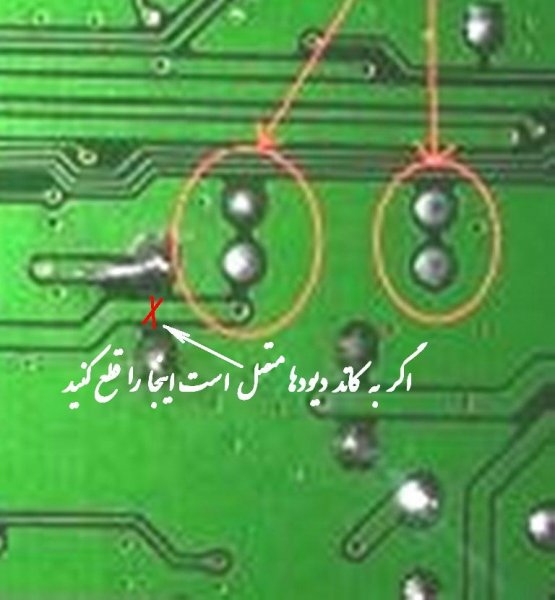

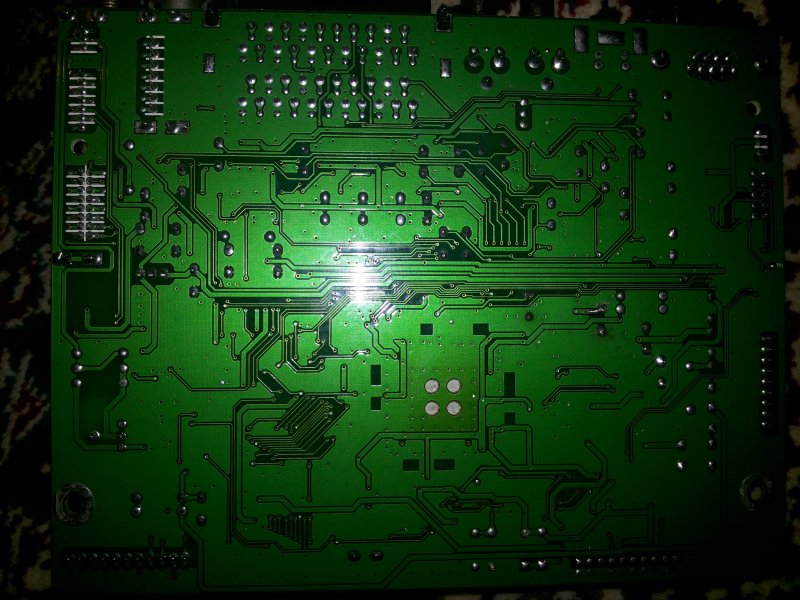

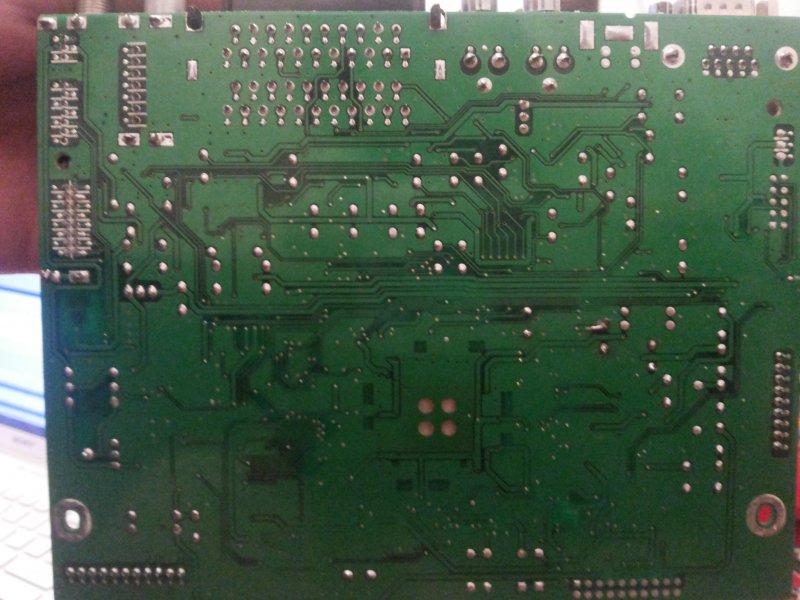

2- خروجی دیود 3 شاخه شده که هر 3تای آن به CPU منتهی شده (دلیل داغ بودن دیودها و CPU با وجود جدا کردن سلف اولی که خدمتتون عرض کردم (سلفی که سر راه یکی از خروجی های سه گانه دو دیود S1J بود و در ابتدا تصور می کردم تنها خروجی دو دیود است) دو تای اون رو با جدا کردن سلف سر راهش قطع کردم و همچنان مشکل باقی موند ولی یکی از این 3 شاخه بدون سلف به CPU رفته و نمی شه مسیرش رو به CPU قطع کرد. الان تنها گزینه ای که باقی مونده:خروجی دو دیود از داخل CPU به بدنه اتصال داره (به احتمال قوی و اگه این خروجی جای دیگه رو تغذیه نکرده باشه که بعیده چون چشمی تمام مسیرها رو چک کردم).

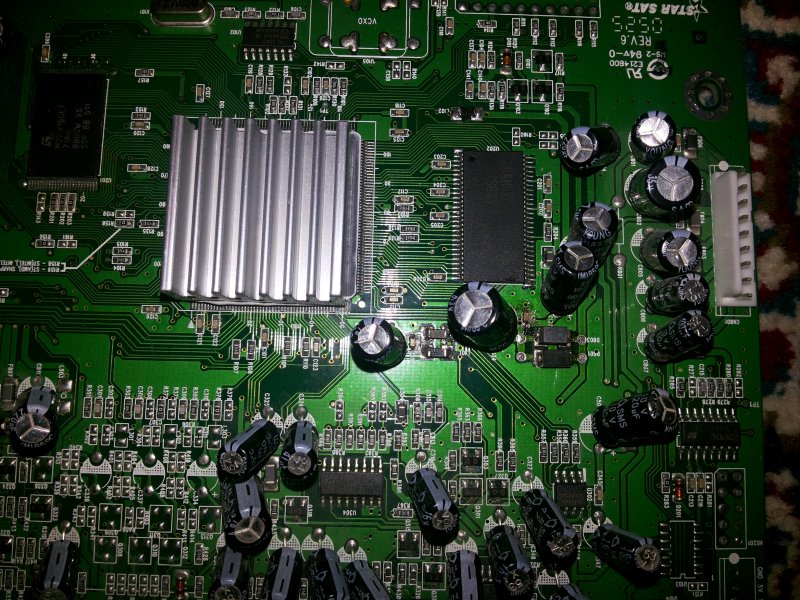

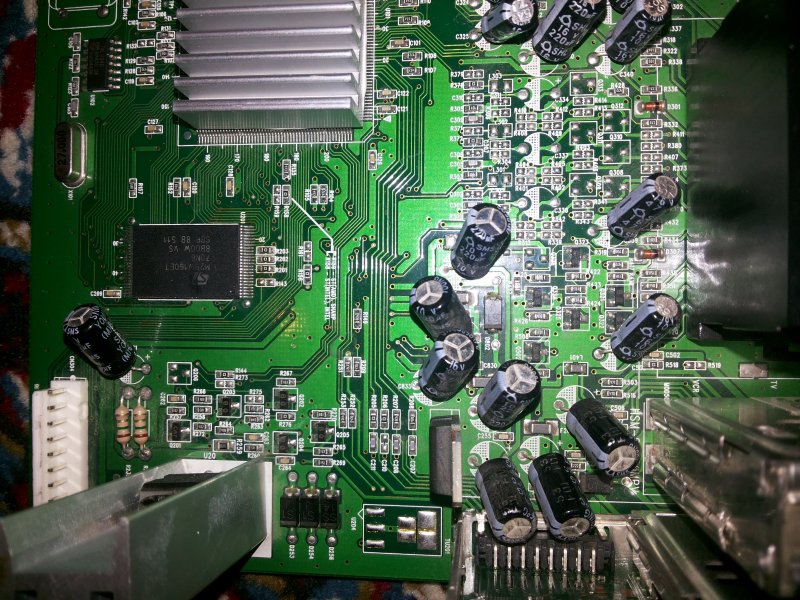

3-این رو هم اضافه می کنم که هیت سینگ به بدنه راه نمی ده.
ممنون میشم اگه همچون همیشه لطف کنید و راهنمایی کنید.
سپاس
1-استاد فرمایش شما رو انجام دادم و تک تک قطعات مسیر رو جدا کردم و مدار رو چک کردم همچنان خروجی دیود به بدنه راه می داد مجبور شدم قطعات SMD رو هم جدا کنم که این بخش خیلی وقت گیر و سخت بود باز هم مشکل پیدا نشد.
2- خروجی دیود 3 شاخه شده که هر 3تای آن به CPU منتهی شده (دلیل داغ بودن دیودها و CPU با وجود جدا کردن سلف اولی که خدمتتون عرض کردم (سلفی که سر راه یکی از خروجی های سه گانه دو دیود S1J بود و در ابتدا تصور می کردم تنها خروجی دو دیود است) دو تای اون رو با جدا کردن سلف سر راهش قطع کردم و همچنان مشکل باقی موند ولی یکی از این 3 شاخه بدون سلف به CPU رفته و نمی شه مسیرش رو به CPU قطع کرد. الان تنها گزینه ای که باقی مونده:خروجی دو دیود از داخل CPU به بدنه اتصال داره (به احتمال قوی و اگه این خروجی جای دیگه رو تغذیه نکرده باشه که بعیده چون چشمی تمام مسیرها رو چک کردم).
3-این رو هم اضافه می کنم که هیت سینگ به بدنه راه نمی ده.
ممنون میشم اگه همچون همیشه لطف کنید و راهنمایی کنید.
سپاس
