مشکل: جرقه شدید بعداز تعویض فیوز سوخته درپاور 540 وات

[a.ferdosi]

با سلام

پل دیود که ظاهرا سالمه عوض کردم ترانزیستورهای هیت سینک اول + دیود (که البته هم سخت گیر اومد و هم به نسبت خیلی گرون بود) رو عوض

کردم برای اطمینان هم از لامپ تستر 200 وات بصورت سری جای فیوز استفاده کردم ولی بمحض زدن کلید دیود پوکید و فیوز ساختمان هم پرید!



[SkyCity]

با سلام

پل دیود که ظاهرا سالمه عوض کردم ترانزیستورهای هیت سینک اول + دیود (که البته هم سخت گیر اومد و هم به نسبت خیلی گرون بود) رو عوض

کردم برای اطمینان هم از لامپ تستر 200 وات بصورت سری جای فیوز استفاده کردم ولی بمحض زدن کلید دیود پوکید و فیوز ساختمان هم پرید!

درود
دوست عزیز یک جای کار شما قطعا ایراد دارد - کل بحث فیوز پروندن مربوط به منطقه اول میشه که همه دوستان راهنمایی های لازم را انجام دادند -
شما لامپ تست را چگونه درست کردید ؟ میشه یه عکس بزارید ؟ تا بحال نشنیده ام که با لامپ تست فیوز بپرد !
سپاس
​



[a.ferdosi]

درود
دوست عزیز یک جای کار شما قطعا ایراد دارد - کل بحث فیوز پروندن مربوط به منطقه اول میشه که همه دوستان راهنمایی های لازم را انجام دادند -
شما لامپ تست را چگونه درست کردید ؟ میشه یه عکس بزارید ؟ تا بحال نشنیده ام که با لامپ تست فیوز بپرد !
سپاس
​

با سلام وتشکر از پست های دوستان بخصوص شما دوست گرامی که وقت گذاشتید

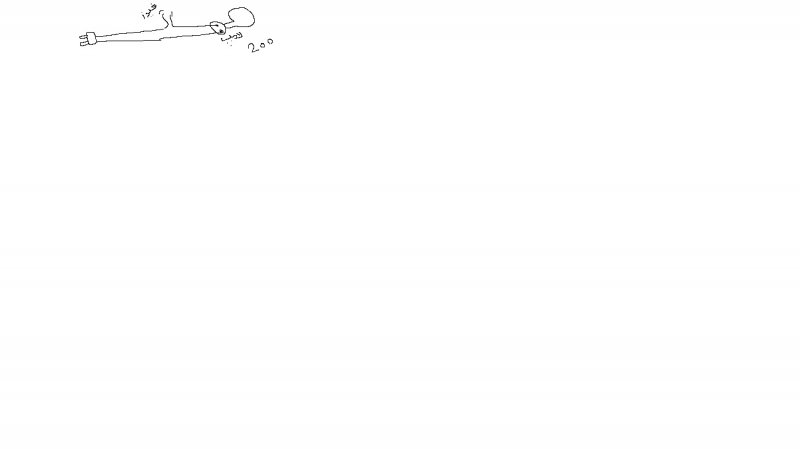

عرض کنم تستر بصورت زیر درست کردم. درضمن قبلش عرض کردم در مرتبه اول هم خود فیوز دستگاه سوخت ولی فیوز ساختمان هم پرید که هنوزهم این برام سواله که فیوز اول وقتی میپره فیوز بعد(ساختمان) چرا قطع شد؟



[SkyCity]

با سلام وتشکر از پست های دوستان بخصوص شما دوست گرامی که وقت گذاشتید
عرض کنم تستر بصورت زیر درست کردم. درضمن قبلش عرض کردم در مرتبه اول هم خود فیوز دستگاه سوخت ولی فیوز ساختمان هم پرید که هنوزهم این برام سواله که فیوز اول وقتی میپره فیوز بعد(ساختمان) چرا قطع شد؟

درود
شما چرا اینگونه تست را انجام میدهید ؟!

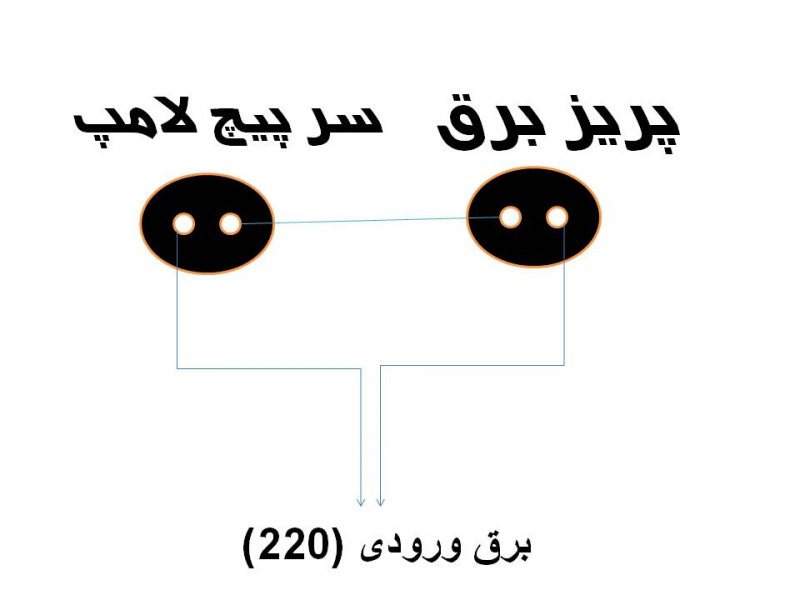

مدار سری را بیرون از مدار پیاده کنید و با توجه به شکل زیر کابل پاور را درون پریز مدار سری که در عکس مشخص کردم بزنید - من به شخصه بر روی دیوار به طریق شکل زیر درست کردم و بسیار به کمکم آمده ! حتی در مانیتور و اسپیکر هم کمک میکنه تا اتصالی را متوجه بشیم و نمیزاره فیوز مغازه یا محل کار بپره !
حتی به یاد دارم که یکبار فاز و نول را جامپر کردم و لامپ 100 وات یکسره روشن و با تمام وجود نور داد
سپاس



[غزال]

با سلام

پل دیود که ظاهرا سالمه عوض کردم ترانزیستورهای هیت سینک اول + دیود (که البته هم سخت گیر اومد و هم به نسبت خیلی گرون بود) رو عوض

کردم برای اطمینان هم از لامپ تستر 200 وات بصورت سری جای فیوز استفاده کردم ولی بمحض زدن کلید دیود پوکید و فیوز ساختمان هم پرید!

سلام

عزیزم این موضوع محاله که لامپ 200 سری کردید و فیوز ساختمان پریده باشه
قطعا اشتباه میکنید
یا لامپ را با برق شهر سری نکردی و جای دیگری در مدار سری کردی
یا ولتاژ لامپ 220 ولتی نبوده و مثلا 12 ولتی 200 وات بوده

سپاس



[reza_476]

باسلام
اشکال شما:
[hide]

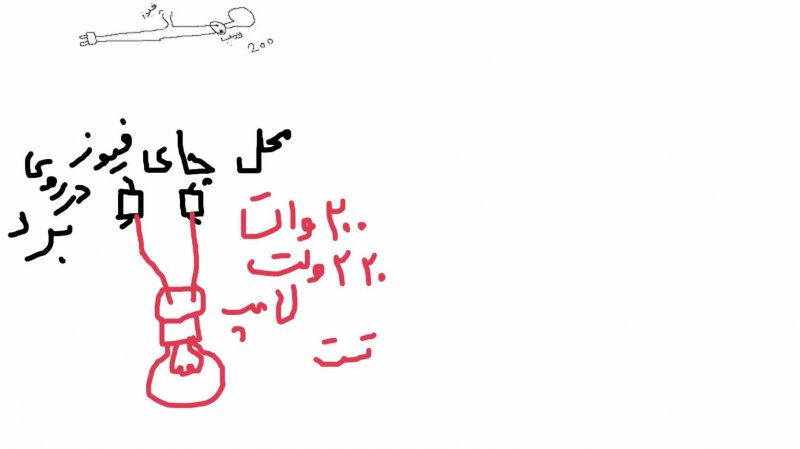

شما باید لامپ تست را به محل جای فیوزی در روی برد مدارچاپی که فیوز هم خارج شده باشد باید با گیره سوسماری وصل میکرد که در اینصورت بصورت سری در مدار قرار میگرفت و بجای 220 ولت فقط 110 ولت وارد مدار میشد و دیگر قطعات نمیسوختند و براحتی عیب یابی میکرد طبق شکل زیر شما اشتباه وصل کردی:
[/hide]



[a.ferdosi]

با سلام
بله دقیقا شما درست میفرمایید
اشتباه بزرگی بود چون هم به لامپ برق وصل بود و هم پاور احتمالا بخاطر همین دیود ترکید و فیوز هم پرید:29000000:



[a.ferdosi]

باسلام
ببخشید باتوجه به سوختن دیود تعویض کردم فقط یک مشکل که قبلا توجه نداشتم بین دیود و هیت سینگ یک پد سیلیکونی هست ولی اگر پیچ بشه با پایه های فت ها اتصال میشه دوتا پایه فتها هم رومدار و هم هیت سینگ بهم وصل هستند ولی پایه دیود رو مدار بهشون وصل نیست و بینشون خازن هست که با پیچ کردن اتصال میشه



[a.ferdosi]

باسلام قطعات عوض شده لامپ هم سری وصل کردم روشن نشد ظاهرا مشکلی نیست فقط دیود رو به هیت سینگ پیچ نکردم به همون دلیل که عرض کردم اگر دوستان این مورد رو هم راهنمایی کنند انشاا... حله. ممنون



[ITE-1983]

از دوستان مجرب خصوصا جنابreza _476 گرامی
خواهش میکنیم از روش تست لامپ یه فیلم بذاره لااقل یه فیلم 5 ثانیه ای بذاره که ببینیم لامپ به کجا وصل میشه.ممنونم
