تست ترانزيستورهاي موس فيت

tahaali9095 · 2014-03-18

TABASOOMTZ گفت:
با سلام خدمت استادان محترم
من این تاپیک رو خوندم اما اگه ما بخوایم ماسفتی رو تست کنیم که نه می دونیم nکاناله نهpکاناله نه میدونم گیت دربن و سورس کجاست و فقط یه اوومتر دیجیتالی در اختیار داریم چطوری باید به اون گفته های بالا پی ببیریم؟؟؟:ambivalence::ambivalence::ambivalence:

با سلام
دوست عزیز بالاخره روی ترانزیستور شما نوشته هایی هست، با توجه به آن نوشته ها تو نت سرچ و به دیتا شیتش دسترسی پیدا میکنید،
بعد از شناسایی پایه ها ، سپس اقدام به تست میکنید
جناب

m.alaee در پست 27 نیز روش جالبی را آموزش داده اند

موفق باشید

TABASOOMTZ · 2014-03-19

بله حق با شماست اگه بل فرض به اینترنتم دسترسی نبود باید نشت یا راهی هست؟؟:confusion::confusion::confusion:

غفور · 2014-03-20

یک روش این است که روی برد توحالت خاموش و هیچ قطعه ای روی مادربرد نباشد مولتی متر را تو حالت بیزر قرار بده و پایه ها رو دو به دو چک کن ببینم بوق میزند یا نه اگه بوق بزند مشکوک میشویم و خارج از برد تست میکنیم و اگر دوبه دو دوتا عدد مساوی بدهد سوخته است

TABASOOMTZ · 2014-03-20

غفور گفت:
یک روش این است که روی برد توحالت خاموش و هیچ قطعه ای روی مادربرد نباشد مولتی متر را تو حالت بیزر قرار بده و پایه ها رو دو به دو چک کن ببینم بوق میزند یا نه اگه بوق بزند مشکوک میشویم و خارج از برد تست میکنیم و اگر دوبه دو دوتا عدد مساوی بدهد سوخته است

سلام دوستان من نمی خوام که ببینم خرابه یا نه می خوام ببینم پایه هاش کدوم درین کدوم سورس و کدوم گیت هستن و نوع ماسفت چیه؟؟؟

gadraj · 2014-03-21

TABASOOMTZ گفت:
سلام دوستان من نمی خوام که ببینم خرابه یا نه می خوام ببینم پایه هاش کدوم درین کدوم سورس و کدوم گیت هستن و نوع ماسفت چیه؟؟؟

با سلام :
سال نو مبارک :
همونطور که برای شروع هر کاری ابتدا باید ابزارهایی مثل: اهمتر و هویه و.... تهیه کنید !! همچنین منابع هم جزو لاینفک این شروع میباشد امروزه بدون دسترسی به اینترنت و یا حداقل کتابچه و برگه های دیتاشیت قطعات را باید در کنار ابزارهای خود داشته باشید و بدون این منابع تقریبا کار به جایی نمی رسد .
- برای پی بردن به مشخصات هر قطعه ای سریع ترین راه و روش ... خواندن شماره و نوشته های روی قطعه و سپس وارد کردن همین متون یا شماره ها در باکس های جستجوی مرورگر و یا لااقلش یافتن برگه اطلاعاتی مربوط به همون قطعه از کتابها و... { که معمولا بروز نیستند و ناقص... و بهترین روش همون اینترنت میباشد } .
1 = ابتدا شماره قطعه را میخونید : فرضا روی یک ترانزیستور درج شده >> IXFL100N50P
2- حال همین شماره را در باکس جستجوی مرورگر خود تایپ کرده و با زدن کلید اینتر کیبرد تون منتظر نتیجه باشید ...
- - - معمولا اولین لینک در صفحه باز شده پاسخ درخواست شما خواهد بود اما برای یافتن اطلاعات بیشتر میتونید تا هر چند صفحه ای که در اختیار تون میگیره را مرور و مطالعه کنید ...
3- در صفحه باز شده همه اطلاعات راجع به قطعه خود را به همراه تصویر و شماتیکی برای بکارگیری پیش فرض قطعه خود را مشاهده یا از لینکی که براتون میده دانلود کرده و سپس باز کنید ...

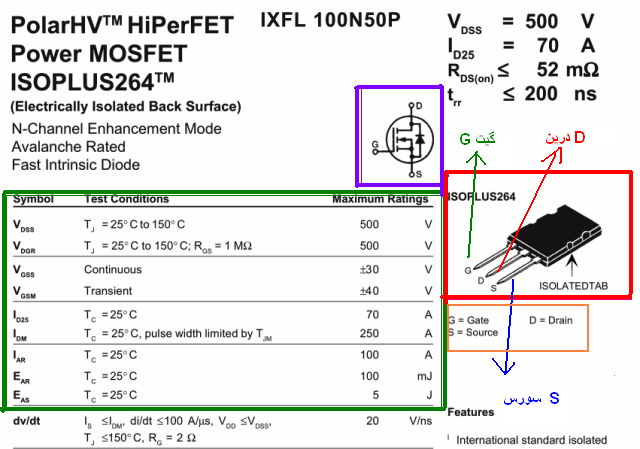

-- در مثال شماره IXFL100N50P این عکس را خواهید دید که پایه های ان و مشخصات لازم دیگر در ان درج شده و راهنمای کاربردی ان قطعه را دارا میباشد مثل :
[hide]

[/hide]
IXFL100N50P SEMICONDUCTOR - IXFL100N50P - N CH MOSFET, 500V, 70A, ISOPLUS264

میبینید که علاوه بر پایه ها و نام انها نوع کانال P یا N{ که این قطعه نوع کانال منفی هست } و ولتاژ کار و توان و سایر مشخصات قطعه درج شده است حال میتونید با استفاده از مطالب اموزشی تست موس فیت همین صفحه قطعه خود را به راحتی تست کنید .
موفق باشید .

m-j · 2014-03-21

TABASOOMTZ گفت:
با سلام خدمت استادان محترم
من این تاپیک رو خوندم اما اگه ما بخوایم ماسفتی رو تست کنیم که نه می دونیم nکاناله نهpکاناله نه میدونم گیت دربن و سورس کجاست و فقط یه اوومتر دیجیتالی در اختیار داریم چطوری باید به اون گفته های بالا پی ببیریم؟؟؟:ambivalence::ambivalence::ambivalence:

سلام
دوست عزیز شما ابتدا بایستی پایه های ماسفت رو از طریق دیتا شیت تعیین کنی و بعد با روش های ارائه شده به تست آن بپردازی
موفق باشید

TABASOOMTZ · 2014-03-21

gadraj گفت:
با سلام :
سال نو مبارک :
همونطور که برای شروع هر کاری ابتدا باید ابزارهایی مثل: اهمتر و هویه و.... تهیه کنید !! همچنین منابع هم جزو لاینفک این شروع میباشد امروزه بدون دسترسی به اینترنت و یا حداقل کتابچه و برگه های دیتاشیت قطعات را باید در کنار ابزارهای خود داشته باشید و بدون این منابع تقریبا کار به جایی نمی رسد .
- برای پی بردن به مشخصات هر قطعه ای سریع ترین راه و روش ... خواندن شماره و نوشته های روی قطعه و سپس وارد کردن همین متون یا شماره ها در باکس های جستجوی مرورگر و یا لااقلش یافتن برگه اطلاعاتی مربوط به همون قطعه از کتابها و... { که معمولا بروز نیستند و ناقص... و بهترین روش همون اینترنت میباشد } .
1 = ابتدا شماره قطعه را میخونید : فرضا روی یک ترانزیستور درج شده >> IXFL100N50P
2- حال همین شماره را در باکس جستجوی مرورگر خود تایپ کرده و با زدن کلید اینتر کیبرد تون منتظر نتیجه باشید ...
- - - معمولا اولین لینک در صفحه باز شده پاسخ درخواست شما خواهد بود اما برای یافتن اطلاعات بیشتر میتونید تا هر چند صفحه ای که در اختیار تون میگیره را مرور و مطالعه کنید ...
3- در صفحه باز شده همه اطلاعات راجع به قطعه خود را به همراه تصویر و شماتیکی برای بکارگیری پیش فرض قطعه خود را مشاهده یا از لینکی که براتون میده دانلود کرده و سپس باز کنید ...
-- در مثال شماره IXFL100N50P این عکس را خواهید دید که پایه های ان و مشخصات لازم دیگر در ان درج شده و راهنمای کاربردی ان قطعه را دارا میباشد مثل :
hidden content may not be quoted
IXFL100N50P SEMICONDUCTOR - IXFL100N50P - N CH MOSFET, 500V, 70A, ISOPLUS264

میبینید که علاوه بر پایه ها و نام انها نوع کانال P یا N{ که این قطعه نوع کانال منفی هست } و ولتاژ کار و توان و سایر مشخصات قطعه درج شده است حال میتونید با استفاده از مطالب اموزشی تست موس فیت همین صفحه قطعه خود را به راحتی تست کنید .
موفق باشید .

دوست عزیز می شه بفرمایین اگه اینترنت در دست رس نباشه چی کار باید کرد یعنی راهی به جز اینترنت کسی سراغ نداره؟؟؟؟؟
یعنی با اوومتر ساده بدون اینترنت نمی شه مشخص کرد؟؟؟؟

gadraj · 2014-03-21

TABASOOMTZ گفت:
دوست عزیز می شه بفرمایین اگه اینترنت در دست رس نباشه چی کار باید کرد یعنی راهی به جز اینترنت کسی سراغ نداره؟؟؟؟؟
یعنی با اوومتر ساده بدون اینترنت نمی شه مشخص کرد؟؟؟؟

با سلام :
در پاسخ پست قبلی همه روش و راه های ممکنه را مصور شرح داده ام متاسفانه متن پست فوق را کامل مطالعه نکرده اید و اقدام به ارسال اسپم و بی ربط میدهید پست قبلی را کامل مطالعه کنید پاسخ داده شده است اگر مفهوم نبود ؟ در رابطه با پاسخ پی گیری کنید .از ارسال پست اسپم خود داری کنید .
- بالاخره باید منبع اطلاعاتی در دسترس داشته باشین !!! امروزا بدون نت دسترسی به دیتا شیت و برگه های اطلاعاتی تقریبا غیر ممکن هست مگر قطعه مورد ابتیاع خودش دارای کاتالوگ و سرویس منوال کامل داشته باشد که بازم معمولا ندارند ... قطعات قدیمی مندرج در کتابها و ... هم در حال حاضر منسوخ شده اند .
موفق باشید .

TABASOOMTZ · 2014-03-24

با سلام این هم یه روش برای تست ماسفت بدون اینترنت و دیتا شیت که واسه استخدام به درد می خوره
براي اينكار بهتره با شماره گذاري برندهاي مختلف و استانداردها اشنا باشيم مثلا ماسفت هاي ژاپني كه با2S شروع ميشن اگه اولين حرف بعد از 2S مياد حرفK باشه نشاندهنده ي كانال N بودن ماسفته و اگه حرف J باشه نشاندهنده كانال P بودن ماسفته.ماسفتهاي اروپايي زياد بچه هاي خوبي نيستن! و هر شركتي براي خودش يه جور نامگذاري ميكنه و بايد تجربه كسب كنيم.به هر حال براي تست كلي ماسفت ابتدا دو پايه رو پيدا ميكنيم كه به اندازه يه ديود افت ولتا

gadraj · 2014-03-25

TABASOOMTZ گفت:
با سلام این هم یه روش برای تست ماسفت بدون اینترنت و دیتا شیت که واسه استخدام به درد می خوره
براي اينكار بهتره با شماره گذاري برندهاي مختلف و استانداردها اشنا باشيم مثلا ماسفت هاي ژاپني كه با2S شروع ميشن اگه اولين حرف بعد از 2S مياد حرفK باشه نشاندهنده ي كانال N بودن ماسفته و اگه حرف J باشه نشاندهنده كانال P بودن ماسفته.ماسفتهاي اروپايي زياد بچه هاي خوبي نيستن! و هر شركتي براي خودش يه جور نامگذاري ميكنه و بايد تجربه كسب كنيم.به هر حال براي تست كلي ماسفت ابتدا دو پايه رو پيدا ميكنيم كه به اندازه يه ديود افت ولتا
