تستر قطعات الکترونیک حرفه ای (ترانزیستورها . دیودها. خازنها .سیم پیچ ها. و مقاومت ها)

[OM!DTAK]

سلام دوستان عزیز
بلاخره بعد چند هفته توانستیم تستر قطعات را تست و راه اندازی کنیم.
این دستگاه قادر است .تمامی ترانزیستور های npn .pnp(بدون دیود ها ). mosfet.ujt . fet
انواع دیود اعم از ال ای دی . معمولی فست. دوتایی شبیه به ترانزیستور
انواع خازن : از 25 پیکو تا 10000 میکرو را همراه با esr متر( SMD و غیره....)
انواع مقاومت تا 500 کیلو اهم
انواع سلف و سیم پیچ از 10 میکرو هانری به بالا

از مشخصات این دستگاه میتوان به : کم حجم بودن .توانایی تست قطعات اس ام دی SMD (مادر بردها و غیره) با سوکت روی دستگاه.
سوکت تست ژاپنی محکم و با دوام
و همچنین در صورت استفاده نکردن بعد از 10 ثانیه بصورت خودکار خاموش می شود.

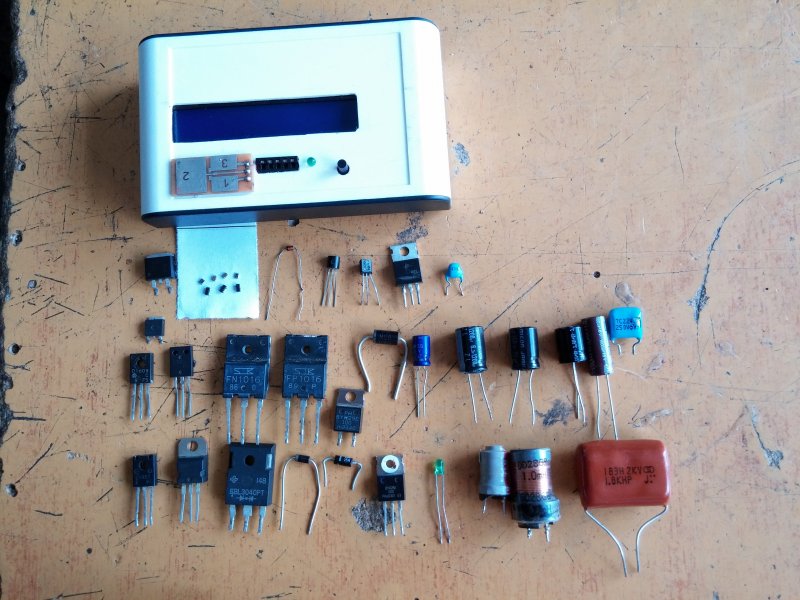

حال به تصاویر نگاه کنید :

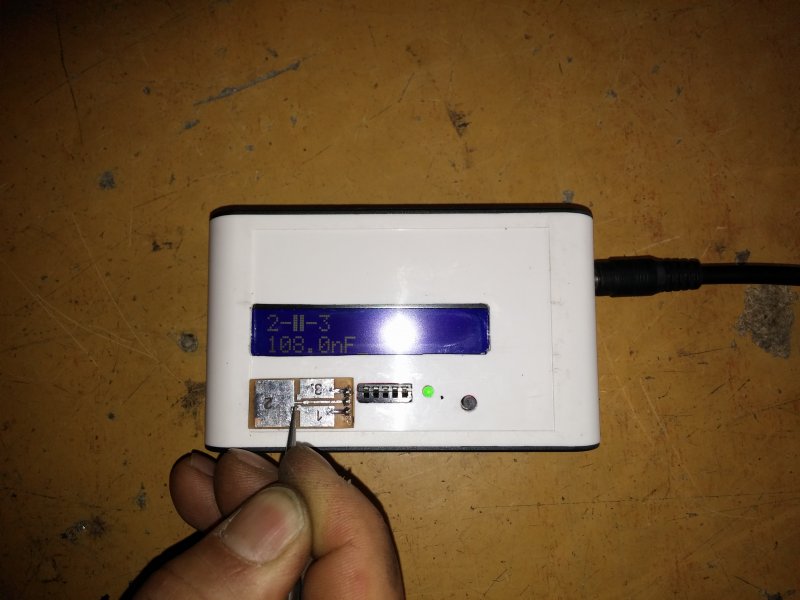

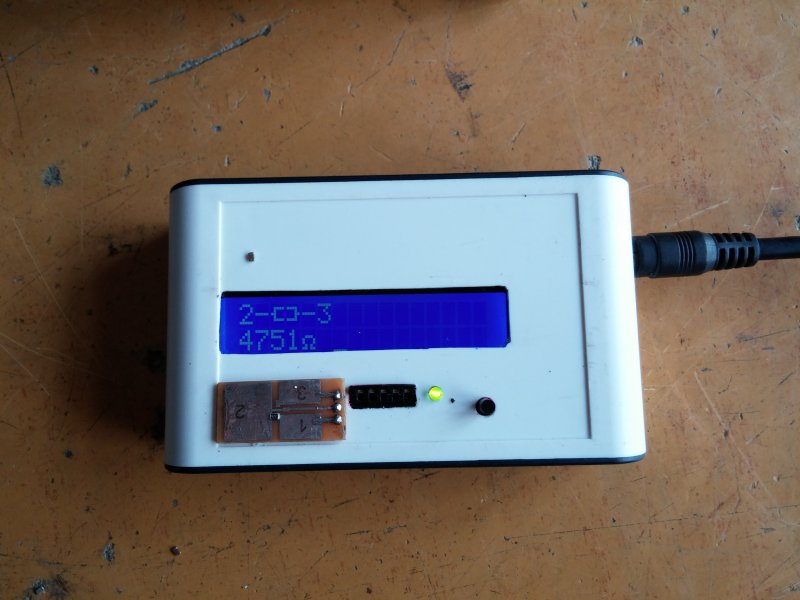

نمونه ای از تست قطعات SMD

مشاهده فایل‌پیوست 94801
مشاهده فایل‌پیوست 94802
hidden content may not be quoted

مشاهده فایل‌پیوست 94803

در پست های بعدی فیلم های هم آپلود خواهد شد!
​

با سلام و ارزوی قبولی طاعات و عبادات

مهندس شما با این همه سلیقه و دانش چرا یه درگاه پرداخت آنلاین راه اندازی نمیکنید که کاربران هم تو پرداخت راحت باشن
اگه خواستین از طریق پ.خ در ارتباط باشید راهنماییتون میکنم بدون هیچ هزینه ای درگاه پرداخت آنلاین داشته باشید.

قیمت همکاری هم ارسال کنید.

با احترام



[mehdifull]

سلام آقای رسولی امروز که اومدم با تستر کار کنم متوجه شدم وقتی با پایه 1 خازن تست میکنم دیگه esr رو نمیندازه فقط با 2و3 میندازه
الان این طور شده به نظر تون چش شده



[jfrras]

سلام
با چند مدل تست کنید بعد نتیجه رو اعلام کنید.



[farzad.]

با سلام
جناب رسولی تستر فوق در چه رنجی از سلف ها رو میتونه اندازه گیری کنه؟



[jfrras]

با سلام
جناب رسولی تستر فوق در چه رنجی از سلف ها رو میتونه اندازه گیری کنه؟

سلام
در اولین پست اعلام شده می تونید ببینید.
http://www.irantk.ir/irantk55330/#post308787

​



[gamer1]

سلام
قيمت و نحوه خريد رو براي بنده هم پيام كنيد
با سپاس فراوان



[mehdifull]

سلام
با چند مدل تست کنید بعد نتیجه رو اعلام کنید.

متاسفانه پایه 1 دیگر esr را نمی اندازد یعنی 0.00% میدهد اما وقتی با 2و3 میگیرم درست عمل میکند اما پایه 1و2 بهتر بود برای خازن های ظرفیت پایین 2و3 برای خازن های پایین مشکل داره و یک ترانزیستور رو هم که تست کردم با اینکه سالم بود مثل دیود دوبل نشونش میداد .



[jfrras]

متاسفانه پایه 1 دیگر esr را نمی اندازد یعنی 0.00% میدهد اما وقتی با 2و3 میگیرم درست عمل میکند اما پایه 1و2 بهتر بود برای خازن های ظرفیت پایین 2و3 برای خازن های پایین مشکل داره و یک ترانزیستور رو هم که تست کردم با اینکه سالم بود مثل دیود دوبل نشونش میداد .

احتمالا از روی مدار تست مشکل پیدا کرده.
احتمال دارد خازن تخلیه نشده به دستگاه زده باشید.!!

آقا طی پیام خصوصی عرض خواهد شد.

​



[havin]

سلام جناب مهندس لطفآ شماره حساب ومبلغ را برای من پیام خصوصی کنید. متشکرم

​



[techno.persi]

با سلام خدمت آقای jfrras
در صورت امکان قیمت و شماره حساب را برای بنده ارسال فرمائید.
با تشکر
