آموزشی: تحلیل و عیب یابی گرداک 952 و یاکسان 701 و 702(هویه و..)

[khebreh]

پاسخ : تحلیل و عیب یابی گرداک 952

با سلام :
استاد غزال محبوب ! خدای را شاکرم که در حضور استاد مجربی چون شما و دیگر اساتید این سایت ارزشمند به آموختن الفبای الکترونیک مشغولم !!!

به لطف شما در حال ساخت مجزای قسمت هویه این مدار میباشم ، مزاحم شدم تا روش تنظیم دقیق پتانسیومترهای VR3 و VR4 را بدانم؟؟؟

با تشکر



[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

با سلام :
استاد غزال محبوب ! خدای را شاکرم که در حضور استاد مجربی چون شما و دیگر اساتید این سایت ارزشمند به آموختن الفبای الکترونیک مشغولم !!!

به لطف شما در حال ساخت مجزای قسمت هویه این مدار میباشم ، مزاحم شدم تا روش تنظیم دقیق پتانسیومترهای VR3 و VR4 را بدانم؟؟؟

با تشکر

سلام
دوست بسیار عزیزم که اطلاعات ناچیزم همواره مورد توجه و لطف سخاوتمندانه حضرتعالی قرار گرفته

من جهت رفع نیاز متقاضیان ، یک دستگاه را جهت تعمیر پذیرفتم تا صحت تحلیل را تست و تقدیم کنم که فقط بخش هویه آن منطبق با نقشه موجود در سایت بود و و بسیار مشتاقم نقشه کامل آن را تهیه و الباقی تحلیل را تقدیم کنم و یا مدل های دیگر 952 بویژه مدلی که دارای نمایشگر است مورد تست و تحلیل قرار دهم که تاکنون فرجی حاصل نشده

لذا با اطلاعات ناچیزی عرض میکنم
علاوه بر پتانسیومتر خارجی که انتخاب حرارت هویه را میسر میسازد از دو پتانسیومتر داخلی جهت کالیبره کردن حرارت هویه استفاده شده بطوریکه:

VR4 جهت افزایش و کاهش مناسب حرارت هویه
و VR3 جهت هماهنگی و انطباق نمایشگر با حرارت هویه که البته در حرارت هویه نیز موثر است
اما VR4 صرفا موجب اصلاح میزان حرارت میشود و در نمایشگر موثر نیست .

لذا دماسنج را روی نوک هویه قرار دهید و باتنظیم همزمان دو پتانسیومتر و کمی تامل باید حرارت نمایشگر و دماسنج با تلرانس معقولی مساوی گردند.

سپاس



[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

با سلام :
استاد غزال محبوب ! خدای را شاکرم که در حضور استاد مجربی چون شما و دیگر اساتید این سایت ارزشمند به آموختن الفبای الکترونیک مشغولم !!!

به لطف شما در حال ساخت مجزای قسمت هویه این مدار میباشم ، مزاحم شدم تا روش تنظیم دقیق پتانسیومترهای VR3 و VR4 را بدانم؟؟؟

با تشکر

سلام

ضمنا برای مونتاژ بخش هویه لازم نیست شماره کوپلر و ترایاک مشابه باشه زیرا در شرایطی هستند که
هر ترایاک دم دست که بالاتر از 5 آمپر باشه و هر کوپلری مناسبه

سپاس



[tuning_shop]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام دوستان

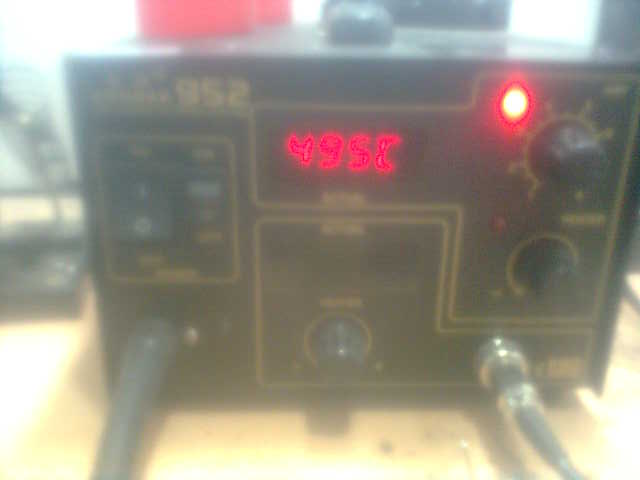

بنده هویه گرداک 952 دارم ( البته از نوع چینی ) وقتی هویه روشن میکنم دما ارام ارام تا 495 میره یعنی نهایت رنجش اما در واقع دمای اون در حد 400 درجه هم نیست یکبار دسته اونو عوض کردم اما تاثیری نداشت و همونجور مونده کسی از دوستان با این مشکل برخورده ؟؟؟ روی برد چندتا پتانسیومتر وجود داره با تغییر اونا درست نمیشه؟؟؟؟؟



[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام دوستان
بنده هویه گرداک 952 دارم ( البته از نوع چینی ) وقتی هویه روشن میکنم دما ارام ارام تا 495 میره یعنی نهایت رنجش اما در واقع دمای اون در حد 400 درجه هم نیست یکبار دسته اونو عوض کردم اما تاثیری نداشت و همونجور مونده کسی از دوستان با این مشکل برخورده ؟؟؟ روی برد چندتا پتانسیومتر وجود داره با تغییر اونا درست نمیشه؟؟؟؟؟مشاهده فایل‌پیوست 88541

سلام
همین مورد را اینجا هم مطرح کردی و پاسخ دادم
http://www.irantk.ir/irantk42270/#post283571

سپاس



[reza vir]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام دوستان من یه دستگاه Gordak952C دارم که هویه ان گرم نمیکنه از یه دسته هویه دیگه استفاده کردم دیدم با اون خوب جواب میده و مشکل از دسته هویه است و سیمهاش رو چک کردم تا سر برد سالم بوده درونش یه المنت و یه سنسور داره از اونجایی که نمیخوام دستگاه رو باز کنم تا سنسور رو چک کنم چطور میتونم بفهمم ؟



[reza vir]

پاسخ : تحلیل و عیب یابی گرداک 952

ضمنا دو سیم المنت و سنسور هم هر 2 جفتش بوق میزنه یعنی قطع نشده



[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

ضمنا دو سیم المنت و سنسور هم هر 2 جفتش بوق میزنه یعنی قطع نشده

سلام
اگه مقاومت معقولی دارند پس سالم هستند
المنت چند ولتی و چند اهمی است؟
سنسورش چند اهمیه ؟

سپاس



[reza vir]

پاسخ : تحلیل و عیب یابی گرداک 952

13.8 اهم المت
1.5 سنسور



[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

13.8 اهم المت
1.5 سنسور

سلام
مقاومت سنسور سالمی که داری باهاش مقایسه کن
بنظرم 1.5 اهم غیر عادی است لذا سنسور را با یک مقاومت 10 اهمی سری کن ببین روشن میشه البته فقط جهت تست نه جهت استفاده
اگه روشن شد سنسور خرابه یا سیمش اتصالی کرده بررسی کن
اگه روشن نشد سنسور را قطع کن ببین یکسره روشن میشه

سپاس
