آموزشی: تحلیل و عیب یابی محافظ یخچال

habib_ghavid

کاربر
2010-08-16
53
82
تهران
درود
ایام به کام
کاملا حق با شماست استاد.

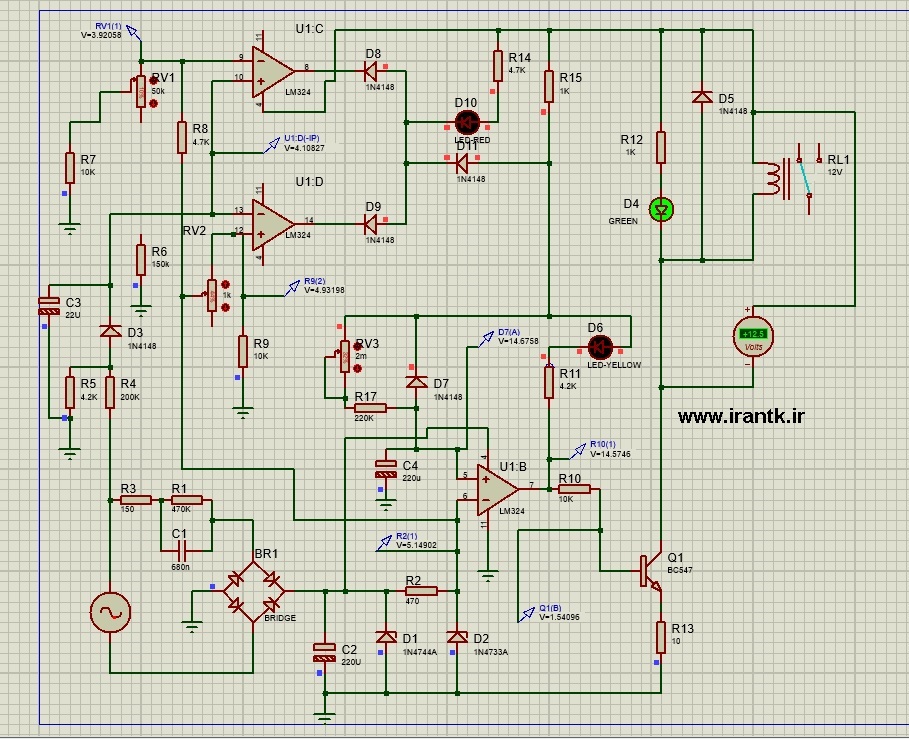

دیشب عجله داشتم که زود تر بخوابم چون صبح کلاس داشتم درست تمرکز نکردم این نرم افزار خیلی خیلی حساس است کوچکترین اشتباه منجر به خطا می شود در رابطه با ال ای دی و مقاومت موازی شده با رله عرض کنم که مقاومت را در رنج یک کیلو قرار دادم چون حدود پنج میلی آمپر به ال ای دی میرسید که خیلی کم رنگ روشن می شد در رنج دو کیلو.
تشکر از تمام زحمات شما استاد عزیز

رمز فایل پیوستی
WWW.Irantk.ir
لطفا به حروف بزرگ و کوچک دقت بفرمایید


پیوست‌ها

  • 301.2 کیلوبایت بازدیدها: 192
آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
درود
ایام به کام
کاملا حق با شماست استاد.
دیشب عجله داشتم که زود تر بخوابم چون صبح کلاس داشتم درست تمرکز نکردم این نرم افزار خیلی خیلی حساس است کوچکترین اشتباه منجر به خطا می شود در رابطه با ال ای دی و مقاومت موازی شده با رله عرض کنم که مقاومت را در رنج یک کیلو قرار دادم چون حدود پنج میلی آمپر به ال ای دی میرسید که خیلی کم رنگ روشن می شد در رنج دو کیلو.
تشکر از تمام زحمات شما استاد عزیز

(ببخشید رمز فایل پیوستی در پیغام خصوصی)

درود

از لطف شما سپاسگزارم.
و بابت رمز فایل که محبت فرمودید ، من در اختیار اعضاء محترم انجمن قرار دهم بینهایت ممنونم ، اما شخصا اعلام فرمایید.
ضمنا چند سال گذشته جز در موارد خاص و نادر ، صندوق پیامم مسدود بوده است و پیامی دریافت نمیکنم ، هرچند از محبت شما کم نمیکنه و از بزرگواری شما تمام و کمال بهره مند شدم.

سپاس و تقدیر


habib_ghavid

کاربر
2010-08-16
53
82
تهران
استاد ارسال پیغام خصوصی به بنده را نمی دهد لطفا ایمیل آدرس یا شما پیغام بفرستید در خدمت هستم برای ارسال رمز

  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
استاد ارسال پیغام خصوصی به بنده را نمی دهد لطفا ایمیل آدرس یا شما پیغام بفرستید در خدمت هستم برای ارسال رمز

درود

چرا خودتون رمز رو اعلام نمیکنید؟
یکساعت صندوق پیام خصوصی رو فعال میکنم.

سپاس


habib_ghavid

کاربر
2010-08-16
53
82
تهران
درود
وقت بخیر

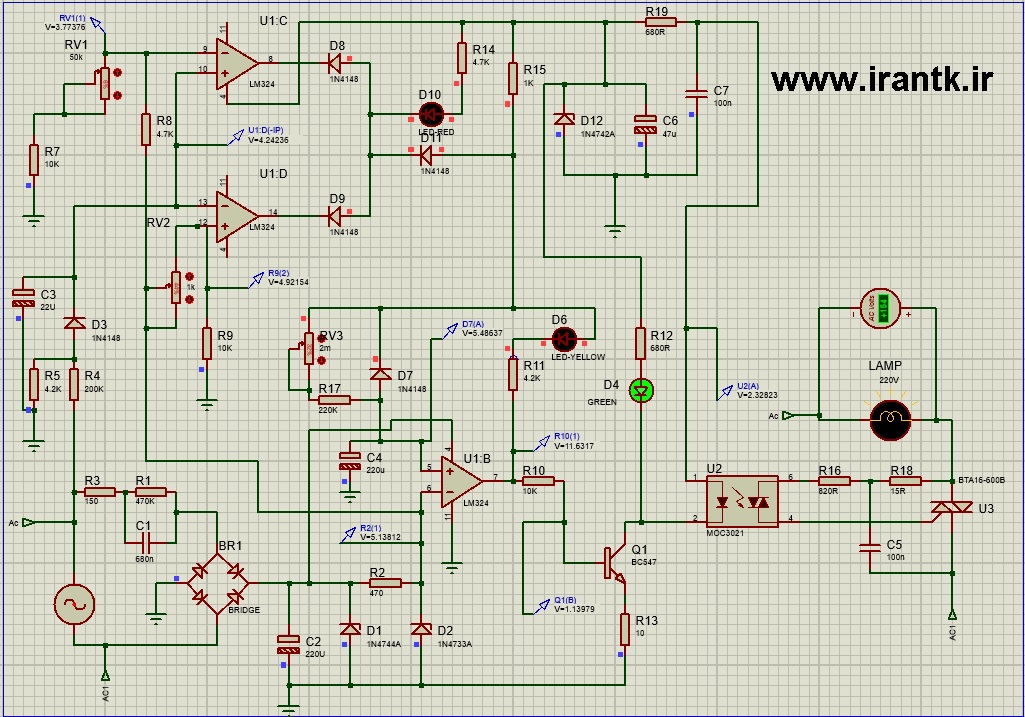

استاد نظرتان در رابطه با این نوع از رله اس اس آر چیست هم جای کمتری اشغال می کند و از لحاظ رنج آمپری نیز گزینه های بیشتری دارد و فکر کنم از لحاظ قیمتی هم به صرفه باشه .عمر برد هم که......


پیوست‌ها

MOHSEN&A

VIP+ افتخاری
کاربر
2009-03-25
965
8,915
استان مرکزی-اراک
سلام
وقت بخیر.

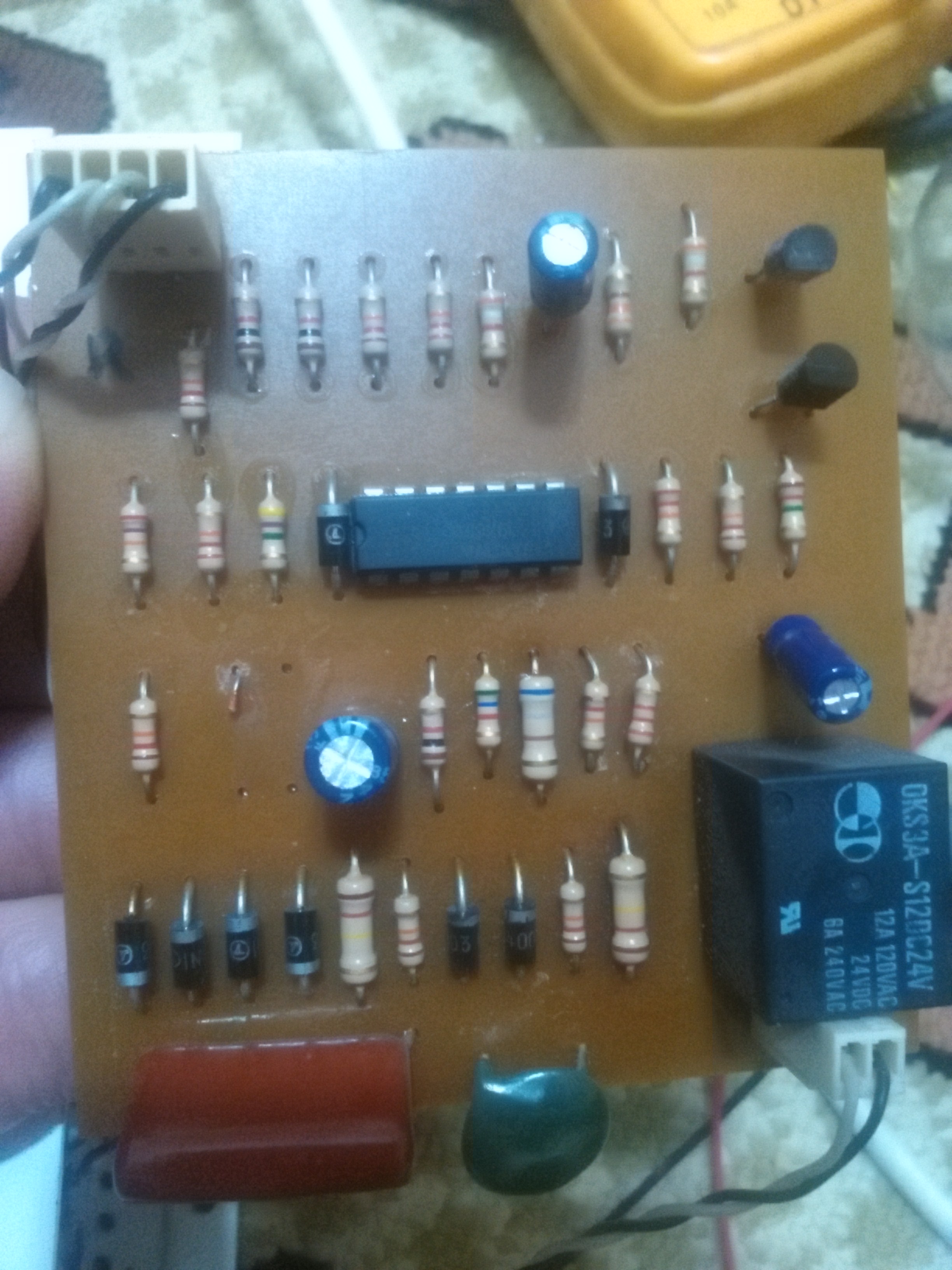

دوستان یه محافظ سارا ۱۵۰۰ ولت امپر هست که چند تا مشکل داشت همه رو رفع کردم کلا یه دونه زنر زوی این برد استفاده شده که کلا نابود شده و ولتاژ دو سرش ۱۳/۵ ولت هست،چه زنری اینجا باید قرار بدم؟
دیود یه طرفش هنوز روی برد هست بین خازن و مقاومت.
ممنون


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
سلام
وقت بخیر.
دوستان یه محافظ سارا ۱۵۰۰ ولت امپر هست که چند تا مشکل داشت همه رو رفع کردم کلا یه دونه زنر زوی این برد استفاده شده که کلا نابود شده و ولتاژ دو سرش ۱۳/۵ ولت هست،چه زنری اینجا باید قرار بدم؟
مشاهده فایل‌پیوست 179821
دیود یه طرفش هنوز روی برد هست بین خازن و مقاومت.
ممنون

درود

چه مشکلاتی رو رفع کردی ؟
زینری که با مقاومت و خازن سری باشه ارتباط معناداری نداره و احتمالا برای خنداندن نصب شده.

قطعا قطعات دیگری به این زینر متصله.
.
یک پایه ۹۹٪ زینرها با مقاومتی سری شده و پایه دیگر به گراند یا منفی چند خازن متصله که دراینصورت ممکنه یک ولتی یا کوچکتر از یکصد ولتی باشه..
بنابرین لااقل نقشه ۱۰ قطعه مرتبط با زینر را بکش تا قابل ارزیابی باشه.

سپاس
