خروجی آپ امپ بنحو افراطی همرنگ با بزرگترین ورودی میشهیعنی اگه ورودی منفی بزرگتر باشه خروجی هم منفی ترین یعی کمترین ولتاژ ممکن میشه
و اگه ورودی مثبت بزرگتر بشه خروجی هم مثبت ترین یا بیشترین ولتاژ ممکن میشه .
در مثال های زیر اگر به ولتاژ خروجی آپ امپ ها ( سبز رنگ ) نگاه نکنید و خودتان ولتاژ خروجی را با توجه به تغذیه و شرایط ورودی ها بدرستی حدس بزنید تقریبا با عملکرد آن آشنا شده اید.( البته آپ امپ ها را ایده آل فرض کردیم )

در آپ امپ زیر مطابق شکل
( پایه 12 ) یعنی ورودی مثبت = 4 ولت
( پایه 13 ) یعنی ورودی منفی = 2 ولت
لذا ولتاژ ورودی مثبت بزرگتر از ورودی منفی است بنابرین ولتاژ خروجی بیشترین مقدار یعنی 20 ولت شده
تحلیل و عیب یابی محافظ یخچال
سلام استاد مهربانم
استاد یک سوالی داشتم در مورد آپ آمپ ها . اگر تغذیه ای سی را جدا در نظر بگیرم . و ورودی مثبت و منفی را از تغذیه جدا استفاده کنیم . خروجی چه ولتاژی را نشان میده؟ولتاژ تغذیه را نشان میدهد یا اصلا ای سی کار نمکند.
متشکرم.

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
سلام استاد مهربانم
استاد یک سوالی داشتم در مورد آپ آمپ ها . اگر تغذیه ای سی را جدا در نظر بگیرم . و ورودی مثبت و منفی را از تغذیه جدا استفاده کنیم . خروجی چه ولتاژی را نشان میده؟ولتاژ تغذیه را نشان میدهد یا اصلا ای سی کار نمکند.
متشکرم.

درود

این حالت تعریف نشده ای که ناهنجاری محسوب میشه ، تست نکردم و باید محتویات آی سی در این حالت تحلیل بشه که در شرایط مختلف ، حادثه و رفتار قابل پیش بینی اتفاق میافته یا نه ؟

مشابه این سوال که اگر فرض کنید یک آپ امپ آی سی که دارای ۴ آپ امپ هست سوخته باشه آیا مجاز به استفاده از ۳ آپ امپ سالم آن هستیم ؟

باید شرایط و وضعیت یک اپ امپی که سوخته مشخص بشه که عیب قابل گسترش و قابل تشدید داره یا نه ؟ تا مشخص بشه در آینده ، بقیه ای سی را تهدید میکنه یا نه ؟

سپاس

آخرین ویرایش:

علی پوزشی

کاربر
2020-10-27
3
1
34
تهران
pinwork.ir
سلام
یخچال خونه ما به صورتیه که یهو دائما 30 دقیقه کار میکنه و انگار که یه سره داره ولتاز میگیره و برای تعمیر یخچال پین ورک زنگ زدیم و اومدن و گفتن از ترموستات میتونه باشه ولی من نزاشتم که تعویض کنن چون مطمعن نبودن و گفتن باید یخچال رو برای تست ببریم . از آچاره هم اومدن که گفتن برقش مشکل داره و فلان ، خلاصه که همینجوری مونده . به نظرتون چیکار کنم ؟


MOHSEN&A

VIP+ افتخاری
کاربر
2009-03-25
965
8,915
استان مرکزی-اراک
سلام
وقت بخیر.
ایا اینجا میشه در مورد عیب یابی سایر محافظ ها هم سوال پرسید؟
اگه ایرادی نداره من مشکلم رو اعلام کنم.

  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
سلام
وقت بخیر.
ایا اینجا میشه در مورد عیب یابی سایر محافظ ها هم سوال پرسید؟
اگه ایرادی نداره من مشکلم رو اعلام کنم.

درود

چرا در تاپیک مستقلی مطرح نکنید ؟
بفرمایید ، اگه در یکی دو پست رفع نشد در تاپیک مستقلی مطرح میکنید .
و یا در تاپیک مستقلی مطرح و ادرس انرا اینجا معرفی فرمایید.

سپاس


MOHSEN&A

VIP+ افتخاری
کاربر
2009-03-25
965
8,915
استان مرکزی-اراک
ممنونم استاد.
دستگاه برند سارا هست و وقتی به برق وصل میشه 30 ثانیه چراغ زرد تایمر روشن میشه و رله وصل میشه اما مدام قطع و وصل میشه سبز-قرمز،سبز _قرمز ادامه دار میزنه تا از برق جداش کنم سه تا خازن الکتروتیک با ظرفیت های 2*10 و 47 میکرو 50 ولت داره که عوض کردم با جنس مرغوب تاثیری نداشت خازن ورودی برق شهر و عوض نکردم ولی روی همون خازن های تعویض شده کمی حرارت اعمال میکنم محافظ وصل میکنه و مشکلی نداره تا دوباره خاموش بشه.
بفرمایید چکار کنم؟
در ضمن خازن ها رو با دو برند مختلف و مطمئن تعویض کردم.


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
ممنونم استاد.
دستگاه برند سارا هست و وقتی به برق وصل میشه 30 ثانیه چراغ زرد تایمر روشن میشه و رله وصل میشه اما مدام قطع و وصل میشه سبز-قرمز،سبز _قرمز ادامه دار میزنه تا از برق جداش کنم سه تا خازن الکتروتیک با ظرفیت های 2*10 و 47 میکرو 50 ولت داره که عوض کردم با جنس مرغوب تاثیری نداشت خازن ورودی برق شهر و عوض نکردم ولی روی همون خازن های تعویض شده کمی حرارت اعمال میکنم محافظ وصل میکنه و مشکلی نداره تا دوباره خاموش بشه.
بفرمایید چکار کنم؟
در ضمن خازن ها رو با دو برند مختلف و مطمئن تعویض کردم.

درود

وقتی میفرمایید خازن ها رو گرم میکنم چطور تشخیص بدم مربوط به کدوم بخش هست و ظرفیتش چقدره ؟

لذا اولا مشخص کن باید کدوم خازن گرم بشه
با هوای گرم نمیشه و باید نوک هویه روی فلز تک تک خازن ها بگذاری که فقط اون خازن گرم بشه و خلاصه ببین کدوم خازن ایراد داره و ظرفیتش چقدره و

سپس ببین مربوط به کدوم بخش است یعنی روی کاغذ نقشه قطعات مرتبط با اون خازن را بکش و ارسال کن.
ولتاژ تغذیه آی سی را هم اعلام کن

سپاس

آخرین ویرایش:

Parsa2309

VIP+ افتخاری
کاربر +vip پلاس
vip
کاربر
2019-02-22
800
2,615
تهران -شانکهای
ممنونم استاد.
دستگاه برند سارا هست و وقتی به برق وصل میشه 30 ثانیه چراغ زرد تایمر روشن میشه و رله وصل میشه اما مدام قطع و وصل میشه سبز-قرمز،سبز _قرمز ادامه دار میزنه تا از برق جداش کنم سه تا خازن الکتروتیک با ظرفیت های 2*10 و 47 میکرو 50 ولت داره که عوض کردم با جنس مرغوب تاثیری نداشت خازن ورودی برق شهر و عوض نکردم ولی روی همون خازن های تعویض شده کمی حرارت اعمال میکنم محافظ وصل میکنه و مشکلی نداره تا دوباره خاموش بشه.
بفرمایید چکار کنم؟
در ضمن خازن ها رو با دو برند مختلف و مطمئن تعویض کردم.

با احترام
در برابر استاد بزرگوارم جناب (غزال) جسارت میکنم ولی

دوست عزیز حتما خازن ورودی برق شهر رو تعویض کنید ، تاثیر زیادی برای رفع عیب فوق داره .


MOHSEN&A

VIP+ افتخاری
کاربر
2009-03-25
965
8,915
استان مرکزی-اراک
وقتی میفرمایید خازن ها رو گرم میکنم چطور تشخیص بدم مربوط به کدوم بخش هست و ظرفیتش چقدره ؟
سلام مجدد.

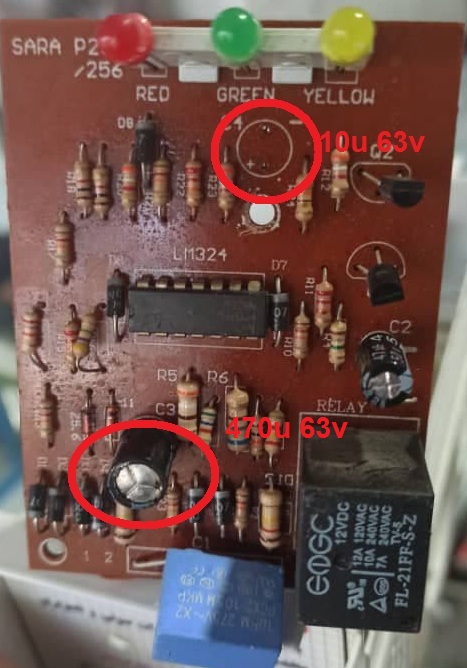

ظرفیت ها رو نوشته بودم ولب بازم داخل عکس کنارشون می نوسیم.
من به اون دو تا خازنی که که مشخص کردم با هیتر حرارت میدم درست میشه،همچنین اگه با خازن 470 میکرو یه خازن دیگه هم مواظی کنم درست میشه ولی موقت.
خازن بالایی که در تصویر حذف شده 10u63v جالب به اون هم که حرارت میدم بازم رله میچسبه و چراغ سبز دائم روشن میشه .
