ازاد کردم پایه چهارو باز همون 51اهم بود تو دیتاشیت ایسیو نگاه کردم ای سیو عوض کردم روشن شد ممنون از راهنماییت گفتم شاید از تیسی نباشه که دیدم یه ایسی دارم عوض کردم اوکی شد...
با سلام
اکثر این مدارات ( معمولا قیمت متوسط ) دارای یک آی سی LM324 هستن که اون خراب میشه و یا رله خروجی که بار اصلی روی دوشش هست و معمولا بخاطر وصل کردن بارهای سنگین مثل یحچال و .. مستهلک میشه . باید دید در زمان وصل چراغ سبز رله صدا داره یانه. اگه نداره که وضعیتش معلومه . اگه داره ممکنه کنتاکنتها خراب شده باشن.

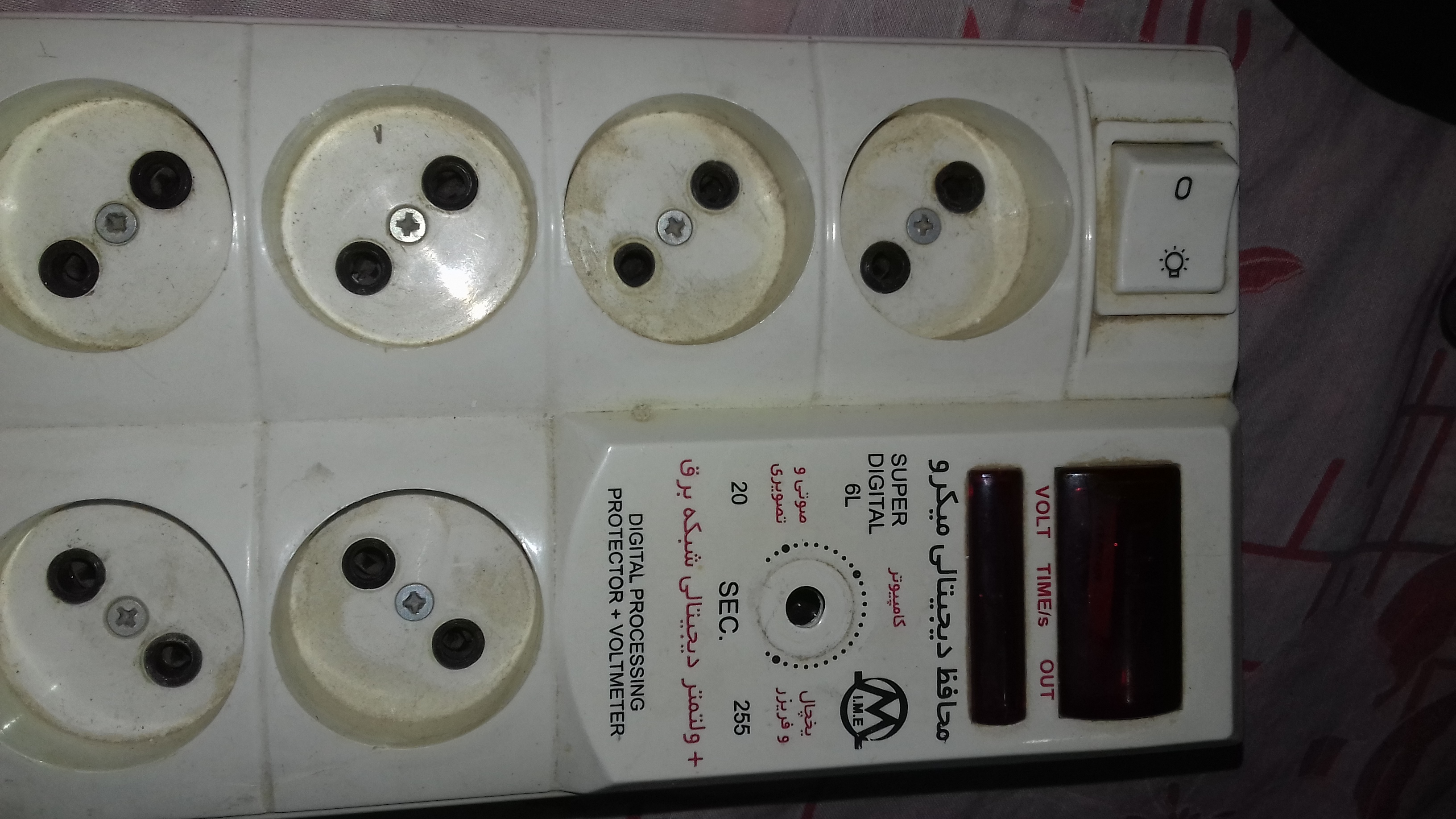

سلام وقت بخیر استاد غزال من درمورد 1مدار محافظ با مارک میکرو با ولتمتر دیجیتالی گیر دارم که آیسی روی برد تاحدی سوخته که مشخصاتش ازبین رفته اگه مقدوره برای شما یا دوستان دیگه راهنمایی کنید ممنون میشم

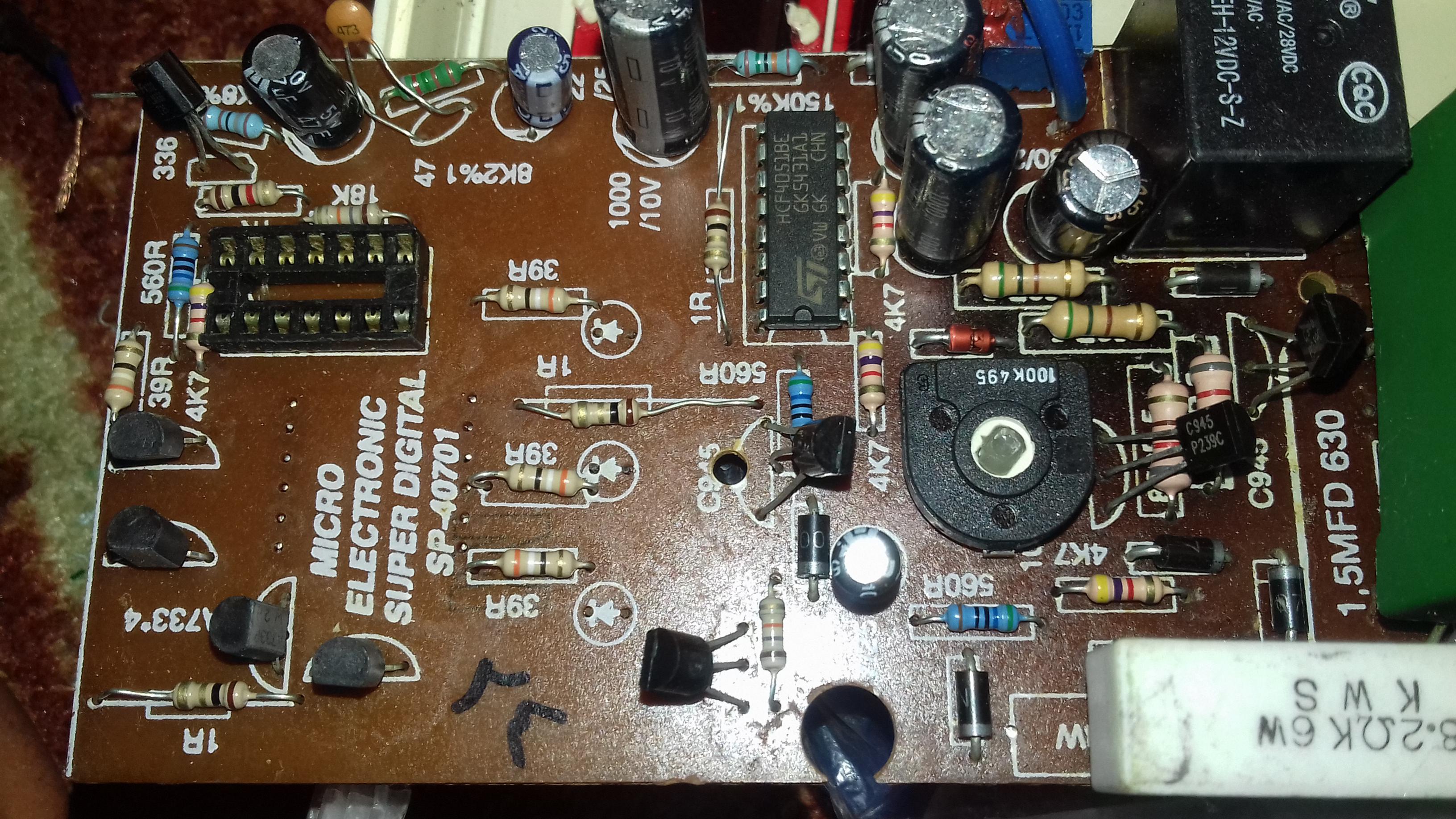

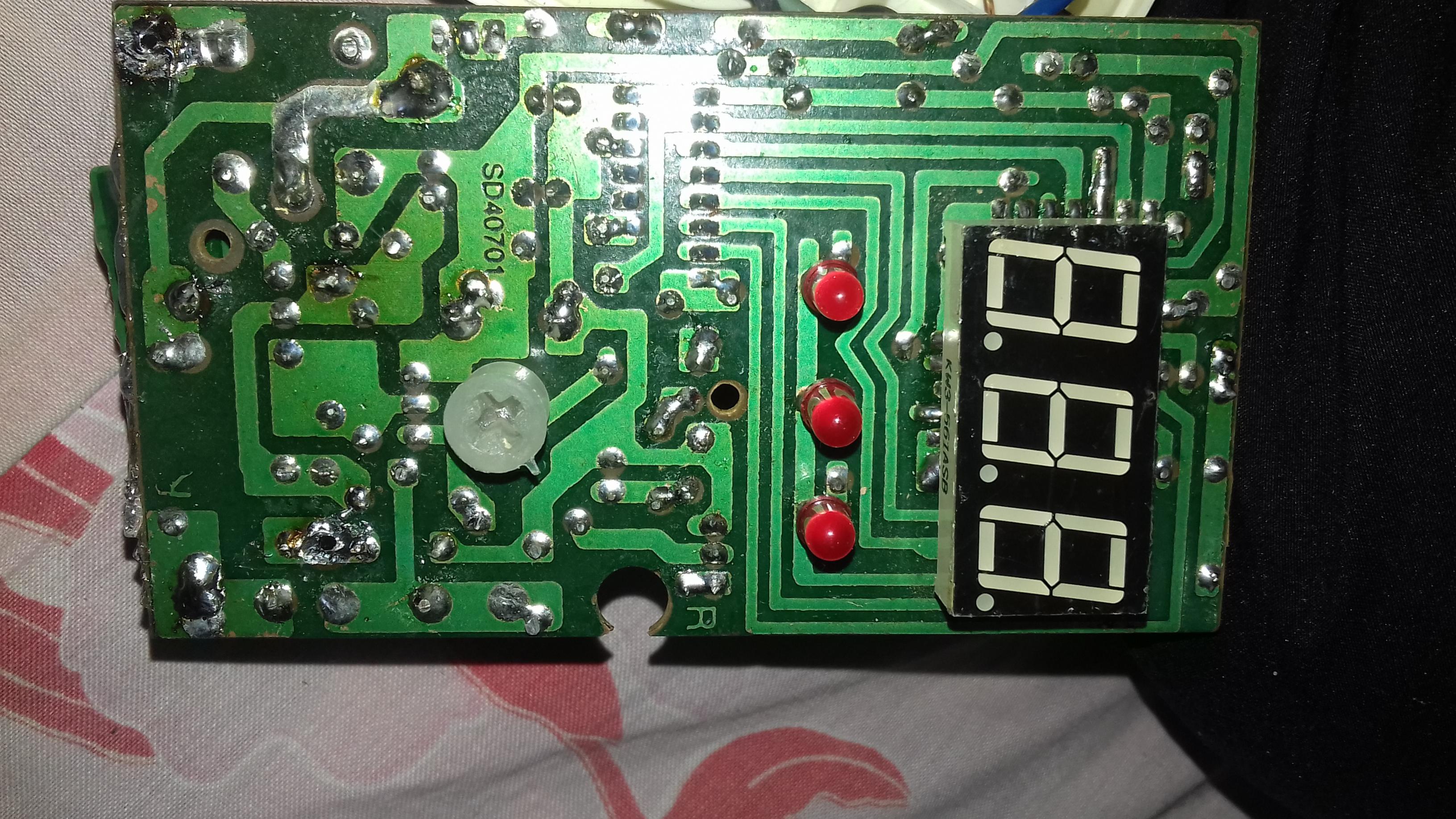

اینها عکس برد موردنظر هستن تشکر ازشما
با این اطلاعات فقط افرادی قادر به پاسخگویی هستند که این برد را دیده باشند.
متاسفانه این بردها را تعمیر نمیکنم که دیده باشم
لااقل تصویر باقیمانده همون آی سی سوخته را پیوست میکردی شاید کمک کنه.
اما احتمالا با استفاده از نقشه قابل شناسایی هست لذا اگه مقدوره نقشه قطعات مرتبط به پایه های آی سی را ارسال کن.
مطمئنا آپ امپ هست ولی باید پایه ها مشخص بشه تا انطباق آی سی بررسی بشه.
اگه تغذیه آی سی پایه ۴ و ۱۱ باشه و پایه ۴ولتاژ مثبت و ۱۱ هم گراند یا منفی باشه دراینصورت LM324 یا LM124 هست ک تفاوتی ندارند
سلام با اجازه استاد غزال
این یک نقشه محافظ که بنده با تولید محدود به بازار دادم و تا الان خوب کار کرده اند البته با قطعات مرغوب مشاهده فایل‌پیوست shematic pdf.pdf
