تحلیل و روش عیب یابی منبع تغذیه 0 - 30 ولت 3 آمپر

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

درود استاد لطفا بفرمایید چرا , چگونه Q1 اینکار را انجام میدهد و چرا در هنگام روشن بودن دستگاه مزاحم بایاس ترانتزیستور قدرت نمی شود درحالی که روشن است؟

پاسخ وظیفه q1 را در پست ۳۵ بعنوان نمونه برات پیدا کردم اینجا

https://www.irantk.ir/threads/37235...-30-ولت-3-آمپر?p=262854&viewfull=1#post262854
درواقع وقتی برق تغذیه قطع بشه ولتاژ ۵/۶ - که با ولتاژ متناوب ساخته میشه دیگه وجود نداره و فقط ولتاژ ذخیره شده خازن بزرگ موجوده و لذا بیس Q1 دیگه ولتاژ منفی نداره که خاموش باشه و لذا فقط ولتاژ مثبت داره در نقطه کار واقع میشه و روشن میشه و از فعالیت دو ترانزیستور درایور و قدرت ممانعت میکنه و ولتاژ خروجی صفر میشه.

بنابرین بدون مطالعه کامل تاپیک سوال کردی درحالیکه پاسخ عمده سوالات شما وجود داره و باید مطالعه کنی تا ببینی .

سپاس

آخرین ویرایش:

میکروکنترلر

کاربر vip
کاربر
2020-04-08
98
208
43
کرج
پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

پاسخ وظیفه q1 را در پست ۳۵ بعنوان نمونه برات پیدا کردم اینجا

https://www.irantk.ir/threads/37235...-30-ولت-3-آمپر?p=262854&viewfull=1#post262854
درواقع وقتی برق تغذیه قطع بشه ولتاژ ۵/۶ - که با ولتاژ متناوب ساخته میشه دیگه وجود نداره و فقط ولتاژ ذخیره شده خازن بزرگ موجوده و لذا بیس Q1 دیگه ولتاژ منفی نداره که خاموش باشه و لذا فقط ولتاژ مثبت داره در نقطه کار واقع میشه و روشن میشه و از فعالیت دو ترانزیستور درایور و قدرت ممانعت میکنه و ولتاژ خروجی صفر میشه.

بنابرین بدون مطالعه کامل تاپیک سوال کردی درحالیکه پاسخ عمده سوالات شما وجود داره و باید مطالعه کنی تا ببینی .

سپاس
درود بر شما
بله شما درست می فرمایید ولی من ازبس شور حیجان داشتم و چون تازه وارده سایت شدم نمی دونستم شما توضیح کامل دادین رفتم خوندم خیلی خیلی عالی بود بازم از تون تشکر می کنم و بازم ببخشید بعضی وقتا سوال عجله ای پرسیدم سپاس


میکروکنترلر

کاربر vip
کاربر
2020-04-08
98
208
43
کرج
پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

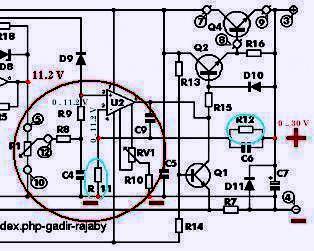

مشاهده فایل‌پیوست 77513

تحلیل بخش تقویت میانی ( آپ امپ U 2 )

تا اینجا بخش قدرت را در همین تاپیک و نحوه تهیه 5.6 - را در تاپیک مورد اشاره و تحلیل عملکرد آپ امپ U1 را در تاپیک زیر تقدیم کردم
http://www.irantk.ir/showthread.php?t=37870&p=198415&viewfull=1#post198415

حالا این ولتاژ مطلوب که 11.2 ولت است و توسط U1 ساختیم به پتانسیومتر P1 می دهیم تا بتواند از صفر تا 11.2 ولت را به پایه 2 آی سی U 2 بدهد و بقیه داستان بشرح زیر

میخواهیم ببینیم این آی سی در قبال این ولتاژ انتخاب شده چکار میکنه

ازآنجاکه R12 , R11 بعنوان تقسیم کننده ولتاژ بین دو سیم خروجی تغذیه ( مثبت و منفی خروجی ) متصل شده بطوریکه R11 به بدنه ( یا منفی خروجی تغذیه ) متصل است و سر وسط این دو مقاومت به پایه 2 آپ امپ متصله لذا ولتاژ R11 به پایه 2 آپ امپ میرود

حالا اگه با پتانسیومتر ، ولتاژ 5 ولت را برای پایه 3 آپ امپ (ورودی مثبت ) انتخاب کنید دراینصورت از پایه 2 (ورودی منفی ) بزرگتر میشه و لذا آپ امپ به اشباع مثبت میره یعنی هر لحظه ولتاژ خروجی بیشتر و بیشتر میشه تا جایی که ولتاژ پایه 2و3 مساوی بشوند

یعنی جایی که ولتاژ R11 هم 5 ولت بشه
چه موقعی ولتاژ R11 مقدار 5 ولت میشه ؟ وقتیکه خروجی تغذیه حدود 13/5 ولت بشه چون با دو مقاومت تقسیم کننده ولتاژ ( R11,R12 ) مقدار 5 ولت روی R11 می افته و لذا پایه 2 مقدارش 5 ولت میشه

حالا اگه احیانا گیج بازی در بیاره و خروجی تغذیه بیشتر از 13/5 ولت بشه دراینصورت ولتاژ R11 و درواقع ولتاژ پایه 2 بیشتر از 5 ولت میشه و چون بزرگتر از پایه 3 ( ورودی مثبت ) میشه لذا آپ امپ به اشباع منفی میره یعنی خروجی آی سی کمتر و کمتر میشه تا ولتاژ R11 ( پایه 2 ) 5 ولت بشه

به این ترتیب اگه ولتاژ پایه 2 بزرگتر بشه ولتاژ را پایین میاره و اگه کوجکتر بشه ولتاژ را بالا می بره و لذا راهی نداره جز اینکه به حرف شما گوش کنه و دقیقا همون ولتاژی که دوست دارید در خروجی بده

حالا برای اینکه 30 ولت در خروجی تغذیه داشته باشید باید پتانسیومتر را روی 11.2 ولت یعنی حداکثر قرار دهید و به این ترتیب اگه خروجی تغذیه 30 ولت بشه روی R11 یا پایه 2 هم 11.2 ولت میافته و مساوی میشن و آی سی آروم و قرار میگیره

اگر میخواهید حداکثر ولتاژ خروجی ، بیشتر یا کمتر از 30 ولت بشه باید R11 که 33 کیلو است تغییر دهید و یا R12 که 56 کیلو است را تغییر دهید

حالا سوال


چرا U1 را برای 30 ولت طراحی نکردند که مجبور نباشیم 11.2 ولت خروجی آنرا با اضافه کردن آی سی U2 بمقدار 30 ولت برسانیم؟


بعبارت دیگر اگر خروجی U1 مقدار 30 ولت میشد (که ساده هم هست ) با پتانسیومتر به بیس Q2 میدادیم و نیازی به U2 نداشتیم ولی حالا که 11.2 است باید با U2 حدود 2/6 برابرش کنیم که به بیس Q2 بدهیم تا بتونه 30 ولت بده
آیا طراحش مریض بوده یا دلیلی داشته؟
درود استاد من هرچی گشتم جواب این سوال نتونستم پیدا کنم ممکنه راهنمایی کنید که چرا 11.2 طراح گزاشته با تشکر


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

درود بر شما
بله شما درست می فرمایید ولی من ازبس شور حیجان داشتم و چون تازه وارده سایت شدم نمی دونستم شما توضیح کامل دادین رفتم خوندم خیلی خیلی عالی بود بازم از تون تشکر می کنم و بازم ببخشید بعضی وقتا سوال عجله ای پرسیدم سپاس

درود

از لطف شما سپاسگزارم
اگه تحلیل هایی که تقدیم شده مطالعه فرمایید ریزترین نکته ها رو به تفصیل مورد توجه قرار دادم و با دقت و رعایت سلسله مباحث سعی کردم تحلیل را با جملات ساده و مفهوم تنظیم کنم.

اما اگه سوالی مطرح کنید که پاسخش با مطالعه تحلیل مشخص میشه دراینصورت ناگزیرم بدون مقدمات لازم و در زمان کوتاهی پاسخگو باشم که قطعا با دقت و ظرافت تحلیل نخواهد بود .

تحلیل هر بخش این تغذیه در یک تاپیک مطرح شده و قطعا در این فرصت کوتاه ، هنوز کلیه بخش های این تغذیه را پیدا نکرده اید و ندیده اید
با حرارتی که پیگیر تحلیل ها هستید پیشنهاد میکنم کلیه تحلیل ها رو بدون عجله و با حوصله چندین بار مطالعه فرمایید .

سپاس

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

درود استاد من هرچی گشتم جواب این سوال نتونستم پیدا کنم ممکنه راهنمایی کنید که چرا 11.2 طراح گزاشته با تشکر

درود

مجددا سوال منو از خودم سوال میکنی ؟
در عمده تاپیک ها سعی کردم شما رو به اطلاعاتی برسونم که قادر به هضم جذابیت سوالاتی باشید که مطرح کردم تا ذهن شما بشدت فعال و درگیر بشه و شما تحقیق کنید و اگه قرار بود مانع فعالیت ذهنی شما بشم سوالی مطرح نمیکردم که شما تحقیق کنید .

لذا سوال خودمو از من نپرس .

همیشه طرح سوال گویای میزان درک موضوع است .
اگه تونستی خودت سوال جالبی مطرح کنی ، ممکنه میزان تلاش شما انگیزه پاسخگویی بمن بده. البته اگه پاسخ را بدونم ولی شما حاضر نشدی حتی جستجو و مطالعه کافی داشته باشی و قطعا نمیدونی همه بخش های این تغذیه را در کدام تاپیک ها مطرح کردم.

سپاس

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

درود استاد من هرچی گشتم جواب این سوال نتونستم پیدا کنم ممکنه راهنمایی کنید که چرا 11.2 طراح گزاشته با تشکر

درود

با توجه به اینکه اخیرا عضو انجمن شده اید قبل از هر تاپیک مطالب این تاپیک را مطالعه فرمایید تا سوالاتی با شانس بیشتر مطرح کنید .
https://www.irantk.ir/threads/11184...-خوش-شانس-کنیم?p=631321&viewfull=1#post631321

سپاس


رحمت رجایی

کاربر
2014-06-06
363
1,258
اگر مطابق مدار فوق ، ولتاژ DC ناصاف 35 ولت را به کلکتور هر ترانزیستور تیپ منفی متصل کنیم و هر ولتاژی از صفر االی 30 ولت را با پتانسیومتر انتخاب کنیم و به بیس بدهیم دراینصورت همان ولتاژ ( البته 7/ کمتر ) را با قدرت جریاندهی بسیار بالاتر در E داریم
سلام استاد در مورد توضیحات شما در صفحه اول اگر ترانرزیستور بجای npn یا منفی ,تیپ مثبت باشه و این ولتاژ ناصاف به بیس pnp اعمال بشه باز هم در امیتر همین اتفاق رخ میده یا برعکس میشه؟ لطفا توضیح دهید

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
سلام استاد در مورد توضیحات شما در صفحه اول اگر ترانرزیستور بجای npn یا منفی ,تیپ مثبت باشه و این ولتاژ ناصاف به بیس pnp اعمال بشه باز هم در امیتر همین اتفاق رخ میده یا برعکس میشه؟ لطفا توضیح دهید

درود

در این طراحی استفاده از تیپ مثبت ناممکنه زیرا باید ولتاژ کلکتور منفی باشه نه مثبت ، ولی در این طراحی ولتاژ کلکتور مثبته.

یعنی برای استفاده از تیپ مثبت باید طراحی بگونه ای باشه که ترانزیستور در مسیر منفی قرار بگیره تا امیتر بزرگتر از کلکتور باشه و دراینصورت اشکالی نداره و همون اتفاقات میافته و امیتر همیشه 7/. ولت بزرگتر از بیس میشه .

اما ترانزیستورهای تیپ مثبت خیلی زودتر میسوزن و به همین علت طراحان الکترونیک حتی المقدور از تیپ مثبت استفاده نمیکنند.

و به همین علت در پوش پول های منفی و مثبت اگه یکی از دو ترانزیستور سوخته باشه حتما تیپ مثبت سوخته و یک مورد هم ندیدم که تیپ مثبت سالم بمونه و منفی بسوزه.

البته اشتباها فرمودید ولتاژ ناصاف به بیس اعمال میشه درحالیکه ولتاژ صاف و بدون ریپل باید به بیس اعمال بشه که با قدرت بیشتری در امیتر دریافت کنیم.

سپاس

آخرین ویرایش:

رحمت رجایی

کاربر
2014-06-06
363
1,258
درود

در این طراحی استفاده از تیپ مثبت ناممکنه زیرا باید ولتاژ کلکتور منفی باشه نه مثبت ، ولی در این طراحی ولتاژ کلکتور مثبته.

یعنی برای استفاده از تیپ مثبت باید طراحی بگونه ای باشه که ترانزیستور در مسیر منفی قرار بگیره تا امیتر بزرگتر از کلکتور باشه و دراینصورت اشکالی نداره و همون اتفاقات میافته و امیتر همیشه 7/. ولت بزرگتر از بیس میشه .

اما ترانزیستورهای تیپ مثبت خیلی زودتر میسوزن و به همین علت طراحان الکترونیک حتی المقدور از تیپ مثبت استفاده نمیکنند.

و به همین علت در پوش پول های منفی و مثبت اگه یکی از دو ترانزیستور سوخته باشه حتما تیپ مثبت سوخته و یک مورد هم ندیدم که تیپ مثبت سالم بمونه و منفی بسوزه.

البته اشتباها فرمودید ولتاژ ناصاف به بیس اعمال میشه درحالیکه ولتاژ صاف و بدون ریپل باید به بیس اعمال بشه که با قدرت بیشتری در امیتر دریافت کنیم.

سپاس
تشکر استاد غزال در بند اول گفتین ولتاژ کلکتور منفی باشه یعنی ولتاژش کمتر از امیتر باشه ؟ در بند دوم گفتین ترانزیستور در مسیر منفی قرار بگیره یعنی امیتر کلکتور در مسیر منفی قرار بگیره ؟مثلا امیتر به ورودی gnd و کلکتور خروجی gnd? اگر بلی چرا در مدار زیر که تقویت کننده جریان رگولاتور هست امیتر به ولتاژ مثبت وردی وصل شده ؟ چطوری در این مدار وقتی ترانزیستور روشن میشه (در اثر اختلاف ولتاژ دو سر مقاومت r1 و جریان کشی بیشتر از رگولاتور) ولتاژ ورودی یکسره تو خروجی نمیاد و از ولتاژ خروجی رگولاتورتابعیت میکنه ?http://www.reuk.co.uk//OtherImages/power-transistor-voltage-regulator.jpg

آخرین ویرایش:
