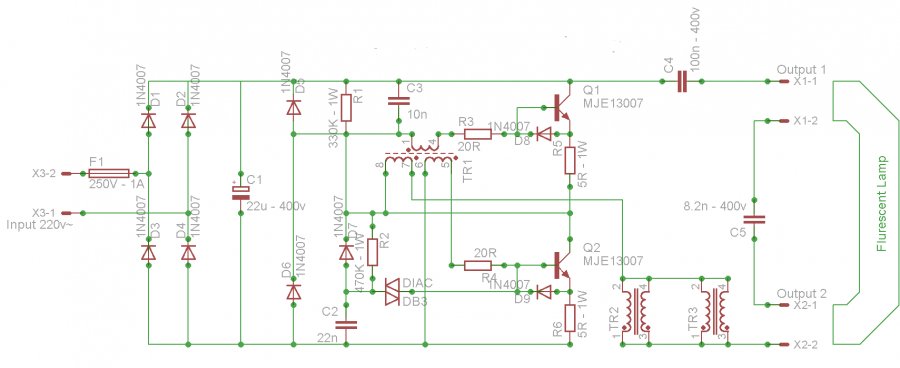

استاد عزیز این نقشه این مدار
به نظرتون همه 4 دیودی که برای حفاظت قرار داده شده است لازم میباشد
و به نظرتون همشون باید فرکانسی باشند یا یکیشون؟؟؟
ممنونم من خیلی اذیتتون کردم ببخشید
مشاهده فایل‌پیوست 101517

سلام

دیود دیاک باید فرکانس پایین باشه و فرکانس بالا اساسا صحیح نیست
دو دیود بیس در محدود فرکانس بالا کار میکنه و بهتره فرکانس بالا باشه ولی فرکانسش خیلی هم مهم نیست

تک تک دو دیود نزدیک بریج را تست کن بنظر من خصوصا دیود پایینی در تحلیل ساده و اجمالی بی اثره لذا ازآنجاکه نمونه داری تستش سریعتر مشخص میکنه و اگر موثر باشه فرکانسش شبیه دیود بیس چندان مهم نیست

تجربه ای بابت چنین مداری نداشتم و ممکنه نظرم اشتباه باشه بویژه که با نگاه سطحی عرض کردم

سپاس
