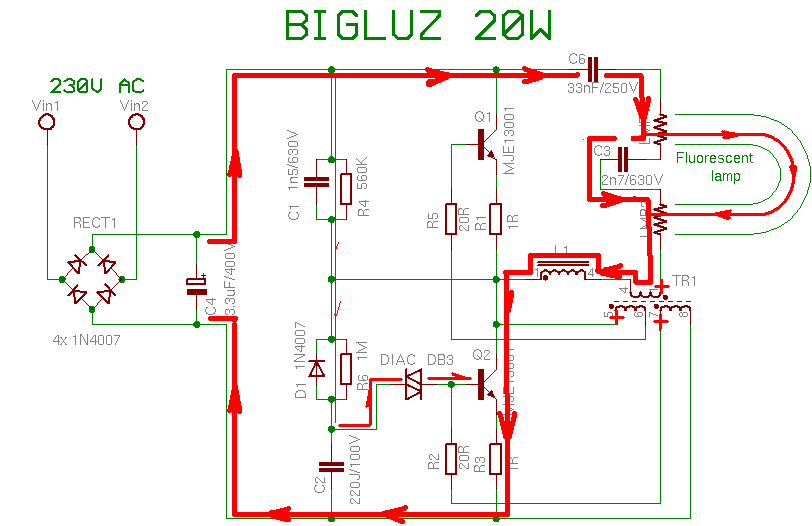

شکل 1
مشاهده فایل‌پیوست 97507
1- ابتدا که مدار لامپ به برق متصل میشه ، ولتاژ برق شهر یکسو شده و 310 ولت در C4 ظاهر و آماده میشه
2- ولتاژ 310 ولت از مسیر( C1 موازی با R4 ) و از R6 عبور کرده و خازن C2 را شارژ میکنه و ولتاژ C2 بالا و بالاتر میره تا بیشتر از 30 ولت بشه
3- وقتی C2 بیشتر از 30 ولت بشه از دیاک جهش کرده و بیس ترانزیستور Q2 را تحریک کرده و ترانزیستور Q2 را روشن میکنه (از این پس دیگه دیاک قطع میشه و لذا اگه آزادش کنید اثری نداره )
4- وقتی Q2 روشن بشه مسیر 310 ولت از طریق فیلامان و C3 , C6 و ترانس TR1 , و کلکتور امیتر Q2 بسته میشه
توضیح : اوایل مرحله شکل 1 که گاز لامپ مقاومت زیادی داره و تقریبا قطع محسوب میشه ، جریانی از گاز لامپ عبور نمیکنه و فقط از فیلامان و c3 عبور میکنه
اما اواخر مرحله شکل 1 ازآنجاکه c3 خیلی کوچکتر از c6 است لذا ولتاژ c3 خیلی بیشتر از c6 میشه
و ازآنجاکه c3 با لامپ موازی است لذا ولتاژ بالای c3 از لامپ عبور میکنه و از سوی دیگر که گاز لامپ هم توسط فیلامان گرم شده لذا این دو عامل موجب روشن شدن لامپ در پایان مرحله 1 میشه
5- بعد از روشن شدن لامپ برای همیشه مقاومت گاز لامپ کم میشه و دیگه عمده جریان از لامپ عبور میکنه نه از c3 و فیلامان
(ضمنا در این مرحله که نقطه سیاه سیم پیچ اولیه ترانس از طریق قطعاتی به مثبت 310 ولت متصل میشه لذا نقطه سیاه با زور منبع ولتاژ 310 ولتی ، مثبت میشه و بنابرین در این مرحله هر 3 نقطه سیاه ترانس ، مثبت است که در شکل بعد از این موضوع استفاده میکنیم)
6- ازآنجاکه C6 در مسیر جریان شکل 1 قرار گرفته بنابرین وقتی کاملا شارژ بشه دیگه جریان DC از خازنها عبور نمیکنه لذا جریان شکل 1 قطع میشه و لذا جریان ترانس TR1 هم قطع میشه و بنابرین بدلیل نکته 2 ، ولتاژ هر 3 سیم پیچ ترانس وارونه میشه یعنی هر 3 نقطه سیاه ترانس ، منفی میشن بنابرین ولتاژ منفی به بیس Q2 میرسه و خاموشش میکنه و ولتاژ مثبت به بیس Q1 میرسه و Q1 را روشن میکنه
7- ازآنجاکه در اواخر مرحله شکل 1 مقاومت لامپ خیلی کوچیک شده بود ( با غلو میتونیم مقاومت لامپ را اتصال کوتاه فرض کنیم ) و ولتاژ C6 بالاتر رفته بود و با ولتاژ بالاتر پر شده بود لذا ولتاژ C6 برای شکل 2 شبیه باطری عمل میکنه
8- ازآنجاکه در شکل 2 خازن C6 پر شده و شبیه باطری شده لذا بمحض روشن شدن Q1 جریان شکل 2 از لامپ و L1 و Q1 جاری میشه.
شکل 2
9- در شکل 2 پس از آنکه انرژی C6 تموم بشه ، جریان شکل 2 هم قطع میشه
10- وقتی جریان شکل 2 قطع بشه ، جریان TR1 هم قطع میشه و دوباره ولتاژ هر 3 سیم پیچ ترانس وارونه میشه یعنی هر 3 نقطه سیاه مثبت میشن و لذا Q1 خاموش و Q2 روشن میشه (چون ولتاژ منفی به بیس Q1 و ولتاژ مثبت فقط به بیس Q2 میرسه ) و لذا جریان شکل 3 بسته میشه
شکل 3
10- به این ترتیب هرچند Q2 در شکل 3 مانند شکل 1 روشن میشه ولی جریان شکل 3 و 1 تفاوت کوچکی دارند بطوریکه :
اولا Q2 در شکل 1 از طریق دیاک روشن شد ولی در شکل 3 از طریق ترانس روشن میشه
ثانیا در اوایل مرحله شکل 1 مقاومت گاز لامپ خیلی بزرگ بود و لذا جریانی ار لامپ عبور نمیکرد اما در شکل 3 که مقاومت گاز لامپ خیلی کوچیک شده لذا از ابتدای مرحله شکل 3 هم جریان از گاز لامپ عبور میکنه
و لذا دیگه جریانی از فیلامان و C3 عبور نمیکنه ( درواقع از C3 جریان بسیار ناچیز عبور میکنه )
و بهمین دلیل از این پس تازمانیکه لامپ را خاموش نکرده اید شکل 2 و 3 تا ابد تکرار میشه
سپاس

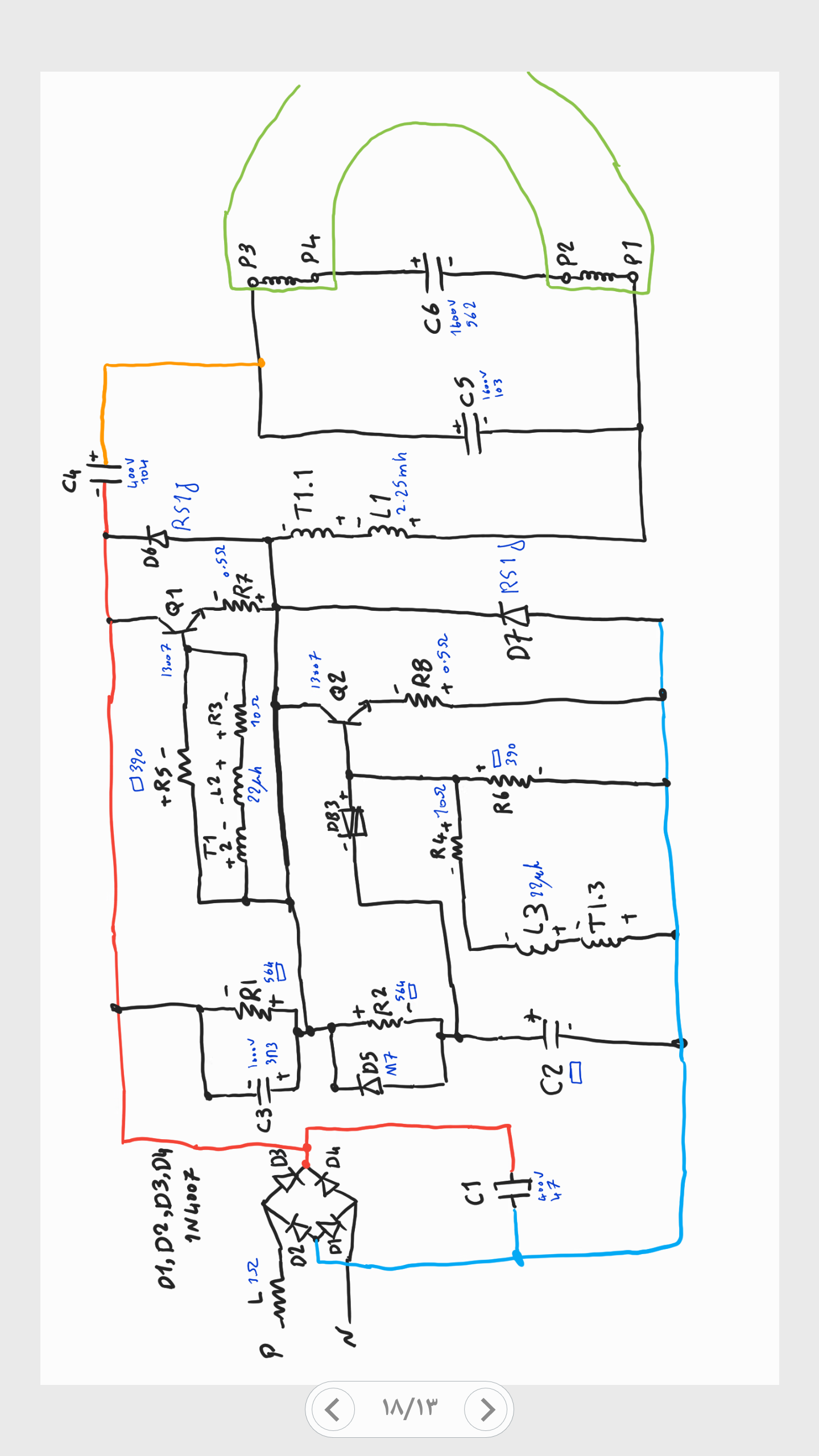

سلام در مورد این عکس که میفرستم چند تا سوال دارم .
مقاومتهای R5 و R6 و C5 و L3 و L3 کارشون چیه
