تبديل پاور كامپيوتر به منبع تغذيه متغير ازمايشگاهي

[kh.a]

عکس با کیفیت



[obayd]

سلام کیفیت عکس خیلی پایینه اون چهار تایی که کذاشتین قسمت پایین مدار را حذف کرده ان لطفا نقشه کامل مدار با کیفیت بالا که قطعات خوانده شود بزارین::bounce::



[زارع بیدکی]

با تشکر از راهنمایی تون
حالا ساده ترین راه برای کاهش جریان چیه؟

دوست عزیز چیزی که به مصرف کننده تزریق میشه ولتاژه نه جریان فقط زمانی که مشکلی در وسیله شما پیش بیاد و اتصالی در مصرف کننده شما رخ بده خرابی به بار میاد که اونم بهترین راهش گذاشتن فیوز سر راه مصرف کننده هست



[havin]

با سلام و عرض ادب
خدمت اساتید ارجمند من تا حالا 2و3تا پاور رو به منبع تغذیه متناوب 3و5و12 تبدیل کردم که مشکلی نداشته ولی الان یک پاور برام اوردن که بعد از گذاشتن پتانسیو متر برای ولتاز های مختلف تست کردم کل ولتاژها درست بود ولی باید موقع اتصال منفی و مثبت منبع تغذیه خاموش شود یا سویچ کند ولی این مدل منبع تغذیه همان طور جریان دارد لطفا راهنمایی فرمایید .
مدل پاور ELEGANCE p4_600w



[غزال]

با سلام و عرض ادب
خدمت اساتید ارجمند من تا حالا 2و3تا پاور رو به منبع تغذیه متناوب 3و5و12 تبدیل کردم که مشکلی نداشته ولی الان یک پاور برام اوردن که بعد از گذاشتن پتانسیو متر برای ولتاز های مختلف تست کردم کل ولتاژها درست بود ولی باید موقع اتصال منفی و مثبت منبع تغذیه خاموش شود یا سویچ کند ولی این مدل منبع تغذیه همان طور جریان دارد لطفا راهنمایی فرمایید .
مدل پاور ELEGANCE p4_600w

سلام
قطعا ولتاژهایی که شورت میکنید محدود کننده جریان را فعال نمیکنه بعنوان مثال اگر جریان غیرمجاز 20 آمپر باشه و جریان یکی از ولتاژها که در بدترین شرایط هم به 5 آمپر نرسه شورت کنید بدیهی است که محدود کننده جریان فعال نمیشه از طرفی محدود کننده جریان در پاور کامپیوتر همه ولتاژها را بررسی نمیکنه

البته تجربه زیادی در خصوص پاور کامپیوتر ندارم و ازآنجاکه اساتید مجرب مربوطه پست شما را ندیده اند و مدت زیادی بی پاسخ مانده اطلاعات ناچیز خود را تقدیم کردم ولی تصور میکنم همینطوره

اگر ابهامی باقی است و قانع نشدید با ذکر دلیل اعلام فرمایید

سپاس



[farrokh1988]

دوستان عزیز لطفا یک نقشه از تبدیل پاور کامپیوتر به منبع تغزیه آزمایشگاهی در اختیار من قرار بدید. با این مشخصات: متغیر ولتاژ 0-12 و متغییر جریان 0-20 آمپر



[gadraj]

دوستان عزیز لطفا یک نقشه از تبدیل پاور کامپیوتر به منبع تغزیه آزمایشگاهی در اختیار من قرار بدید. با این مشخصات: متغیر ولتاژ 0-12 و متغییر جریان 0-20 آمپر

با سلام :
نیازی به ایجاد تاپیک جدید و تکراری نبود در همین بخش لینک زیر موجود هست ق.انین انجمن را مراعات کنید تا مشمول اعمال قوانین نشوید .
کلیک کنید : [hide]
[h=3] تبديل پاور كامپيوتر به منبع تغذيه متغير ازمايشگاهي[/h]

منبع : منابع تغذیه | Power Supplies
​

[/hide]
موفق باشید .



[cifzs]

با تشکر از اساتید محترم. چند وقتیه که میخام یه منبع متغیر برا تعمیر لپ تاپ بخرم ولی به علت قیمت زیاد نتونستم. ایا با ساخت این منبع میتوان در تعمیر لپ تاپ استفاده کرد ؟مثلا با ولوم ها میشه 20 ولت و 6 امپر یا 19 ولت و 10 امپر رو ایجاد کرد؟ و از کجا بفهمیم چند ولت و امپر خروجی میده؟ میشه نمایشگر یا همون سگمنت برا نمایش وصل کنیم؟ با تشکر



[gadraj]

با تشکر از اساتید محترم. چند وقتیه که میخام یه منبع متغیر برا تعمیر لپ تاپ بخرم ولی به علت قیمت زیاد نتونستم. ایا با ساخت این منبع میتوان در تعمیر لپ تاپ استفاده کرد ؟مثلا با ولوم ها میشه 20 ولت و 6 امپر یا 19 ولت و 10 امپر رو ایجاد کرد؟ و از کجا بفهمیم چند ولت و امپر خروجی میده؟ میشه نمایشگر یا همون سگمنت برا نمایش وصل کنیم؟ با تشکر

با سلام :
البته ترفندهای این تاپیک برای ساخت و ساز نیست و صرفا برای اشنایی از قطعات و تغییرات لازم جهت اخذ ولتاژ و جریانهای مورد نیاز میباشند .
- برای تعمیر و شارژ لب تاپ منبع تغذیه ساده و کار امدی با همین عنوان در همین بخش اپلود شده است که مناسب درخواست شما میباشد .
اساسا برای هر منبع تغذیه ای میتوان یک امپر متر به همراه ولت متر دیجیتالی اضافه کرد که مدار جالب و کاملی با توضیحات و pcb و ... در همین بخش موجود میباشند .
موفق باشید .



[behzad.m]

با سلام خدمت استاد آقای رجبی عزیزوعرض تشکر از زحمات شما

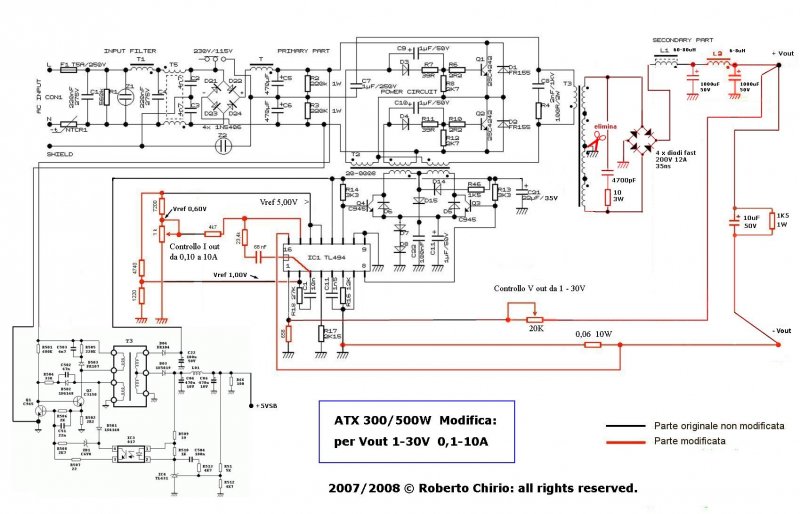

میه سوالی داشتم از خدمتتون اینکه مقاومت0.06 10w کاراییش چیه ؟
اون مقاومت که هر دو طرفش به زمین متصله لطفا راهنمایی بفرمایید.
با تشکر مجدد
