آموزشی: تاپیک منابع تغذیه dc 2 dc

[غزال]

با سلام1n5392 انداختم 1.5امپره.بله دوست عزیز جریانی که از دیودها میگذره 400میلی آمپره منظور من این بود مدار من 1.5 ولت 400میلی آمپر میکشه

سلام
استاد عزیزم
نفرمودید بار چیست و چطور مطمئنید 400 میلی آمپر میکشه
همانطور که حدس زدم مشخصه دیود را هم رعایت نفرمودید و اگر 400 میلی آمپر هم بکشه باید از 1N5400 استفاده کنید
ولی اگرچه 1n5392 مناسب نیست اما هرگز با 400 میلی آمپر در این حد داغ نمیکنه و همه جای کار میلنگه

عزیزم ممکنه آمپرمتر 400 میلی آمپر نشون بده ولی در واقع ممکنه 10 آمپر بکشه پس جواب سوالات را لطف فرمایید تا ایراد کار مشخص بشه .

بعنوان مثال ممکنه ترانزیستور مرغوب و اصیل 15 آمپری در مدار شما قادر به تحمل 1 آمپر هم نباشه ولی در مدار دیگری واقعا قادر به تحمل تا 15 آمپر باشه

اساسا الکترونیک مملو از مجهولات اینچنینی است که با بررسی علمی بسادگی معلوم میشه بشرطی که بدانیم کار و بار چیه ولی نگفتید که بدانم و بررسی کنم

سپاس



[xl150]

دوست عزیز این مشکله یکی از دوستانه که زنگ میزنه از من سوال میکنه گویا احتیاج به ولتاژ1.5 داره برای یک دستگاه حال من اگه شد امشب میرم پیشش تا ببینم مشکل چیه حرف شما هم درسته اگه مدار ولتاژ5 هم جریانش زیاد نباشه و1.5 جریان زیادی بخواد باعث داغ شدن دیودها میشه



[xsaeidx]

با سلام
دوستان ايا كسي نقشه مدار مبدل 24 ولت dc به 12 ولت dc رو داره يا اصلا امكان پذير هست ؟



[hasanzsat]

بادرود
ساده ترین روش از رگولاتور استفاده کنید مانند7812یا ازنوع کنترلی مانند L200یاKA317روش نصب را از بخش دیتا شت دریافت کنید



[aminzademila]

اگه از رگولاتور 7812 استفاده کنیم جریان خروجیش خیلی کمه
یه مبدل 24 به 12 که جریان خروجیش حداقل 20 امپر باشه.



[gadraj]

پاسخ : مبدل 12 ولت به 24 ولت dc 2 dc


با سلام :

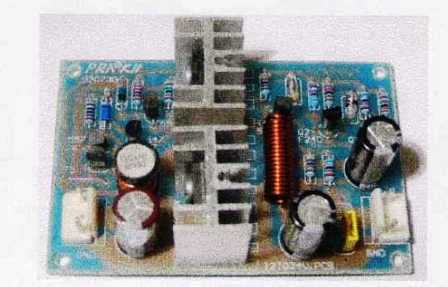

طرح فایل پیوستی مربوط به مبدل 12 ولت باتری ماشین به 24 ولت حدود 2 امپر با موسفیت BUZ11 میباشد فایل شامل شماتیک و فیبر چاپی و چینش قطعات در اندازه اصلی و لیست قطعات میباشد .
با استفاده از دو تزانزیستور ارزان قیمت مولتی ویبراتور و دو ترانزیستور دیگر درایور و موسفیت برای قدرت خروجی مدار میباشد .
دانلود کنید .
[hide] مشاهده فایل‌پیوست 12Volt 24Volt- buz11.rar[/hide]
موفق باشید



[gadraj]

پاسخ : مبدل 12 ولت به 18 ولت 10 امپر پاور لبتاب

با سلام :

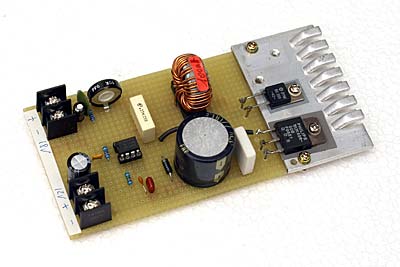

مدار زیر یک آداپتور 12 ولت به 18 ولت / 10 امپر برای مصارف تغذیه و شارژ باتری های لبتاب مناسب میباشد با توجه به سادگی مدار طبق راهنمایی شکل های موجود میتونید روی فیبر سوراخ دار مونتاژ و در جعبه مناسبی طبق نمونه جایگذاری و استفاده کنید .
دانلود کنید : [hide]مشاهده فایل‌پیوست 12 to 18 v dc to dc.rar[/hide]
موفق باشید .



[speder]

تبدیل 12 ولت به 0-12 ولت متغیر

با سلام خدمت تمام اساتید گرامی و دوستان عزیز
بنده مداری لازم دارم که برق 12 ولت آداپتور معمولی رو متغیر کنه یعنی بتونم با یه پتانسیومتر ولتاژ رو از 1 تا 12 تغییر بدم
از نظر آمپر هم برای کارای معمولی میخوام ( حد اکثر 1 آمپر )
اگه لطف کنید و ساده ترین مدار ممکن رو بدید ممنون میشم



[gadraj]

پاسخ : تبدیل 12 ولت به 0-12 ولت متغیر

با سلام خدمت تمام اساتید گرامی و دوستان عزیز
بنده مداری لازم دارم که برق 12 ولت آداپتور معمولی رو متغیر کنه یعنی بتونم با یه پتانسیومتر ولتاژ رو از 1 تا 12 تغییر بدم
از نظر آمپر هم برای کارای معمولی میخوام ( حد اکثر 1 آمپر )
اگه لطف کنید و ساده ترین مدار ممکن رو بدید ممنون میشم

با سلام :
به تاپیک مدارات ساده برای مبتدیان مراجعه کنید درخواست شما { منبع تغذیه متغیر با LM317 } موجود هست .
موفق باشید .



[kombiz]

سلام خدمت دوستان محترم که جواب بنده را ندادن
من جواب سوال خودم را پیدا کردم اون هم یه آی سی به نام lm2575 که میتونه از ولتاژ 7 ولت تا 40 ولت را به 5 ولت تغییر بده البته با تحمل رنج حرارتی بالا.
میخواستم کاتالوگ و نقشه مدار مربوطه اش را براتون بذارم که نمیدونم چه جوری میشه اونو آپلودش کرد
اگه امکنش هست منو تو این ضمینه راهنمایی کنین
