آموزشی: تاپیک منابع تغذیه dc 2 dc

[gadraj]

با سلام وتشکر فراوان به خاطر این مدار شما این نقشه 24به12 500وات خوبه ولی نقشه ی دو مداری که به مدار اصلی متصل شده است نگذاشتی لطفا ان را هم بگذار وایا میتوان به جای ترانزیستورirfp250---uf4002گذاشت :busted_red:

با سلام :
در چنین سوالات باید لینک پست را بزارید تا بهتر بررسی و سریعتر به نتیجه برسیم .
قطعه UF4002 ترانزیستور نیست !!! یک دیود فرکانسی با امپراژ بالا میباشند میتونید بجای ان از هر دیود فرکانسی با امپر مورد نیاز تون استفاده کنید اما همین شماره در بازار بوفور و ارزانتر یافت میشود .

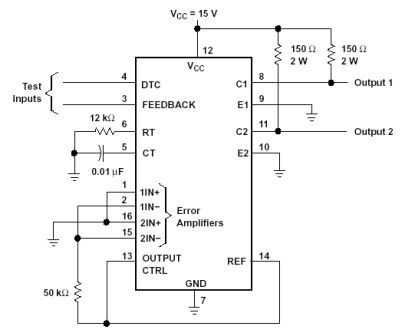

نقشه مدولی که اشاره کردین اگر مربوط به مبدل 24 به 12 خودروهای سنگین مربوط باشد خد یک برد اماده تجاری میباشد که PMW MODUL نام دارد و بصورت تجاری ابتیاع و استفاده شده و در ادامه همون تاپیک اشاره کرده ام که میتونید از هر ایسی PMW مثل TL494 و.... که در پاورهای ATX کاربرد هم دارد با مدار مربوطه استفاده کنید .
مدول کناری هم مربوط به سنسور مدار فن این طرح میباشد که مشخص شده چطور باید سیم بندی شود اگر در توان پایینتری مدار فوق مورد نیاز باشد میتونید از این مدول صرف نظر کنید مراقب گرم شدن سویچر رادیات های قدرتی باشید .!!!!!
میتونید از شکل زیر کمک بگیرید :
[hide] [/hide][hide][/hide][hide][/hide][hide] [/hide]
موفق باشید .



[mmm3]

پاسخ : چراهمه ی نقشه ها تون تعوری هستند

با سلام :
hidden content may not be quoted
شما میتونید از رگولاتور LM2575 یا همین سری از رگولاتور هر کدوم که تونستین تهیه کنید مدار خود را در اورید .
این هم فایلی که براتون کمک میکنه تا ولتاژهای لازم را ایجاد کنید .
از شکلی که گذاشتم راهنمایی بگیرید و پس از مونتاژ اگر میخواهید ؟؟ که مدار تان متغییر نباشد بجای پتانسیومتر فوق کافیست از یک مقاومت ثابت استفاده کنید .
دانلود کنید : hidden content may not be quoted
موفق باشید

با درود
در پست 41 مدار دارای خروجی یک آمپر است .(نه 5 آمپر)



[rezanima]

با سلام :
در چنین سوالات باید لینک پست را بزارید تا بهتر بررسی و سریعتر به نتیجه برسیم .
قطعه UF4002 ترانزیستور نیست !!! یک دیود فرکانسی با امپراژ بالا میباشند میتونید بجای ان از هر دیود فرکانسی با امپر مورد نیاز تون استفاده کنید اما همین شماره در بازار بوفور و ارزانتر یافت میشود .
نقشه مدولی که اشاره کردین اگر مربوط به مبدل 24 به 12 خودروهای سنگین مربوط باشد خد یک برد اماده تجاری میباشد که PMW MODUL نام دارد و بصورت تجاری ابتیاع و استفاده شده و در ادامه همون تاپیک اشاره کرده ام که میتونید از هر ایسی PMW مثل TL494 و.... که در پاورهای ATX کاربرد هم دارد با مدار مربوطه استفاده کنید .
مدول کناری هم مربوط به سنسور مدار فن این طرح میباشد که مشخص شده چطور باید سیم بندی شود اگر در توان پایینتری مدار فوق مورد نیاز باشد میتونید از این مدول صرف نظر کنید مراقب گرم شدن سویچر رادیات های قدرتی باشید .!!!!!
میتونید از شکل زیر کمک بگیرید :
hidden content may not be quoted
موفق باشید .

با سلام اقای رجبی با تشکربه خاطر این مدار ولی در این مدار مشخص نشده که چگونه با مدار اصلی وصل شود در مدار کنونی 2In و 2OUTPUT
وvccو Gndباهم 6تا میشود ولی در مدار به modulo pwm پنج تا تا سیم وصل میشه لطفا راهنمایی کنید



[xl150]

با سلام خدمت دوستان عزیز من یه مدار میخوام که ولتاژ5ولت رو به 1.5ولت2امپر تبدیل کنه زیاد پیچیده نباشه با lm317درست کردم زیاد داغ میکنه ممنون راهنمای کنید



[غزال]

با سلام خدمت دوستان عزیز من یه مدار میخوام که ولتاژ5ولت رو به 1.5ولت2امپر تبدیل کنه زیاد پیچیده نباشه با lm317درست کردم زیاد داغ میکنه ممنون راهنمای کنید

سلام
ساده ترین و ارزانترین راهی که طول عمر بسیار زیادی هم داره و با هر آمپری میتونید بسازید بشرح زیر است

5 دیود با آمپر مناسب را با هم سری کنید ( برای دستیابی به 2 آمپر اگر از دیودهای بالاتر از 4 آمپر استفاده کنید موجب تضمین عمر ابدی آن شده اید )
سپس یک مقاومت 1 کیلو در انتهای آن موازی کنید و تا خدا خدایی میکنه از آن استفاده کنید

سپاس



[xl150]

سلام
ساده ترین و ارزانترین راهی که طول عمر بسیار زیادی هم داره و با هر آمپری قابل تحققه بشرح زیر است

5 دیود با آمپر مناسب را با هم سری کنید ( برای دستیابی به 2 آمپر اگر از دیودهای بالاتر از 4 آمپر استفاده کنید موجب تضمین عمر ابدی آن شده اید )
سپس یک مقاومت 1 کیلو در انتهای آن موازی کنید و تا خدا خدایی میکنه از آن استفاده کنید

سپاس

دوست عزیز یعنی مقاومت یک کیلو با 5دیو موازی شه ته دیود اول و نوک دیود اخر درسته



[غزال]

دوست عزیز یعنی مقاومت یک کیلو با 5دیو موازی شه ته دیود اول و نوک دیود اخر درسته

خیر : 1 کیلو بعنوان بار ناچیزی در زمان بی باری پیش بینی شده که درهر حالتی چه با بار بسیار ناچیز و چه با بار 2 آمپری مقدار 1/5 ولت ثابت بماند و تغییر نکند ( درصورت عدم تغییر 5 ولت ورودی )
بعبارت دیگر یک پایه مقاومت به انتهای دیودها و پایه دیگر مقاومت به بدنه یا شاسی
بعبارت دیگر مقاومت 1 کیلو با ولتاژ تهیه شده 1/5 ولتی موازی میشه و در واقع با بار اصلی هم موازی میشه

البته با توجه به تفاوت مشخصه دیودها ممکنه با 6 دیود ولتاژ 1/5 ولت تهیه بشه ، اندازه گیری ولتاژ مشخص میکنه


سپاس



[xl150]

با سلام دوست عزیز این کار کردم جریان که از 1.5ولت میگذره 400میلی امپره اما دیودها چنان داغ میکنن که از لحیم جدا میشن



[غزال]

با سلام دوست عزیز این کار کردم جریان که از 1.5ولت میگذره 400میلی امپره اما دیودها چنان داغ میکنن که از لحیم جدا میشن

سلام
قطعا یا جنس دیودها نامرغوبه و یا مشخصه جریان دیود ها را رعایت نفرمودید اساسا حرارت دیودها بدلایل علمی بسیار ناچیزتر از ترانزیستورهاست.
و خاطرم هست حتی 7 - 1N4001 که یک آمپری است و در تغذیه تلویزیون سیاه و سفید 14 اینچ که بیش از یک آمپر تحمل میکنه تست کرده ام مع الوصف به این حد داغ نمیکرد

اگر دیود با این شدت داغ کنه رگلاتور و ترانزیستور با مشخصه جریان مشابه باید تبدیل به هیتر بشه
ولی من یک عمره از این روش استفاده میکنم و لذا با یکی از دو ایراد فوق الذکر مواجه هستید .

ضمنا این جمله نامفهومه که فرمودید : جریان که از 1.5ولت میگذره 400میلی امپره ! !
شبیه اینه که بگیم قد انسان که از 2 لیتر بگذره 6 متره

لذا با توجه به اینکه از کاربران ویژه و مجرب و عالم هستید قطعا در تنظیم جمله فوق اشتباه سهوی رخ داده فلذا

بفرمایید مقصود شما چیست و
ازچه دیودی استفاده فرمودید؟
و بار 1.5 ولت چیه ؟



[xl150]

با سلام1n5392 انداختم 1.5امپره.بله دوست عزیز جریانی که از دیودها میگذره 400میلی آمپره منظور من این بود مدار من 1.5 ولت 400میلی آمپر میکشه
