آموزشی: تاپیک منابع تغذیه dc 2 dc

[fabienmartin]

باسلام. من یه مدار نیاز دارم که 24 ولت را به دوبل 45+/- ولت و 30 و 12 ولت تک تبدیل بکنه امپر هم 0.5 امپر بده... یه مدار دیدم با ایسی lt1070 این ولتاژها رو ساخته و من این ایسی رو گیر نیوردم میخواستم مداراتی در این زمینه دارید بگذارید.



[saeed2041]

سلام
سیم پیچ 12 ولت و 5 ولت را در جهت صحیح سری کنید

سپاس

سلام میشه توضیح بیشتری بدین؟



[mmm3]

با درود و سلام

سلام مداری میخواستم که 12 ولت پاور کامپیوتر را به 19 ولت 7 امپر تبدیل کند

در همین مدار 19 ولت 4.7 آمپر (ارسال یا پست87) تغییرات زیر را بدهید:
1) یک خارن 3300 میکرو دیگر با ورودی موازی کنید.
2) خازنهای 1000 میکرو خروجی را از 4 تا به 6 یا 7 عدد برسانید . (بهتر است از نوع 35 ولت و تحمل دمای +105 درجه باشد).
3) دیود را به MBR2545 یا هر دیود شاتکی 25 آمپر و 45 ولت تغییر دهید.
4) سیم پیچ را به 47 میکرو هانری و 7 آمپر تغییر دهید.
5) فیوز را با 15 آمپر جایگزین کنید.
6) ماسفت را با 60N06 جایگزین نمایید.(60 آمپر 60 ولت)
نکات مهم :
مسیرهای زمین و خطوط مثبت (در ورودی /خروجی) و متصل به سیم پیچ و دیود و ماسفت و خازنهای 1000و 3300 میکرو را ضخیم بگیرید یا روی آن را قلع کاری کنید. مسیرهای مسی تا جای ممکن کوتاه انتخاب گردد.
حتما دیود و ترانزیستور را بر روی گرماکش(هیت سینک) بزرگ و مناسبی ببندید یا اگر گرماکش کوچک است یک فن خنک کننده کوچک بر روی آن نصب کنید.
در جاهای بسیار گرم یا زیر آفتاب شدید نگذارید. چون مقاومت ماسفت ها در گرما افزوده شده و تلفات بیشتر میگردد.
در صورت قطع فیوز آن را با مقدار درج شده روی آن جایگزین کنید.



سپاس
.



[ayhan.m]

پاسخ : 12 ولت به 18 ولت dc to dc

با سلام خدمت استاد گرامی خسته نباشید
ببخشید شماره ترانزیستورها نتونستم پیدا کنم لطفا راهنمایی بفرمایید
سایه جنابعالی مستدام



[غزال]

سلام
سیم پیچ 12 ولت و 5 ولت را در جهت صحیح سری کنید

سپاس

سلام مداری میخواستم که 12 ولت پاور کامپیوتر را به 19 ولت 7 امپر تبدیل کند

سلام

اگر دو سیم پیچ ثانویه را سری کنید اگر دوسر سیم پیچ اولی را بنام سر 1 و ته 1 و سیم پیچ دوم را سر 2 و ته 2 نامگذاری کنیم دراینصورت دو حالت محتمل است .

1- در یک حالت که ته 1 را به سر 2 متصل کنید ولتاژ دو سیم پیچ با یکدیگر جمع میشوند
2- اگر ته 1 را به ته 2 متصل کنید ولتاژ دو سیم پیچ از یکدیگر کم میشوند
البته رعایت ضخامت سیم متناسب با جریان مورد نیاز هم ضروری است که به تفصیل از سود استاد عزیزم جناب آقای رجبی مطرح شده است.

سپاس



[ayhan.m]

پاسخ : 12 ولت به 18 ولت dc to dc

با سلام خدمت استاد گرامی
لطفا شماره ترانزیستورها را ذکر بفرمائید
با تشکر فراوان



[gadraj]

پاسخ : 12 ولت به 18 ولت dc to dc

با سلام خدمت استاد گرامی
لطفا شماره ترانزیستورها را ذکر بفرمائید
با تشکر فراوان

با سلام :
دوست عزیز خلاصه نویسی دردی را دوا نمیکنه .
شماتیک مدار یا لینک مداری که ترانزیستور های انرا نیافتید !! توضیح کامل بزارید .
موفق باشید .



[ayhan.m]

با سلام استاد گرامی
منظور من این بود در تایپک 12v dc to 18v dc در نقشه شماره ترانزیستورها نوشته نشده است اگر ممکن است شمارشونو درج بفرمائید
بسیار ممنون از زحمات شما



[ojo]

سلام
من یه تغذیه میخام که برق ماشینو به 15 ولت تبدیل کنه در واقع یه +15 و-15 و یه gnd داشته باشه امپرشم که دیگه مثل همه پخشهای ماشینه
این مال یه پخشه که یک دستگاه dc/dc داره اصلا گیر نمیاد
ممنون میشم کمک کنید



[ghoshiry]

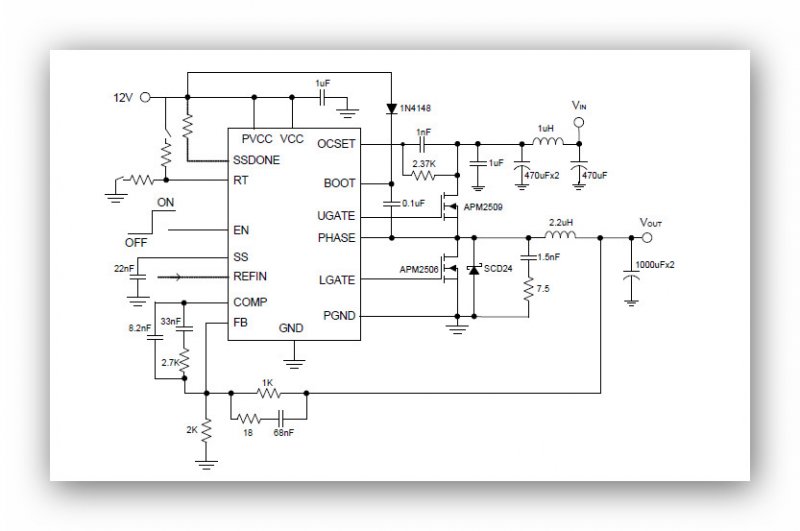

در مورد این مدار که ای سیش سوخته و گیر نمیاد چه میشه کرد ؟
ورودی 12 ولت و خروجی توسط مقاومت فیدبک قابل تنظیمه

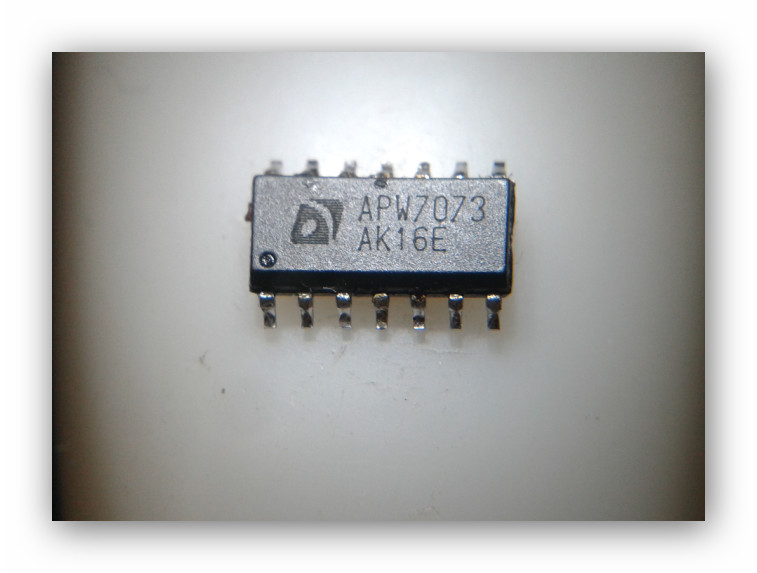

ای سی هم که عکسشو گذاشتم
مورد مصرفی هم در پاور های کامپیوتر
