آموزشی: تاپیک منابع تغذیه dc 2 dc

[gadraj]

پاسخ : چراهمه ی نقشه ها تون تعوری هستند

با سلام لطفا مبدل 48ولت dcبه 12 ولت 5 امپر اگه لطف کنید

با سلام :
[hide] [/hide]

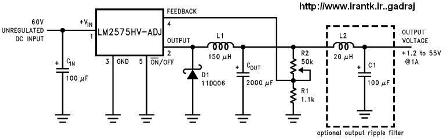

شما میتونید از رگولاتور LM2575 یا همین سری از رگولاتور هر کدوم که تونستین تهیه کنید مدار خود را در اورید .
این هم فایلی که براتون کمک میکنه تا ولتاژهای لازم را ایجاد کنید .
از شکلی که گذاشتم راهنمایی بگیرید و پس از مونتاژ اگر میخواهید ؟؟ که مدار تان متغییر نباشد بجای پتانسیومتر فوق کافیست از یک مقاومت ثابت استفاده کنید .
دانلود کنید : [hide] مشاهده فایل‌پیوست dc-dc%20step%20down%20regulator%201A,LM1575%20LM2575%20$3.pdf[/hide]
موفق باشید



[hamed1385gh]

با سلام :
من یه مبدل 12 به 9 دی سی میخوام که 3 آمپر قدرت خروجی داشته باشه.لطفا کمکم کنید. با تشکر

​



[استاد]

مدار کنورتور 12 به 24 ولت باتوان خروجی36وات همراه مدارعلمی وعملی



[tsubasa]

سلام
من به مداری احتیاج دارم که وروددی 12 تا 14 ولت dc بگیرد و خروجی هم 12 تا 14ولت dc بدهد فقط خروجی از ورودی ایزوله باشه یعنی گروندها مجزا باشند
ممنون



[jfrras]

سلام
دوستان اینهم مبدل ولتاژ 24 ولت به 12 ولت برای ماشین های سنگین

24V reduced to 12V switching power transformer

​

24V diesel car equipped with 12V electrical appliances (such as instruments, cassette players, fans, etc.), the use of 12V three terminal regulator. However, due to the voltage drop across the regulator up to 12V, the power consumption very high temperatures, are easily damaged.
We design a switching power supply transformers, will be reduced to 24V 12V circuit as shown.
This circuit consists of 555 as a pulse oscillator. 555 ⑤ pin regulator to get the +6 V reference voltage, the sampling voltage sampling circuit ② The feet from R7, R8. When the the ② pin voltage is less than +3 V, (3) feet high output, BG3, BG1, BG2, saturated hydraulic conductivity to pass power to the load. At the same time, the power to charge C2 through R6, ⑥ ⑦ foot potential +9 V. ② feet above +3 V, ③ pin output low capacitance ⑦ feet discharge switch BG3, BG1, BG2, are closing. ② feet then the capacitor voltage is less than +3 V, (3) foot high output, and so on leaving the output voltage is stable at the rated output voltage of 12V on repeatedly.
R1, R2, C1, D1-start circuit, the circuit base current just connected to the BG3, prompting the switch of BG1, BG2, conduction, and 555 to provide operating voltage when the load short-circuit, 555 will lose operating voltage, so that BG3, BG1, BG2, cut-off tube to protect the circuit and switch.
Inductor L and the freewheeling diode D2 to reduce the burden of the switch. L with E7 core, and Φ1.0mm enameled wire around the full can. D2 is greater than 5A fast recovery diode or diode. For greater output current of BG1 parameters Icm> 30A, Vceo> 100V, Pcm> 150W; BG2, parameters Icm> 1.5A, Vceo> 100V, Pcm> 5W, when the output current up to 10A. BG1, BG2, also available high-power PNP Darlington instead.
[hide] [/hide]
​



[vahidha]

پاسخ : مبدل 12 ولت به 24 ولت dc 2 dc

سلام.یه باتری 12ولت دارم 30 آمپر می خوام به 1000ولت دی سی با تقریبا 1.2 امپر و360 الی 400 وات تبدیل کنم لطفا راهنماییم کنید. ////////////////////////



[gadraj]

پاسخ : مبدل 12 ولت به 24 ولت dc 2 dc

سلام.یه باتری 12ولت دارم 30 آمپر می خوام به 1000ولت دی سی با تقریبا 1.2 امپر و360 الی 400 وات تبدیل کنم لطفا راهنماییم کنید. ////////////////////////

با سلام :
توان منبع شما : 12 × 30 = 360 ولت امپر درخواست تان : 1000 × 1.2 = 1200 ولت امپر چنین درخواستی عملی نیست .
قانون تبدیل : توان منبع اصلی + اتلاف تبدیل = بازده .
موفق باشید .



[ma1369]

باسلام ودرودجناب مهندس رجبي مدارتبديل24به12براي ماشين هاي سنگين واضح نيست لطفآدرصورت امکان مداررااصلاح يايک مدارديگرترسيم فرماييد. متشکرم



[ahwaz.skysta]

سلام وقت همگی به خیر من یه مدار مبدل 12 به 24 سوئچینگ نیاز دارم که آمپرش 8 به بالا باشه کسی میتونه کمکم کنهورودیش باطری ماشینهمتشکر میشم اگه خبرم بکنید که مدار رو دارید



[ali5408]

با سلام
من یه مدل dc to dc میخواستم 5 به 2 ولت 2 آمپراز نوع سویچینگ
با تشکر
