تاپيك پرسش و پاسخ در مورد آمپلیفایرها

[hassannouri]

درود....

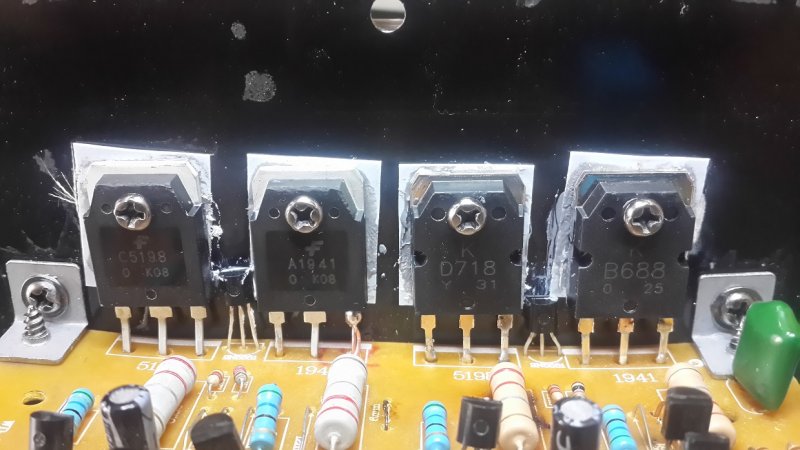

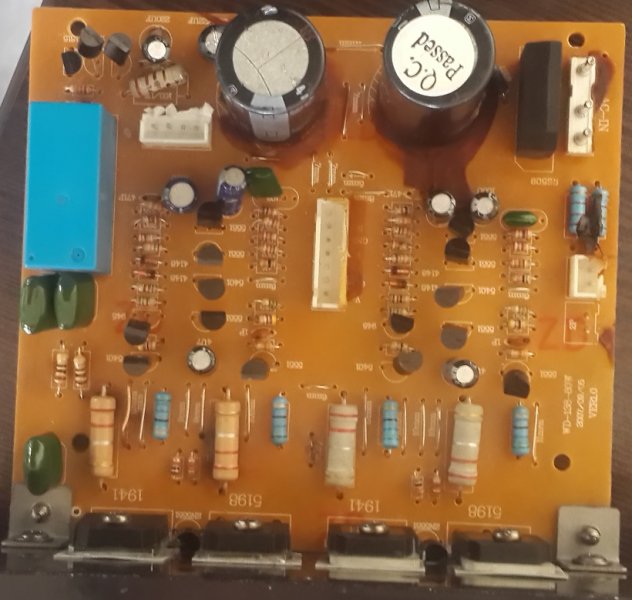

چندتا عکس از روی بردم گذاشتم یه آم



[parsa2000]

سلام صدای هوم و خر خر میتونه از خرابی خازنا باشه

فرستاده شده از ST26i



[غزال]

درود....
چندتا عکس از روی بردم گذاشتم یه آم



[hassannouri]

درود

گزارش واضح تنظیم کن
منظور شما از عبارت زیر چیه ؟
منظورت اینه که هر دو باند خرابه و نویز داره ؟

1- آیا با صدای ضعیف هم خرابه یا فقط با صدای بلند خراب میشه و خرخر میکنه ؟
2- بلندگوی سالم تهیه و بلندگو ها را تست کن
3- اگه با بلندگوی سالم هم توفیری نکرد دراینصورت خرابی تغذیه محتمله ( احتمالا خازنهای بزرگ )
درغیراینصورت پاسخ سوالات را گزارش کن ببینم مرگش چیه

سپاس

درود...
هر دو کانال الان صدای هوم داره ولی در یک کانال هوم بسیار شدیده
بلندگوها سالمه با امپیلی دیگه هم تست کردم در ضمن با ولوم پایین هم صدا خرابه در ضمن در کانال دوم صدای هوم با ولوم پایین هم شدیده



[غزال]

درود...
هر دو کانال الان صدای هوم داره ولی در یک کانال هوم بسیار شدیده
بلندگوها سالمه با امپیلی دیگه هم تست کردم در ضمن با ولوم پایین هم صدا خرابه در ضمن در کانال دوم صدای هوم با ولوم پایین هم شدیده

درود
پاسخ خرابی خازن چی شد ؟

دو ورودی آمپلیفایر را پیدا کن و به گراند متصل کن ( احتمالا ورودی هر باند با یک سیم شیلد به سوکت آمپلیفایر متصل میشه دراینصورت سیم مغزی شیلد را به سیم شیلد اتصال کوتاه کن و در سوکت نصب کن که ورودی ها اتصال کوتاه بشه ) و ببین خرخر قطع میشه ؟ ( البته دراینحالت صدا نداری و این تست فقط برای کشف عیبه )

اگر فیش ورودی آمپلیفایر را آزاد کرده باشی دراینصورت تولید نویز طبیعیه و باید ورودی آمپلیفایر متصل باشه
اگه متوجه نشدی که توصیه منو اجرا کنی اعلام کن

سپاس



[hassannouri]

درود....

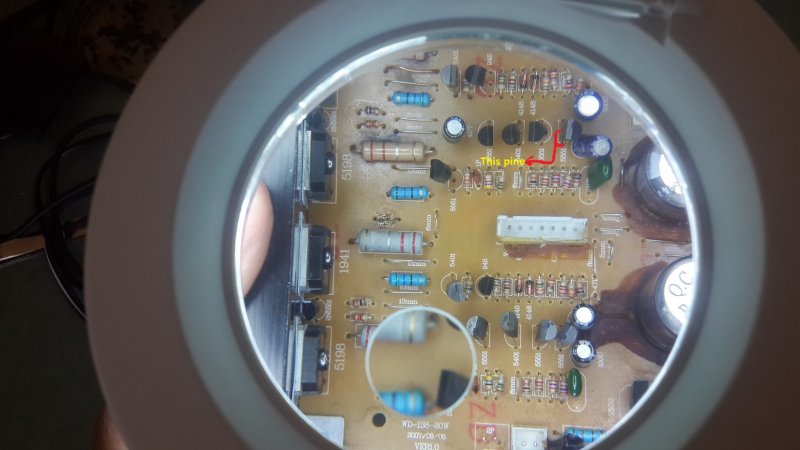

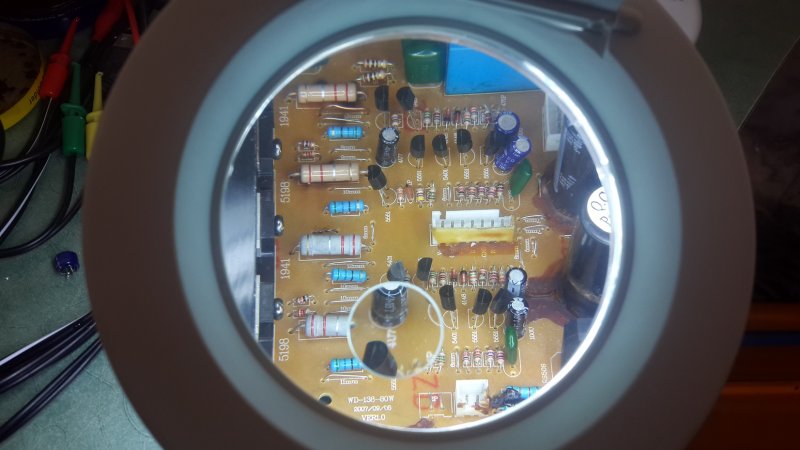

خازن های بزرگ خراب بود تعویض شد و صدای هوم قطع شد یه کانال سالم هستش ولی در کانال دیگه دو نقطه که نشان داده شده با انگشت لمس میشود صدا خوب و واضح میشود .
بنظر شما مشکل کجاست؟؟؟
با تشکر



[غزال]

درود....
خازن های بزرگ خراب بود تعویض شد و صدای هوم قطع شد یه کانال سالم هستش ولی در کانال دیگه دو نقطه که نشان داده شده با انگشت لمس میشود صدا خوب و واضح میشود .
بنظر شما مشکل کجاست؟؟؟
با تشکر

درود

عزیزم با اعلام مکرر مشکل عیبی رفع نمیشه
باید پاسخ سوالات را گزارش کنی که بنظر میرسه عادت نداری پاسخ بدی

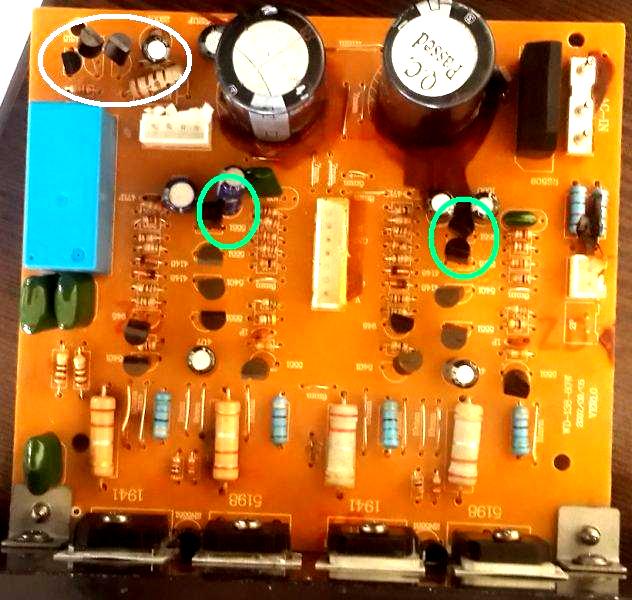

پاسخ سوالات پست قبل را گزارش کن و قطعاتی که داخل بیضی سفید مشخص کردم تست کن
و ببین کدوم باند خرابه ( قطعات سمت راست یا چپ )
سپس در باند خراب ، بیس امیتر ترانزیستورهایی که در دایره سبز ( باند خراب) مشخص کردم اتصال کوتاه کن ببین نویز کاملا قطع میشه یا نه (البته صدا هم قطع میشه )

سپاس



[hassannouri]

درود

عزیزم با اعلام مکرر مشکل عیبی رفع نمیشه
باید پاسخ سوالات را گزارش کنی که بنظر میرسه عادت نداری پاسخ بدی

پاسخ سوالات پست قبل را گزارش کن و قطعاتی که داخل بیضی سفید مشخص کردم تست کن
و ببین کدوم باند خرابه ( قطعات سمت راست یا چپ )
سپس در باند خراب ، بیس امیتر ترانزیستورهایی که در دایره سبز ( باند خراب) مشخص کردم اتصال کوتاه کن ببین نویز کاملا قطع میشه یا نه (البته صدا هم قطع میشه )

سپاس

درود...
من طبق کدام تصویر عمل کنم؟؟



[غزال]

درود...
من طبق کدام تصویر عمل کنم؟؟

تنظیم پاسخ برای سوالات پست 745 نیاز به تصویر نداره
برای پست قبل هم تصویر لازم پیوست شد.

سپاس



[hassannouri]

درود...
باند سمت چپ الان مشکل داره
درمورد بیضی سفید برای فرمان رله میباشد که سالم هستش
در مورد بیضی سبز طرف معیوب بیس امیترو جمپر میکنم (قسمت چپ مدار) صدا کاملا قطع میشه البته ترانزیستوری که نزدیک خازن هستش و میگم ولی ترانزیستور پایینی رو بین بیس و امیترو جمپر میکنم صدا یخورده واضح میشه ولی دیافراگ ساب باد میکنه
البته در مورد پست 745 ورودی رو جمپر میکنم با شیلد صدا قطع میشه (اتصال بین سیم قرمز و شیلد)
با تشکر
