تاپيك پرسش و پاسخ در مورد آمپلیفایرها

[غزال]

درود....
اون جمپر در شکل زیر مشخص شده. فقط من بجای روی برد از پشت برد جمپرو تصحیح کردم.
در ضمن من منظور شما را در مورد مغایرتادعای من با موقعیت مکانی برد را متوجه نمیشم .
ولتاژها به شکل زیره
This Pine همون پایه هایی هستن که موقع لمس با انگشت دست صدا واضح میشه.
سمت چپ (معیوب)
B-C 29.5 V
B-E 570 mV
C-E 30.3 V
سمت راست
B-C 29.55 V
B-E 576 mV
C-E 30.38 V
و ولتاژ بیضی صورتی که دو سر خازن عدسی 470 PF هستش که به دلیل معیوب شدن برد به پایه های همجوار لحیم کردم.
***در ضمن هنگام ولتاژ گیری در سمت چپ (معیوب) بین بیس و کلکتور صدا واضح میشد.

درود

باید هر دو باند را در شرایط مساوی ( بلندی صدای یکسان) ولتاژگیری میکردی که بنظر میرسه نکردی

علی ایحال بین بیس کلکتور معیوب یک مقاومت حدود 100 کیلو لحیم کن اگه توفیری نکرد مقاومت را کوچکتر و کوچکتر کن ( کوچکتر از 20 کیلو نکن ) و نتیجه را اعلام کن .
(یحتمل بایاس ترانزیستور اشکال داره)

سپاس



[زمانی]

سلام دوستان

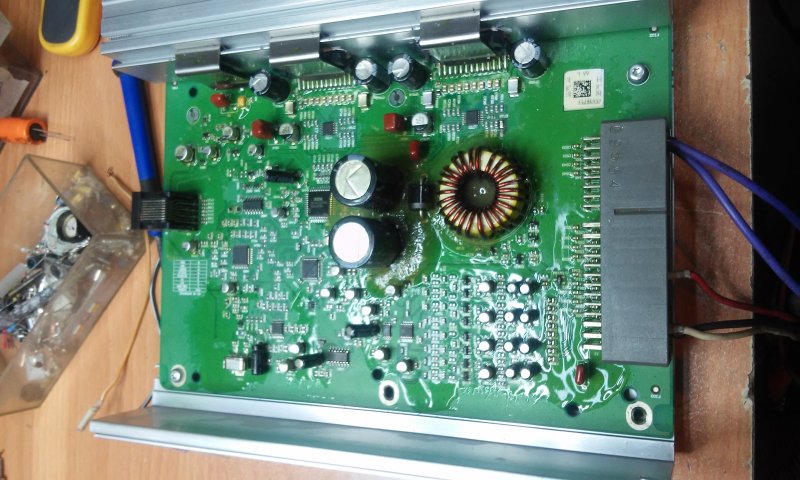

مشکل هوا داشتن امیل فایر هیوندای ازارا



[h.esakndari]

سلام همکاران عزیز یک امپلی فایر
HUMMER
برای تعمیر اوردند یکی از ای سی های خروجی صدایش سوخته بود عوض شد حالا با یک باند صدا خوب است وقتی دو باند خروجی را با هم وصل میکنیم صدای زوزه همراه با صدای ورودی که بهش دادیم میدهد
​



[hamid5042]

خازن ورودی رو تعویض کنید

Sent from my l5450 using Tapatalk



[h.esakndari]

منظورتان خازن های صافی است



[h.esakndari]

سلام دیود پل وخازنهای صافی راعوض کردم اما درست نشد لطفن پاسخ بدید
​



[anosha]

سلام دوستان کسی نقشه مدار میکسر 5 کاناله اکو قدیمیها رو داره؟



[m-j]

سلام دوستان کسی نقشه مدار میکسر 5 کاناله اکو قدیمیها رو داره؟

سلام
خیلی بعید می تونم بتونید نقشه این دستگاهها رو پیدا کنید.
اگر مشکلی هست بفرمایید تا بشه با کمک دوستان حلش کرد
موفق باشید



[m-j]

سلام به استاد عزیزم جناب غزال
می خواستم بپرسم دو تا برد آمپلی فایرهایی رو که در خروجی خود خازن دارند رو میشه بریج کرد؟ در این شرایط خازن های خروجی حذف می شوند؟سپاس



[غزال]

سلام به استاد عزیزم جناب غزال
می خواستم بپرسم دو تا برد آمپلی فایرهایی رو که در خروجی خود خازن دارند رو میشه بریج کرد؟ در این شرایط خازن های خروجی حذف می شوند؟سپاس

درود

منظور شما رو متوجه نشدم .
ضمنا امکان تغییر بدون وجود نقشه قابل ارزیابی نیست.

سپاس.
