تاپيك پرسش و پاسخ در مورد آمپلیفایرها

[jfrras]

پاسخ : تاپيك پرسش و پاسخ

سلام دوست من

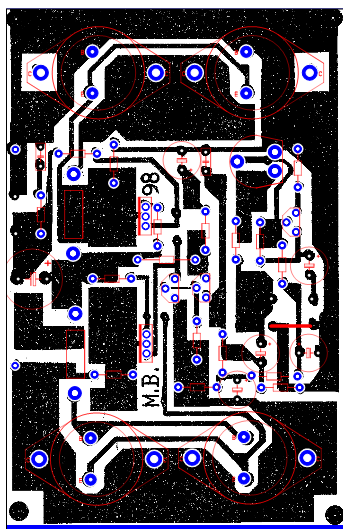

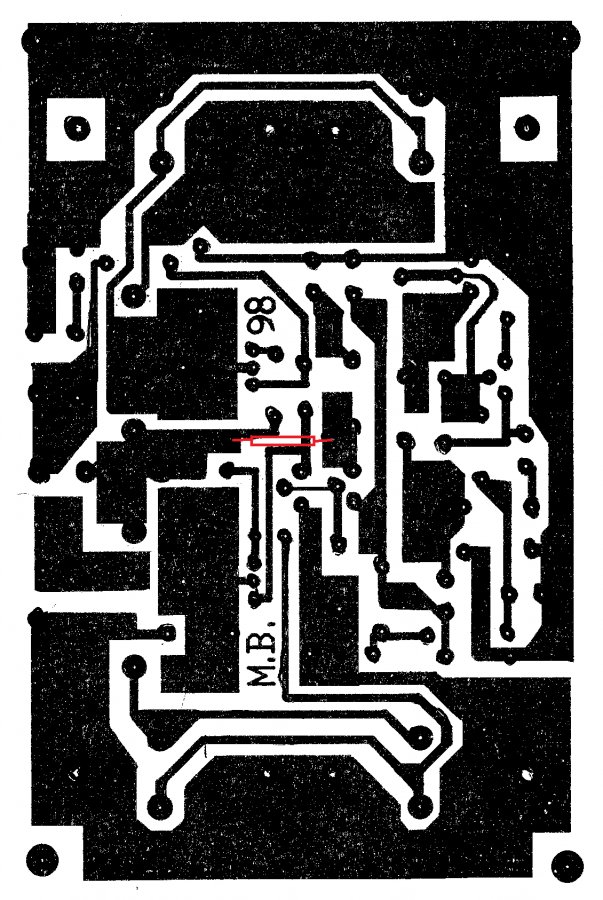

این هم جای مقاومت شما



[jfrras]

پاسخ : تاپيك پرسش و پاسخ

سلام دوست عزیز

تقدیم به شما



[kavosh83]

پاسخ : تاپيك پرسش و پاسخ

با سلام
دوست عزیزم مدار tda1562 تو دیتا شیتش نوشته 70 وات .البته من فکر نمی کنم این وات واقعی باشه . چون با ولتاژ 12 ولت تو بهترین شرایط میتونید 25 تا 30 وات بگیرید . البته اگر مورد مصرفتون رو ذکر می کردید می شد بهتر نظر داد . اگر دنبال وات های بالاتر و کیفیت بهتر هستید باید سراغ مدارات گسسته ( ترانزیستوری ) از نوع ماسفت برید. اگر تجربه اولتان از ساخت مدار هست همین tda1562 براتون مناسب هست.
موفق باشید

سلام
این آی سی بصورت ویژه و مخصوص پخش اتومبیل ساخته شده و در شرایط عادی در کلاس H کار میکنه و وقتی دمای آن از حدی بالاتر بره بصورت اتوماتیک به کلاس B سوییچ میکنه و وقتی ورودی آنقدر بالا باشه که خروجی به حالت اشباع بره ، آی سی با استفاده از خازنهایی که به پایه های 3و5و13و15 وصله،ولتاژ تغذیه را بالا میبره و قادره تا 70 وات توان راروی بلندگوی 4 اهمی بده البته در این شرایط کیفیت خروجی تا اندازه ای کم میشه و تا حدود 10 درصد نویز ایجاد میکنه



[deadmaster13]

پاسخ : تاپيك پرسش و پاسخ

سلام استادان گرامی شرمنده باز مزاحم شدم :redface: میخواستم بگم اگه براتون مقدوره یک مدار تغذیه تبدیل 45 ولت آ سی به 45 ولت دیسی 4 آمپر ساده برام بذارید که فقط 4 تا دیود داشته باشه و یک یا دو تا خازن 4700 میکرو 100 ولت
اگه pcb محبت کنید ممنون میشم واقعا شرمنده ...



[m-j]

پاسخ : تاپيك پرسش و پاسخ

با سلام به استاد عزیز
جناب رجبی
استاد من این مدار آمپلی با ماسفت رو مونتاژ کردم اما بدون اینکه به مدار ورودی بدم تو خروجی یک کمی وزوز وجود داره البته با دادن ورودی این مشکل حل میشه. من فکر کنم امپدانس ورودی این مدار بالاست ( 47کیلو ) و همین باعث میشه نویز محیط تقویت بشه . به طوری که با وصل کردن پری یک سوت زیادی در خروجی دارم و همین باعث میشه پروتکتور خروجی رو دائما" قطع و وصل میکنه.
به نظرتون چه طوری میتونم امپدانس ورودی مدار رو کم کنم که این نویز های محیط تقویت نشوند
با تشکر



[m-j]

پاسخ : تاپيك پرسش و پاسخ

سلام به استاد رجبی عزیز
ممکنه در مورد پست قبل منو راهنمایی کنید
میشه یک روش کلی برای تطبیق امپدانس آمپلی با پری آمپلی بیان کنید



[m-j]

پاسخ : تاپيك پرسش و پاسخ

با سلام
استاد گرامی جناب آقای رجبی
اگر مداری برای جلوگیری از اتصال کوتاه خروجی آمپلی فایر در آرشیو خود دارید لطفا" آپ بفرمایید. باتشکر



[سفیر امید]

پاسخ : تاپيك پرسش و پاسخ

با سلام خدمت دوستان یه آمپلی فایر واسه تعمیر اومده که متاسفانه از خروجی صدانداریم ولی در بیس بلندگو صدا میباشد متاسفانه ای سی امپلی فایر این دستگاه رو نمیتونم تشخیص بدم چون ورودی بلندگوها تقریبا میشه گفت ازطریق مقاومت 220کیلو باورودی line inمشترک میباشد واز انجا هم به ای سی های به شماره njm4558l که تعداد5 عدد هست متصل میباشد ایا این ای سیها امپلی هستند یا پری امپلی

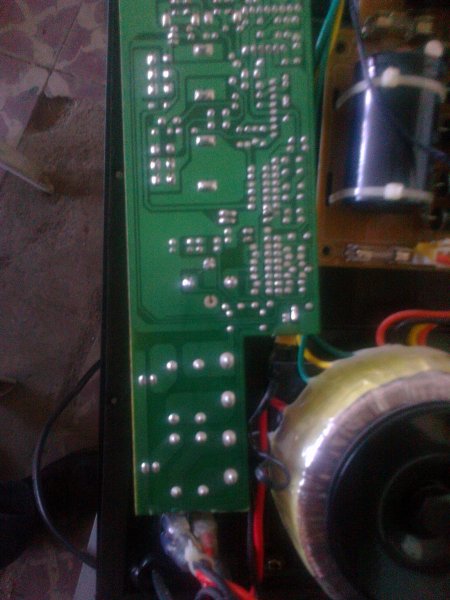

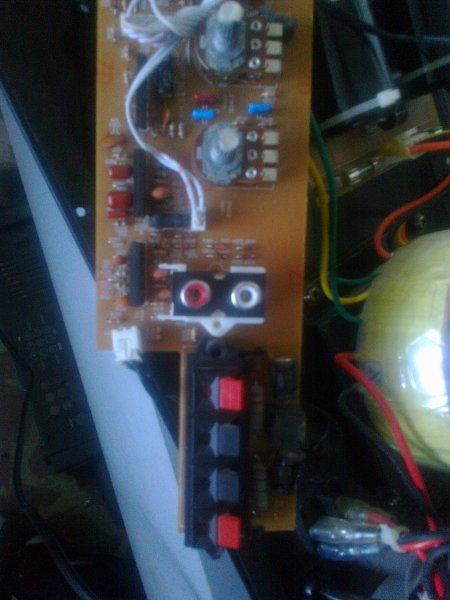

در ضمن امپلی فایر قسمت بلندگو بیس در یه مدار دیگه میباشد عکس پشت ورو این مدار رو قرار میدم تا دوستان راهنمائی کنند ممنون



[jfrras]

پاسخ : تاپيك پرسش و پاسخ

با سلام خدمت دوستان یه آمپلی فایر واسه تعمیر اومده که متاسفانه از خروجی صدانداریم ولی در بیس بلندگو صدا میباشد متاسفانه ای سی امپلی فایر این دستگاه رو نمیتونم تشخیص بدم چون ورودی بلندگوها تقریبا میشه گفت ازطریق مقاومت 220کیلو باورودی line inمشترک میباشد واز انجا هم به ای سی های به شماره njm4558l که تعداد5 عدد هست متصل میباشد ایا این ای سیها امپلی هستند یا پری امپلی
در ضمن امپلی فایر قسمت بلندگو بیس در یه مدار دیگه میباشد عکس پشت ورو این مدار رو قرار میدم تا دوستان راهنمائی کنند ممنون

سلام دوست عزیز

این مدار قسمت ورودی ها و پری آمپلی فایر است . از 4558 که یک تقویت کننده عملیاتی یا آپ امپ است برای تثبیت صدا (در حالتی که ورودی کم می شود خروجی افزایش پیدا میکند و ورودی زیاد باشه خروجی رو کم میکنه تا اعوجاج در آمپلی بوجود نیاد. قسمت آمپلی کنار تقویت کننده بیس است. شما برای تست خروجی باید خود آی سی های صدا رو چک کنی .
موفق باشید



[se7en_mahdi]

پاسخ : تاپيك پرسش و پاسخ

با سلام خدمت دوستان

قصد ساخت اسپیکر 5.1 رو برای کامپیوتر رو دارم
برای آمپلی یکی از سه مدل (Pioneer 320K) - (Denon 1312) (Yamaha 361) رو در نظر گرفتم(انتخاب آمپلی به خاطر استفاده از PS3 هم هست)
حالا برای باندها موندم چی بگیریم از اونجای که ست های اسپیکر در بازار خیلی گرونه تصمیم به خد کفایی گرفتم.
اصلا ارزش اینکه خودم باندها رو ردیف کنم داره؟ هزینه ای که در نظر گرفتم برای باندها حدود 350 تاست
اگه ارزش داره موارد زیر رو بهم پیشنهاد کنید ممنمون میشم:

1- 6 تا میدرنج تقریبا 30 تا 40 وات با اندازه باکس مورد نظر
2- 5 تا تیوتر 10 تا 20 وات
3- 1 ساب ووفر 10 اینج حداکثر 250 وات ( ضمنا یه ساب Pioneer 1241D هم دارم میشه ازش برای خونه استفاده کرد؟) به اضافه یه باکس

برای هر میدرج و تیوتر کراس اوور نیازه ؟
سابووفر به کویل و خازن نیاز داره ؟ یا خوده همین آمپلی براشون جوابگوه؟

هدف اصلی من کیفیت وشفافیت صداست نیازی به حجم بالا ندارم.
استفاده من از اسپیکر ابتدا موزیک و بعد بازی هستش
اگه دوستان هم ست اسپیکر کارکرده و به صرفه دارن بهم پ-خ بدن ممنون میشم

منتظر کمکتون هستم
باتشکر:thumbsup:
