تاپيك درخواست ديتا شيت ها

[sohil62]

با سلام

لطفا توضیحاتی مختصری درباره ایسی تقویت کننده 4558
همچنین ای سی lm324n , lm339
اگر ممکنه یک توضیحاتی سادهای به همراه دیتا شیت باشد
ضمنا ایا راه حل آسانی برای تست این ایسی با اهمتر یا ولتاژ گیری خاصی وجود دارد یا نه
مرسی



[gadraj]

با سلام

لطفا توضیحاتی مختصری درباره ایسی تقویت کننده 4558
همچنین ای سی lm324n , lm339
اگر ممکنه یک توضیحاتی سادهای به همراه دیتا شیت باشد
ضمنا ایا راه حل آسانی برای تست این ایسی با اهمتر یا ولتاژ گیری خاصی وجود دارد یا نه
مرسی

با سلام :
دوست عزيز همه اين ايسي ها از تيپ اپ امپ هستند كه به ايسي هاي اپراسيونل مشهورند :
LM339 = شامل 4 اپ امپ با ارايش و پين كد انها : طبق شكل 1

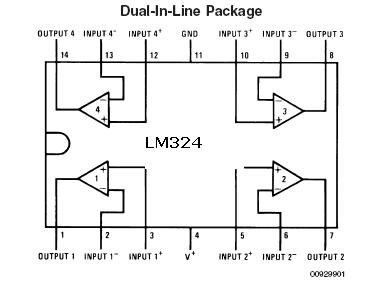

LM324 = شامل چهار عدد اپ امپ طبق شكل و پين كد طبق شكل 2

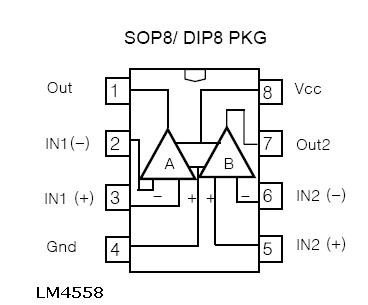

LM4558 = شامل دو عدد اپ امپ و پين كد ان : طبق شكل 3
براي درك اساس كار اپ امپ ها به بخش اموزش گام به گام مراجعه نماييد .
از بين اين ايسي ها فقط ايسي شماره LM324 قدرت پايين و بقيه تقريبا از اين نظر مشابه هم هستند و در چند تيپ توليد شده اند كه مشهور و كاربردي ترين انها با ورودي ماس فيت ميباشد و در شكل هاي مختلفي SMD , DIP ,… در دسترس ميباشند .
ديتا شيت هر كدام از اين ايسي ها به ترتيب :
LM339 = http://www.datasheetcatalog.org:80/datasheet/nationalsemiconductor/DS005706.PDF
LM324 = http://cache.national.com:80/ds/LM/LM324.pdf
LM4558 = http://pdf1.alldatasheet.com:80/datasheet-pdf/view/168905/HTC/LM4558/+047827UERC/lxtYvD+/datasheet.pdf

با تشكر .
موفق باشيد .



[محمد کارخانه]

ديتاشب str w6556a را مي خواستم

با سلام ديتاشب str w6556a را مي خواستم با تشكر



[gadraj]

با سلام ديتاشب str w6556a را مي خواستم با تشكر

با سلام :
دوست عزيز ديتا شيت با پين كد و نقشه اي از كاربرد strw6556a جهت راهنمايي در بكار گيري تقديم ميگردد .
در ديتا شيت از پايه شماره 2 كه در خود قطعه به صورت فاصله {جاي خالي } ميباشد استفاده نشده است .

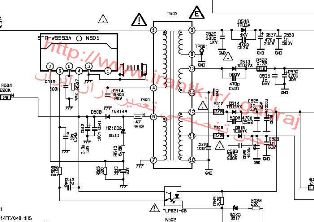

نقشه قسمتي از مدار پاور ساپلاي تلويزيون فيليپس ميباشد .
با تشكر .
موفق باشيد .



[محمد کارخانه]

ديتاشيب ta8759 n را ميخواستم با تشكر



[gadraj]

ديتاشيب ta8759 n را ميخواستم با تشكر

با سلام :
VIDEO CHROMA AND SYNC. SIGNAL PROCESSING IC FOR PAL/NTSC/SECAM SYSTEM COLOR TELEVISION ta8759n
توجه در اين ايسي :اگر مشكل رنگ داريد خازن سري شده با كريستال كوارتز 4.43 {27 پيكوفاراد را تعويض كنيد }
دوست عزيز دانلود كنيد .
با تشكر .
موفق باشيد .



[narges@mohse]

سلام خسته نباشيد من ديتا شيت ايسي 5lo380r را نياز دارم با تشكر



[gadraj]

سلام خسته نباشيد من ديتا شيت ايسي 5lo380r را نياز دارم با تشكر

با سلام :

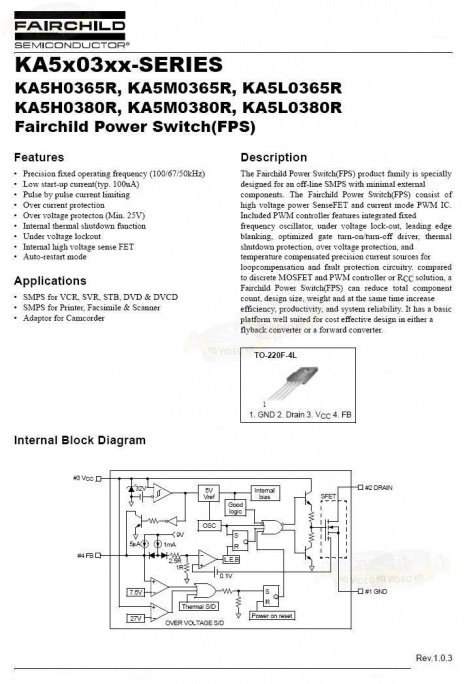

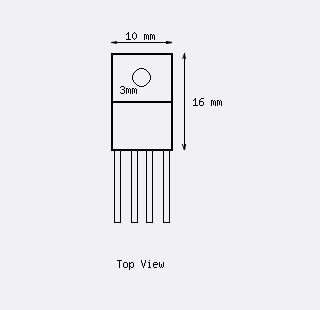

دوست عزيز يك سويچ رگولاتور پاور با مشخصات : POWER SW.REG. 800V 3A 75W TO220-4p / Fosc45/55KHz مي باشد :
در تصوير مشابهاتي هم پيشنهاد شده .
با تشكر .
موفق باشيد .



[sardar shams]

سلام
استاد گرامي به جاي آيسي an5265 از آيسي an5270 مي توانم استفاده كنم چون قطعه فروش شهرمان گفت مشابه هم هستند ولي موقعي كه استفاده كردم جواب نداد يعني صدا نيامد در ظمن در ديتاشيت آيسي an5270 پايه 2 پايه ورودي است ولي در آيسي روي مدار پايه 3 پيكاپ دارد آگر جابه جايي در پايه ها بايد بدهم لطفا ذكر كنيد.



[gadraj]

سلام
استاد گرامي به جاي آيسي an5265 از آيسي an5270 مي توانم استفاده كنم چون قطعه فروش شهرمان گفت مشابه هم هستند ولي موقعي كه استفاده كردم جواب نداد يعني صدا نيامد در ظمن در ديتاشيت آيسي an5270 پايه 2 پايه ورودي است ولي در آيسي روي مدار پايه 3 پيكاپ دارد آگر جابه جايي در پايه ها بايد بدهم لطفا ذكر كنيد.

با سلام :
دوست عزيز ايسي an5370 بجاي an5365 كار ميكند و مشكلي نبايد داشته باشيد ولي برعكس { an5365 بجاي an5370 به دليل امكان استفاده از ولتاژ بالاتر +18 ولت بجاي +15 ولت معقول به نظر نميرسد } ايراد مدار شما در قسمت ورودي صدا و قطعات اطراف پايه 2 ميتواند باشد وگرنه بايد جواب بگيريد .
با تشكر .
موفق باشيد .
