تاپيك درخواست ديتا شيت ها

[DeDe]

اقای صابری گل قطعه در خواستی من یه ای سی 5 پایه است



[meysamm]

با سلام خدمت استاد عزیز
استاد ترتیب پایه های 2n2646 رو می خواستم.روی مدارم ترتیب به صورت 1-2-3 مشخص شده.اما وقتی دیتا شیت رو گرفتم چیزی راجع به شکل ترانزیستور وپایه های اون نگفته فقط شکل کلی رو کشیده.
استاد می خواسم بدونم ترتیب پایه ها به شکلی هستش(1-2-3)
شکل داخل شماتیک همون ترانزیستور 2n2646 هستش؟؟؟؟

استاد این ترانزیستور رو می تونم به جای 2n6027 که اون هم ujt هستش استفاده کنم؟
با تشکر از شما استاد عزیز



[gadraj]

با سلام خدمت استاد عزیز
استاد ترتیب پایه های 2n2646 رو می خواستم.روی مدارم ترتیب به صورت 1-2-3 مشخص شده.اما وقتی دیتا شیت رو گرفتم چیزی راجع به شکل ترانزیستور وپایه های اون نگفته فقط شکل کلی رو کشیده.
استاد می خواسم بدونم ترتیب پایه ها به شکلی هستش(1-2-3)
شکل داخل شماتیک همون ترانزیستور 2n2646 هستش؟؟؟؟
////////////////////////////////
استاد این ترانزیستور رو می تونم به جای 2n6027 که اون هم ujt هستش استفاده کنم؟
با تشکر از شما استاد عزیز

با سلام :
2N 2646 را بجاي 2N6027 در هر مداري نميتوان استفاده كرد {30 ولتي } ولي برعكس 2N6027 را بجاي 2N2646 ميشه استفاده كرد .

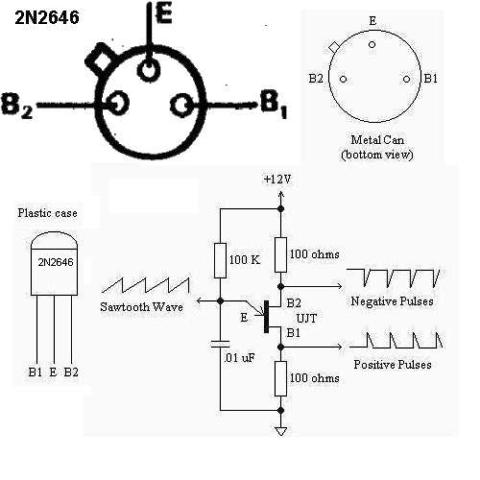

در شكل زير انواع ujt هايي كه در اين مدل {شكل فيزيكي } توليد شده اند پايه هاي مشخصي دارند كه با B1 , B2 , E نام گذاري شده اند به شكل پايه ها و نام انها توجه كنيد { نوع پلاستيكي و فلزي }
با تشكر .
موفق باشيد .



[meysamm]

استاد عزیز سلام
استاد ترانزیستور 2n2646 p channel هستش.اگه میشه یه ترانزیستور ujt به من معرفی کنید که راحت پیدا بشه وn ch باشه
با تشکر



[meysamm]

استاد عزیز سلام
استاد ترانزیستور 2n2646 p channel هستش.اگه میشه یه ترانزیستور ujt به من معرفی کنید که راحت پیدا بشه وn ch باشه
با تشکر
_______



[DeDe]

دوستان دیتا شیت ویا مشابه ای سی 6پایه کوچک که تو تغذیه استار سات97 استفاده میشه میخواستم کد قطعه aajfgاست



[صابری]

دوستان دیتا شیت ویا مشابه ای سی 6پایه کوچک که تو تغذیه استار سات97 استفاده میشه میخواستم کد قطعه aajfgاست

به نام خدا
سلام آقای پاداشی. شما مطمئنید که شماره آن را درست نوشته اید؟ اگر شد یک عکس از این قطعه به همراه شماره های درج شده بر روی آن بگذارید. البته اگر 6 پایه بصورت دو ردیف 3 تایی باشد، احتمالا اپتی کوپلر است.
​



[DeDe]

عرض ادب اقای صابری متاسفانه نتوانستم به دلیل کوچکی قطعه عکس با کیفیت تهیه کنم اما ممطمنم که اپتی کوپلر نیست



[صابری]

عرض ادب اقای صابری متاسفانه نتوانستم به دلیل کوچکی قطعه عکس با کیفیت تهیه کنم اما ممطمنم که اپتی کوپلر نیست

به نام خدا
سلام. شما ننوشته بودید که smd است. شما با مراجعه به آدرس زیر شماره قطعه را پیدا کنید و مشابه آن را بیابید:
http://www.irantk.ir/showthread.php?t=778
​



[DeDe]

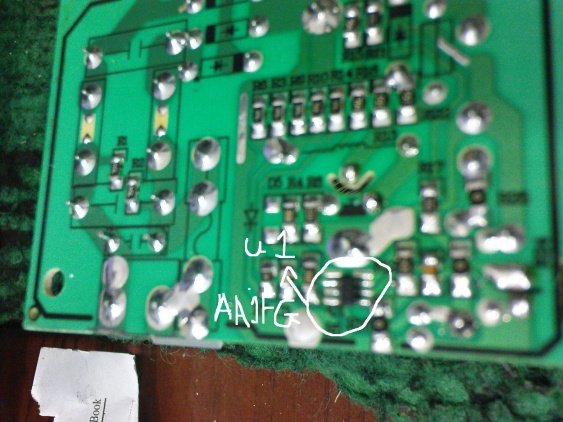

دوستان بد جور برا مشخصات این اس ام دی لنگم اکه ممکن کسانی که اطلا عاتی دارن راهنمای کنن
