مشکل: ایراد نمایشگر سون سگمنت دمای هیتر گرداک 952b

[غزال]

حذف نقطه اعشار که پایه نقطه سون سگمنت رو باید قطع کرد راحته . مهم اینه یک ولتمتر کوچک بسازم که توی اون ابعاد جا بشه و دورقم اعشار رو نشون بده که خیلی دقت میخواد که صدم رو بتونه نشون بده، با میکرو برنامه نویسیش طولانی میشه

درود

ولتمتر پنلی کوچیک وجود داره سه رقم کافیه

سپاس



[arash_hj23]

سه رقمی ها متاسفانه تا یک رقم اعشارو نشون میده، باید دنبال 4 رقمی بگردم . بازم ممنون از راهنماییتون و وقتی که گذاشتین



[غزال]

سه رقمی ها متاسفانه تا یک رقم اعشارو نشون میده، باید دنبال 4 رقمی بگردم . بازم ممنون از راهنماییتون و وقتی که گذاشتین

درود

اولا انواع ولتمتر هست که مثلا یک رقم ولتاژ صحیح و ۳ رقم اعشار و با دقت بالا باشه
ثانیا آمپرمتر ها معمولا تک رقمی با دو رقم اعشار هستن و اتفاقا مناسب تر از ولتمتر هم هست .

سپاس



[arash_hj23]

بالاخره سرانجام شماره ای سی رو از روی یک برد مشابه پیدا کردم :yes:
حدسم درست بود اون چیپ یک ولت متر رنج میلی ولت هست که یک ای سی دیپ پهن باید باشه که دوستان چینی برای ارزان سازی ازیک مدار مجتمع بی کیفیت استفاده کردن . خدمت دوستان شاید بکارشون بیاد :
https://www.eleccircuit.com/digital-voltmeter-using-icl7107/



[غزال]

بالاخره سرانجام شماره ای سی رو از روی یک برد مشابه پیدا کردم :yes:
حدسم درست بود اون چیپ یک ولت متر رنج میلی ولت هست که یک ای سی دیپ پهن باید باشه که دوستان چینی برای ارزان سازی ازیک مدار مجتمع بی کیفیت استفاده کردن . خدمت دوستان شاید بکارشون بیاد :
https://www.eleccircuit.com/digital-voltmeter-using-icl7107/

درود

همانطور که در پست ۲۵ تاکید کردم آی سی آنالوگ به دیجیتاله و
۷۱۰۷ و ۷۱۰۶ و امثالهم آی سی ولتمتر نیست بلکه ای سی دیجیتال به آناگوگ است که بعنوان ولتمتر و حرارت سنج و هر متغیر آنالوگی هست که بخوای بصورت اعداد قابل نمایش کنی بطوریکه در دستگاه جوشکاری از همین آی سی بعنوان امپرمتر استفاده میشه و من هم برای نمایش متغیرهایی به وفور استفاده کردم اما دلیل تطبیق ساده با سون سگمنت های هیتر شما نمیشه و اگر مشخصات سون سگمنت را پیدا کنی مشکل شما با هر آی سی A/D که ۴ سون سگمنت را تغذیه کنه حل میشه .

و لذا تهیه و مونتاژ با سون سگمنت هایی با مشخصات معلوم ساده تر از جایگزینی آی سی در برد شما است ضمنا با توجه به قطعات جانبی آی سی برد شما بنظر نمیرسه ۷۱۰۷ باشه.

دیتاشیت ۷۱۰۷ و انواع کاربرد آن را اینجا دانلود کن ببینم چکار میکنی ؟
بطوریکه برای نمایش حرارت چنانچه از سنسور مورد اشاره دیتاشیت استفاده نکنی انطباق و کالیبره کردن سنسور حرارت شما با این آی سی کار ساده ای نیست.
http://www.datasheet.hk/search.php?part=l7107&stype=part

مشاهده فایل‌پیوست Datasheet.hk_icl7107scpl_275812.pdf


سپاس



[arash_hj23]

درود

همانطور که در پست ۲۵ تاکید کردم آی سی آنالوگ به دیجیتاله و
۷۱۰۷ و ۷۱۰۶ و امثالهم آی سی ولتمتر نیست بلکه ای سی دیجیتال به آناگوگ است که بعنوان ولتمتر و حرارت سنج و هر متغیر آنالوگی هست که بخوای بصورت اعداد قابل نمایش کنی بطوریکه در دستگاه جوشکاری از همین آی سی بعنوان امپرمتر استفاده میشه و من هم برای نمایش متغیرهایی به وفور استفاده کردم اما دلیل تطبیق ساده با سون سگمنت های هیتر شما نمیشه و اگر مشخصات سون سگمنت را پیدا کنی مشکل شما با هر آی سی A/D که ۴ سون سگمنت را تغذیه کنه حل میشه .

و لذا تهیه و مونتاژ با سون سگمنت هایی با مشخصات معلوم ساده تر از جایگزینی آی سی در برد شما است ضمنا با توجه به قطعات جانبی آی سی برد شما بنظر نمیرسه ۷۱۰۷ باشه.

دیتاشیت ۷۱۰۷ و انواع کاربرد آن را اینجا دانلود کن ببینم چکار میکنی ؟
بطوریکه برای نمایش حرارت چنانچه از سنسور مورد اشاره دیتاشیت استفاده نکنی انطباق و کالیبره کردن سنسور حرارت شما با این آی سی کار ساده ای نیست.
http://www.datasheet.hk/search.php?part=l7107&stype=part

مشاهده فایل‌پیوست 163514


سپاس

نظر شما بسیار برای بنده محترم و ارزشمند هست و با کلیات حرفتون موافقم ولی شماره این ای سی رو از روی عکس داخل برد هیتر گرداک 952 بطور اتفاقی پیدا کردم و برای همین مطمءن هستم ازش همین هست ، ای سی و مداری که لینکش رو پست قبل فرستادم هست دقیقا مقایسه کردم شماتیک همین مدار برد نمایشگر من هست و عینا صدق میکنه فقط خازن ورودی ظرفیتش بیشتر بود و ابتدای پیج دقیقا کلمه ولتمتر نوشته شده هم توی دیتا شیت این ای سی 7107 ولتمتر دقیق با قابلیت تعین چند رقم اعشار ذکر شده و ای سی معروفی هست .

https://www.upsara.com/images/i179251_IMG_20200301_231203.jpg

https://www.upsara.com/images/v041375_IMG_20200301_231257.jpg
در مورد ساخت امپر متر با این ای سی بله حتما شدنیه فقط به یک سنسور جریان نیاز داریم که با یک اپ امپ بشه ولتاژش رو تقویت و با مقایسه ولتاژ ریفرنس به این ای سی داد و با کالیبره کردن اون بجای ولتاژ، جریان عبوری رو نشون بده



[غزال]

نظر شما بسیار برای بنده محترم و ارزشمند هست و با کلیات حرفتون موافقم ولی شماره این ای سی رو از روی عکس داخل برد هیتر گرداک 952 بطور اتفاقی پیدا کردم و برای همین مطمءن هستم ازش همین هست ، ای سی و مداری که لینکش رو پست قبل فرستادم هست دقیقا مقایسه کردم شماتیک همین مدار برد نمایشگر من هست و عینا صدق میکنه فقط خازن ورودی ظرفیتش بیشتر بود و ابتدای پیج دقیقا کلمه ولتمتر نوشته شده هم توی دیتا شیت این ای سی 7107 ولتمتر دقیق با قابلیت تعین چند رقم اعشار ذکر شده و ای سی معروفی هست .

https://www.upsara.com/images/i179251_IMG_20200301_231203.jpg

https://www.upsara.com/images/v041375_IMG_20200301_231257.jpg
در مورد ساخت امپر متر با این ای سی بله حتما شدنیه فقط به یک سنسور جریان نیاز داریم که با یک اپ امپ بشه ولتاژش رو تقویت و با مقایسه ولتاژ ریفرنس به این ای سی داد و با کالیبره کردن اون بجای ولتاژ، جریان عبوری رو نشون بده

درود

بازم توجه نفرمودی

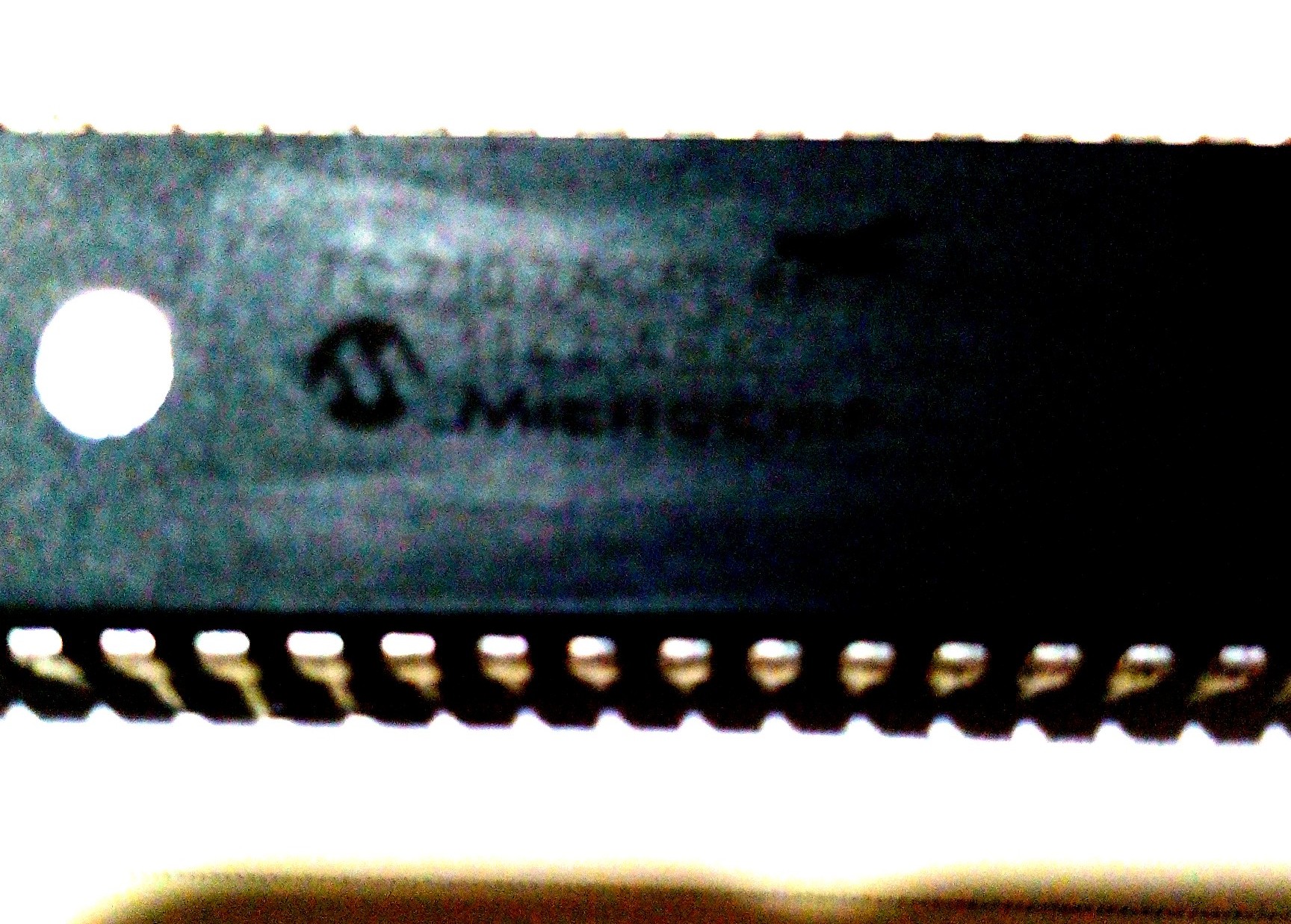

ازآنجاکه به اطلاعاتم تردید داری بناگزیر تصویر یک نمونه از این آی سی که در کنارم است پیوست میکنم که بدونی این آی سی نقل و نبات من است و اطلاعات جامعی از آن دارم .

بله آنچه مورد توجه شما قرار گرفته صراحتا با عنوان ولتمتر است اما هزاران مورد دیگه با عناوینی مانند آمپرمتر و دماسنج و دودسنج و غیره با همین آی سی وجود داره اما دلیل کاربرد انحصاری ان نیست بلکه دیتاشیت هر آی سی و هر قطعه ای تعیین کننده کاربردهای آنست .

و لذا بنظر میرسه به دیتاشیت آی سی که تقدیم کردم هم توجه نفرمودید که کاربرد متنوع انرا اعلام و نحوه استفاده را مشخص کرده که یکی از کاربردها ، ولتمتر است ، اما در جریان جایگزینی ملاحظه خواهید فرمودید که بسادگی با کاربرد ولتمتری این آی سی قادر به حل مشکل نیستید و ناگزیر به انطباق و تحمل دردسرهایی خواهید شد.

فرمودید در نمونه های دیگر گرداک از همین ای سی استفاده کرده اما این دلیلی برای جایگزینی سهل الوصول این آی سی نیست .کمااینکه در برخی از نمونه ها از المنت ۱۱۰ ولتی و در برخی ۲۴ و ۲۲۰ ولتی استفاده کرده ولی نمیتوانید بدون تمهیدات و انطباق لازم از المنت ۲۴ ولتی بجای ۱۱۰ ولتی استفاده کنید .

سپاس



[arash_hj23]

خیر عرض کردم بنده فرمایش شما رو کلیاتش رو قبول دارم ، توی جزییات با هم اختلاف نظر داریم که البته نمیشه گفت اختلاف نظر در واقع با دو دیدگاه مختلف داریم کاربرد رو تعریف می کنیم . بله درسته این ای سی یک A to D هست که 3.5 عدد سون سگمنت رو درایو میکنه و مدار شماتیک کاربردیش همونه که فرستادم که اکثرا بعنوان ولت متر کاربرد داره ولی میشه ازش بعنوان نمایش جریان و سطح مایعات و دما و... هم با کمی تغیرات مدار استفاده کرد که ورودی هر نوع سنسوری که بهش وصل کنین باز با ولتاژ ورودی اون سنس میشه نه جریان نه فرکانس . یکم اگر غلط املایی هست عذر میخوام چون با گوشی تایپ کردن سخته و اشتباه میزنه گاها.
در مورد انطباق که فرمودین وقتی تمامی قطعات برد با قطعات شماتیک دیتاشیت یکسان هستن و ولتاژ های ورودی و تغذیه هم عینا وصل شده و همون شماتیک عینا روی برد من هست چرا نباید جواب بده؟ بنظرم جواب میده .



[arash_hj23]

بالاخره نمایشگر بعد از تعویض ای سی 7107 روشن شد و به درستی کار می کنه . پتانسیومتر کنارش هم میزان رفرنس اون رو تنظیم می کنه و دقت نمایشگر رو تعین می کنه . بسیار ای سی جالب و در عین حال ساده ای هست و کاربرد زیادی داره. این هم عکسش امیدوارم بدرد دیگر دوستان هم بخوره :

https://www.upsara.com/images/j022601_IMG_20200302_124028.jpg

https://www.upsara.com/images/l569031_IMG_20200302_124040.jpg



[غزال]

بالاخره نمایشگر بعد از تعویض ای سی 7107 روشن شد و به درستی کار می کنه . پتانسیومتر کنارش هم میزان رفرنس اون رو تنظیم می کنه و دقت نمایشگر رو تعین می کنه . بسیار ای سی جالب و در عین حال ساده ای هست و کاربرد زیادی داره. این هم عکسش امیدوارم بدرد دیگر دوستان هم بخوره :

https://www.upsara.com/images/j022601_IMG_20200302_124028.jpg

https://www.upsara.com/images/l569031_IMG_20200302_124040.jpg

درود

تصویر ارسالی گویای حقیقتی است که همواره تاکید کردم ، موضوع اصلی و مهم در جایگزینی آی سی انطباق آی سی با سنسور موجود هیتر است .
و اینکه یه چیزی نشون بده دردی دوا نمیکنه .

فلدا اگرچه حکایت تصویر ارسالی و عدد نادرست اول و نقطه اضافی قابل اغماض است اما بروشنی گویای حقیقت فوق الذکر است که یه چیزی نشون میده و بقیه اعداد هم تناسبی با حرارت ندارد .

تغییرات ولتاژ بابت مونتاژ ولتمتر بصورت خطی است یعنی در ولتمتر با تغییرات خطی مواجه هستید اما ولتاژ ناشی از حرارت بصورت غیر خطی و تابع معادله ای تغییر میکنه که در سنسورهای مختلف متفاوت است و انطباق مورد نظر را بسیار دشوار میکنه و لذا اولا رفتار سنسورها مشابه نیستند وثانیا صرفنظر از تفاوت ویژگی ، تابع یک معادله ثابت نیستند و ثالثا خطی هم نیستند .

سپاس
