مشکل: ایراد نمایشگر سون سگمنت دمای هیتر گرداک 952b

[arash_hj23]

http://s7.picofile.com/file/8389642418/IMG_20200229_043059.jpg



[arash_hj23]

توی سایت دیگری اپلود کردم درست شد . خیر قربان من توهین به کسی نکردم و کسی که هم فکری و کمک در حل سوالات و مشکل بکنه لایق تشکر و احترام هست . و من به تمام سوالات شما حاضرم پاسخ بدم تا مشکل کاملا واضح بیان بشه. بله اون رو چک کردم ولتاژ متغیر ما درست میاد و با تغیر دمای هیتر بین 1.45 تا 4.90 ولت تغیر می کنه



[sahamipoor]

http://s7.picofile.com/file/8389642418/IMG_20200229_043059.jpg[/
سلم ودرود به شما واستاد غزال

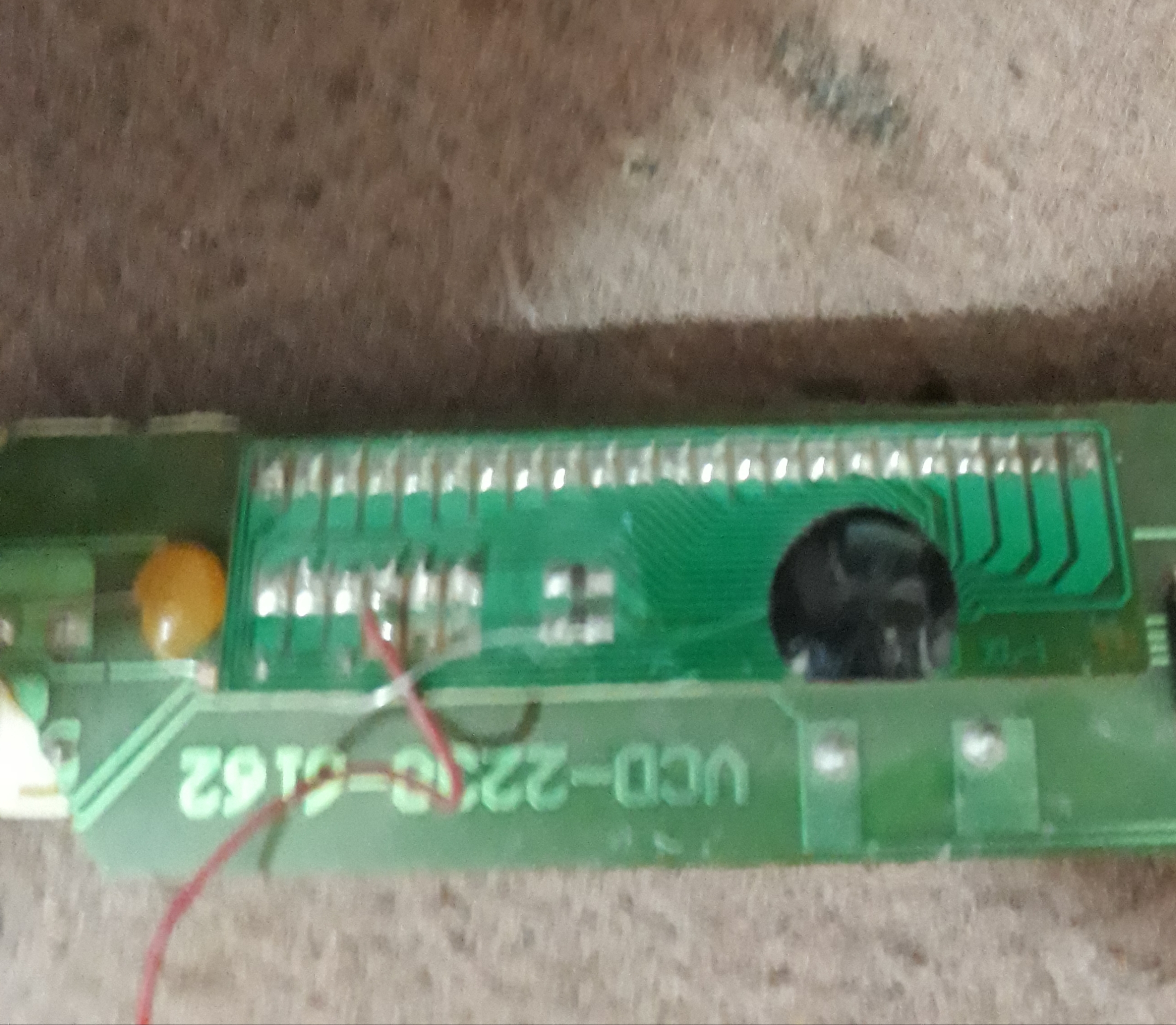

میتونم اینو بگم که بارها اینبرد رو عوض کردم چون توی سی دی های قدیمی کتابی وبیتر دستگاهها هست وفقط چهار پین تغذیه ودیتا رو باید درست بزنی
این یه ال سی دی 16*2 هست ومیتونی از اونا هم استفاده کنی



[sahamipoor]

مثلا این برها ولی نوع سون سگمنت ها فرق میکنه که باید با قابت بخوره همین
پس برد مذکور هم برد ال سی دی 2*16 هست برای شما یا مشابه...امتحان کن



[arash_hj23]

http://s7.picofile.com/file/8389643726/IMG_20200229_043132.jpg



[arash_hj23]

http://s7.picofile.com/file/8389642418/IMG_20200229_043059.jpg[/
سلم ودرود به شما واستاد غزال
میتونم اینو بگم که بارها اینبرد رو عوض کردم چون توی سی دی های قدیمی کتابی وبیتر دستگاهها هست وفقط چهار پین تغذیه ودیتا رو باید درست بزنی
این یه ال سی دی 16*2 هست ومیتونی از اونا هم استفاده کنی

متاسفانه سیستمش انالوگ هست و سون سگمنت که دیتا نداره و فقط ولتاژ تغذیه و ولتاژ متغیر خروجی اپ امپ میاد روش



[sahamipoor]

متاسفانه سیستمش انالوگ هست و سون سگمنت که دیتا نداره و فقط ولتاژ تغذیه و ولتاژ متغیر خروجی اپ امپ میاد روش

دوست گرامی اگه این عکس متعلق به برد شماست پس خوب دقت کنی میبینی که یه سوکت چهار پین هست که 5 ولت وزمین و دیتا وکلاک هست...خود سون سگمنت که دیتا نمیخاد اون چیپ پشت سون سگمنت هست که یه پردازنده وشیفت رجیستره.
پس قطعا باید همون چهار سیم قبلی رو جای جدیده وصل کنی



[غزال]

توی سایت دیگری اپلود کردم درست شد . خیر قربان من توهین به کسی نکردم و کسی که هم فکری و کمک در حل سوالات و مشکل بکنه لایق تشکر و احترام هست . و من به تمام سوالات شما حاضرم پاسخ بدم تا مشکل کاملا واضح بیان بشه. بله اون رو چک کردم ولتاژ متغیر ما درست میاد و با تغیر دمای هیتر بین 1.45 تا 4.90 ولت تغیر می کنه

درود

ضمن تشکر از مساعدت دوستان گرامی

اگه سوالی را بی پاسخ نمیگذاری و زحمت اضافی تحمیل نمیکنی
پس چرا دوباره منو ناگزیر به تکرار سوال کردی
عرض کردم طبق شمارش خودت سیم ۱ را ازاد کن ببین تغییری در نمایشگر می بینی؟
ضمنا روی نمایشگر خود دستگاه کار میکنی یا متفرقه است ؟

سپاس
تصویر این برد که ارسال کردی متعلق به دستگاه است یا متفرقه است ؟



[arash_hj23]

درود

ضمن تشکر از مساعدت دوستان گرامی

اگه سوالی را بی پاسخ نمیگذاری و زحمت اضافی تحمیل نمیکنی
پس چرا دوباره منو ناگزیر به تکرار سوال کردی
عرض کردم طبق شمارش خودت سیم ۱ را ازاد کن ببین تغییری در نمایشگر می بینی؟
ضمنا روی نمایشگر خود دستگاه کار میکنی یا متفرقه است ؟

سپاس
تصویر این برد که ارسال کردی متعلق به دستگاه است یا متفرقه است ؟

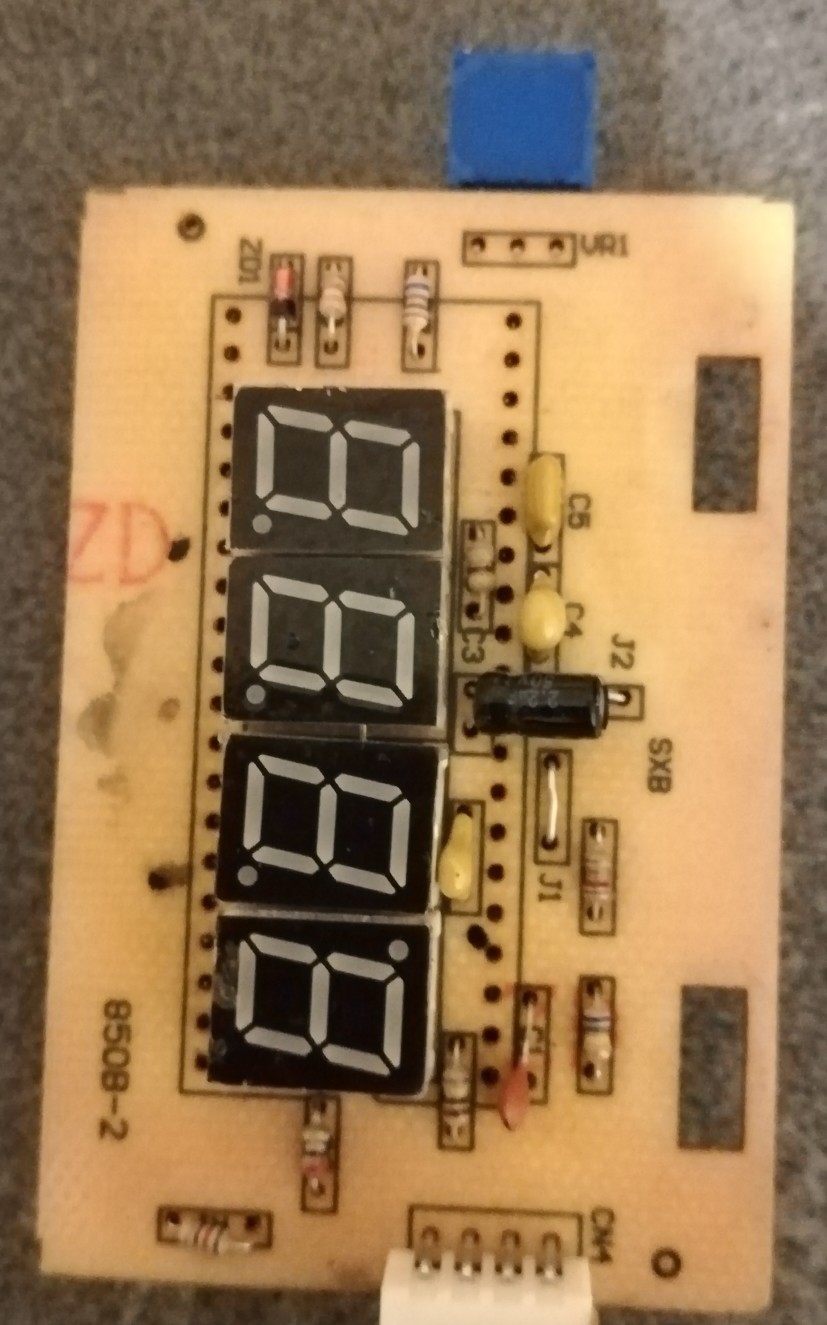

مشاهده فایل‌پیوست 163478

بله تست کردم با قطع شدن یا نشدن پایه 1 ولتاژ ریفرنس هیچ تغیری توی نمایشگر بوجود نمیاد . کلا بنظر چیپ سوخته باشه و روی اعداد 333 گیر کرده هیچ تغیری هم نمیکنه نه با تغذیه خارجی نه روی خود هیتر ، تمام برد هم چک شده ایرادی نیست روی قطعات کنارش، حتی چیپ رو کمی گرم کردم تفاوتی نکرد. بله این برد نمایشگر خود دستگاهه گفتم این مدل از برد اصلی نمایشگرش جدا هست و با 4 تا سیم و سوکت وصل میشه .



[arash_hj23]

دوست گرامی اگه این عکس متعلق به برد شماست پس خوب دقت کنی میبینی که یه سوکت چهار پین هست که 5 ولت وزمین و دیتا وکلاک هست...خود سون سگمنت که دیتا نمیخاد اون چیپ پشت سون سگمنت هست که یه پردازنده وشیفت رجیستره.
پس قطعا باید همون چهار سیم قبلی رو جای جدیده وصل کنی

دوست خوبم روی برد اصلی هیچ ای سی یا چیپست دیجیتال منطقی وجود نداره که دیتا و کلاک بسازه برای این برد ، کلا سیستم انالوگ هست و خروجی تقویت شده ای سی اپ امپ سنسور دما روی برد اصلی میاد بصورت ولتاژ متغیر به این چیپ تا به عدد تبدیل بشه . جدا ازون دیتا هیچ وقت 5 ولت نمیَشه ولتاژش و چک کردم دقیقا کنار سوکتی که میاد رو این برد تو برد اصلی دوتا رگلاتور 7805 و 7905 نصب شده برای ساخت این دو ولتاژ. من خیلی پروژه با میکرو کنترلر ها کار کردم و ال سی دی هایی که شما میفرمایین دیجیتال هستن تو بازار به میکرو کنترلر احتیاج داره تا براش دیتا بفرسته انالوگ که کار نمی کنه . باز اگه اشتباه میگم دوستان تصحیح کنن. تشکر
