مشکل: استفاده از برق به جای باطری برای مولتی متر

[Hamid_nice]

این با فریتی فرق داره؟
هیچ خازنی نداره
فقط پل دیود و مقاومت و یک لامپ
ضمنا ۱ آمپری هست
توضیحتون رو خوب نفهمیدم که میگید ولتاژهاش پرت نیست در مود ولتاژ قبل یکسوسازی درسته ولی بعدش اگر منظورتونه بیشتر توضیح بدید لطفا
درضمن برای یکسو سازی یک مطلب جالبی دیدم که در زیر ملاحظه کنید
https://barghnews.com/files/fa/news/1397/1/22/59045_143.jpg

در شکل آخری مقدار مقاومت و سلف و خازنها چقدر باید باشه؟ فرق میکنه؟



[habbib]

اگر این تاپیک رو که کپی میکنم خوب بخونی خودت دلیل سوختن ولتمترت و علت وجود مشکلی که داشتی رو به خوبی متوجه خواهی شد

ضمنا متوجه خواهی شد که چرا با وجودیکه ولت متر رو با ۸ ولت راه اندازی نموده بودید باز هم سوخت
با وجودی که ولت متر شما ۹ ولتی بوده

و اینکه چرا ۸ ولتی که شما اندازه گیری نمودید ۸ ولت نیست و به احتمال خیلی قدی ۱۲ ویا شاید هم ۱۶ ولت بوده

و در آخر اگر تمایل داشته باشید همین ترانس رو برات درست خواهم کرد

https://www.irantk.ir/threads/102925-تحلیل-ساده-یکسوسازی-نیم-موج-و-تمام-موج

سپاس



[habbib]

این با فریتی فرق داره؟
هیچ خازنی نداره
فقط پل دیود و مقاومت و یک لامپ
ضمنا ۱ آمپری هست
توضیحتون رو خوب نفهمیدم که میگید ولتاژهاش پرت نیست در مود ولتاژ قبل یکسوسازی درسته ولی بعدش اگر منظورتونه بیشتر توضیح بدید لطفا
درضمن برای یکسو سازی یک مطلب جالبی دیدم که در زیر ملاحظه کنید
https://barghnews.com/files/fa/news/1397/1/22/59045_143.jpg

بله کاملا درست میباشد

این با فریتی فرق داره؟

بله هسته فریت در سوییچنک کاربرد داره ولی ترانس شما خطی یا هسته آهنی میباشد

پست قبلی رو خوب مطالعه کن کامل منظور بنده از اینکه ولتاژش پرت نیست رو متوجه خواهید شد

بعد پاسخ بده

واگر تمایل داشتی همینو با هم درست خواهیم نمود

سپاس



[غزال]

این با فریتی فرق داره؟
هیچ خازنی نداره
فقط پل دیود و مقاومت و یک لامپ
ضمنا ۱ آمپری هست
توضیحتون رو خوب نفهمیدم که میگید ولتاژهاش پرت نیست در مود ولتاژ قبل یکسوسازی درسته ولی بعدش اگر منظورتونه بیشتر توضیح بدید لطفا
درضمن برای یکسو سازی یک مطلب جالبی دیدم که در زیر ملاحظه کنید
https://barghnews.com/files/fa/news/1397/1/22/59045_143.jpg

در شکل آخری مقدار مقاومت و سلف و خازنها چقدر باید باشه؟ فرق میکنه؟

درود

مولتی متر شما چه باطری نیاز داره ؟
با هر آداپتوری قابل انجام هست ولی باید مقدماتش را فراهم کنی
لذا بگو باطری چند ولتی نیاز داره تا راهکارشو مشخص کنم.
فعلا تا نگفتم کاری نکن و به ولتاژی متصل نکن .

ولتاژ dc که از متناوب بدست میاد در جریان های پایین 1,41 برابر ولتاژ متناوب است.
مثلا اگه ولتاژ متناوب ۱۰ ولتی رو یکسو و مستقیم کنی در بی باری ۱۴،۱ ولت میشه.
یا ۹ ولت متناوب ۱۲،۷ ولت میشه و در مولتیمتر که جریان ضعیفی نیاز داره صدمه میزنه و باید حتما از زینر یا رگلاتور استفاده کنی و نیاز به سلف نداره

سپاس



[habbib]

درود

مولتی متر شما چه باطری نیاز داره ؟
با هر آداپتوری قابل انجام هست ولی باید مقدماتش را فراهم کنی
لذا بگو باطری چند ولتی نیاز داره تا راهکارشو مشخص کنم.
فعلا تا نگفتم کاری نکن و به ولتاژی متصل نکن .

سپاس

درود بر استاد بزرگوار
باطری مولتیمتر این کاربر عزیز 9ولتی میباشد
و تمایل دارند به جای باطری از آداپتور استفاده نمایند
متاسفانه بابت اطلاعات ناچیزی که داشتند داشتند ۲ دستگاه مولتی متر ایشان بابت انتخاب تغذیه نادرست آسیب دیدند

بتده متوجه شدم که ایشان ناوارد میباشند و خسارت زیادی رو تیز متحمل گشتند
و حقیقتا یاد کارهای ابتدایی خودم افتادم و تصمیم گرفتم کمی کمکشان نمایم و تا به اینجا ادامه پیدا نمود

حال که شما تشریف آوردید خیال بنده نیز راحت شد وبا اطمینان کامل از تجربیات مفید شما بهره صد در صدی خواهیم برد

سپاس بیکران

دوست گرامی :
با حضور محترم استاد بزرگوار و استفاده از تجربیات ایشان با خیال آسوده و اطمینان خاطر میتونید از مولتی متر توسط آداپتور استفاده نمایید
پایدار باشید



[غزال]

درود بر استاد بزرگوار
باطری مولتیمتر این کاربر عزیز 9ولتی میباشد
و تمایل دارند به جای باطری از آداپتور استفاده نمایند
متاسفانه بابت اطلاعات ناچیزی که داشتند داشتند ۲ دستگاه مولتی متر ایشان بابت انتخاب تغذیه نادرست آسیب دیدند

بتده متوجه شدم که ایشان ناوارد میباشند و خسارت زیادی رو تیز متحمل گشتند
و حقیقتا یاد کارهای ابتدایی خودم افتادم و تصمیم گرفتم کمی کمکشان نمایم و تا به اینجا ادامه پیدا نمود

حال که شما تشریف آوردید خیال بنده نیز راحت شد وبا اطمینان کامل از تجربیات مفید شما بهره صد در صدی خواهیم برد

سپاس بیکران

دوست گرامی :
با حضور محترم استاد بزرگوار و استفاده از تجربیات ایشان با خیال آسوده و اطمینان خاطر میتونید از مولتی متر توسط آداپتور استفاده نمایید
پایدار باشید

درود

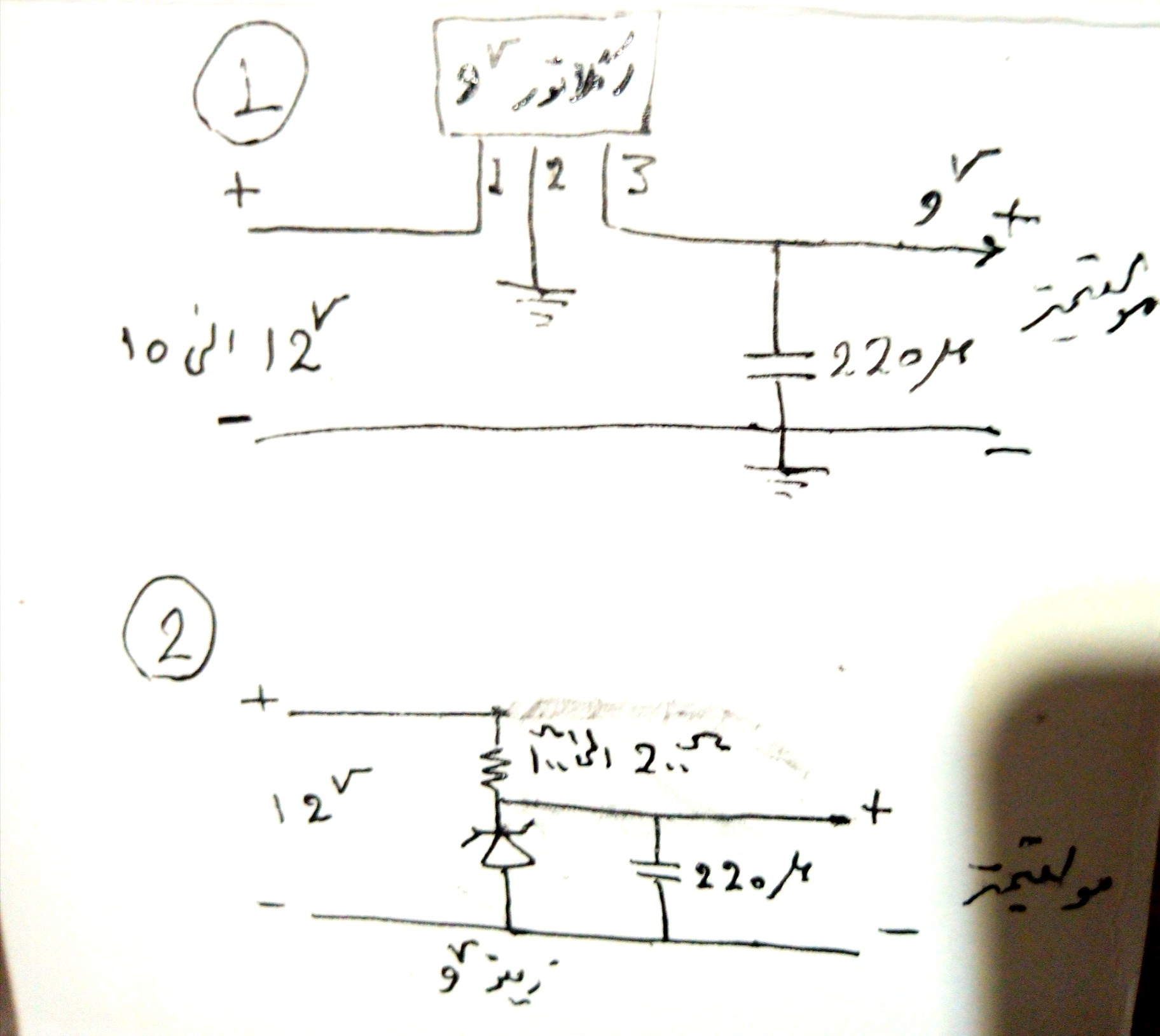

بجای باطری ۹ ولتی باید یکی از دو مدار ۱ یا ۲ استفاده بشه.
ورودی میتونه اداپتور ۱۰ الی ۱۲ ولتی باشه.

سپاس



[Hamid_nice]

با سلام خدمت استاد گرامی جناب غزال
من مشابه نقشه اول شما رو به صورت عکسی که ضمیمه كردم برای مولتی متر دومی که خراب شد استفاده کردم و ورودی رو از ولتاژ ۱۲ ولت پاور کامپیوتر گرفته بودم چرا مشکل پیدا کرد من یک خازن اضافی هم در ورودی ،بیشتر گذاشته بودم! ولی خروجی رگلاتور تا 0.1 ولت نوسان زیادی می کرد
آیا ورودی رگلاتور همیشه یک نوسان داره؟



[غزال]

با سلام خدمت استاد گرامی جناب غزال
من مشابه نقشه اول شما رو به صورت عکسی که ضمیمه كردم برای مولتی متر دومی که خراب شد استفاده کردم و ورودی رو از ولتاژ ۱۲ ولت پاور کامپیوتر گرفته بودم چرا مشکل پیدا کرد من یک خازن اضافی هم در ورودی ،بیشتر گذاشته بودم! ولی خروجی رگلاتور تا 0.1 ولت نوسان زیادی می کرد
آیا ورودی رگلاتور همیشه یک نوسان داره؟

درود

اولا چرا پاور کامپیوتر استفاده کردی که منبع نویزه ؟
باید از اداپتور یا ترانس آهنی با فرکانس ۵۰ استفاده کنی

ثانیا هر خازنی جوابگو نیست و یکدهم و سه دهم میکرو بچه خازنه .
البته مداری که استفاده کردی موجب صدمه مولتیمتر نمیشه ولی بخوبی کار هم نمیکنه
ضمنا در ورودی رگلاتور بدلیل وجود خازن صافی یکسوسازها ، خازنی منظور نکردم و درواقع همان خازن یکسوساز حدود ۲۲۰ میکرو یا بزرگتر کافی است
و لذا منظورم این نبوده که ورودی رگلاتور خازنی نیاز نداره .

سپاس



[Hamid_nice]

خب پس علت سوختن مولتی متر چی بود؟
اینکه باعً خراب شدن نمی شه ولی به خوبی کار نمی کنه یعنی چطور کار میکنه؟
ممنون



[غزال]

خب پس علت سوختن مولتی متر چی بود؟
اینکه باعً خراب شدن نمی شه ولی به خوبی کار نمی کنه یعنی چطور کار میکنه؟
ممنون

درود

عزیزم این حالت اخر با رگلاتور باعث صدمه نمیشه نه اون ۹ ولت آداپتور که بیش از ۱۲ ولت بوده
در هر صورت اول با مداری که پیشنهاد کردم انجام بده بعدا دلایل را متوجه میشی
فعلا درست کن بعدا سوال کن.
چطور کار نکردن چه سودی برات داره که در مورد مدل و کیفیت و قابلیت مولتیمتر تحقیق کنم و ببینم چطور کار نمیکنه ؟
آیا صفحه نمایش پر پر میکنه یا ارقام ناصحیحی نشون میده یا اساسا روشن نمیشه یا دهها حالت دیگه که پس از بررسی و تحقیق مشخص شد چطور کار نمیکنه چه فایده ای برات داره ؟
خصوصا که خودت دیدی چطور کار نمیکنه و نیاز نیست که بمن نگی تا خودم تحقیق کنم چطور کار نمیکنه.
لذا اگه میخوای کار کنه کاری که گفتم انجام بده .

سپاس
